Автономный прибор для
измерения температуры и давления МТА-4
Назначение

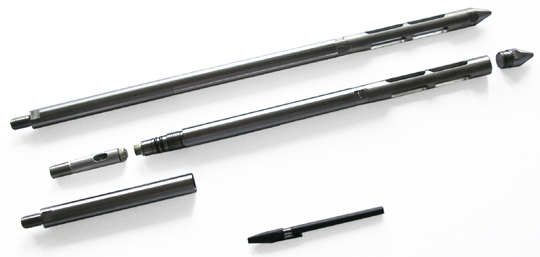

Манометр-термометр автономный
МТА-4 предназначен для регистрации значений
давления и температуры в нефтяных и газовых
скважинах. Регистрация значений давления и
температуры производится по времени на точке (в
любом месте, например, на забое) или в процессе
движения прибора по стволу скважины.
Отличительные особенности
• Манометр позволяет
устанавливать до 8 интервалов измерений. В
каждом интервале можно устанавливать собственные
период регистрации и длительность интервала.
• Задание режима работы производиться от
компьютера.
• Считывание информации в компьютер
осуществляется через USB-порт.
• Программное обеспечение манометра позволяет
задавать режимы работы манометра и время его
включения, проверять состояние элементов питания
и содержимое памяти, переписывать информацию в
ПК, просматривать и распечатывать
зарегистрированные значения давления и
температуры в виде таблиц или графиков.
• Записанная в памяти прибора информация
сохраняется до 10 лет.
Возможности
• Полученная информация
считывается из манометра в компьютер через
стандартный USB-порт и записывается на жёсткий
диск или дискету. Результаты исследования можно
вывести на экран компьютера в цифровом и
графическом виде, распечатать на принтере или
передать в другие программы обработки данных.
• Может быть спущен в скважину на трубах,
скребковой проволоке или устройстве УПГП.
• Продолжительность непрерывной работы зависит
от периода регистрации данных и стремится к 300
часам при уменьшении периода регистрации до 1 с
и рабочей температуре до 100°С.
• Питание - один литиевый элемент 3,6 В.
|
Технические
характеристики |
|
Предел измерения
избыточного давления, МПа |
16, 25, 40, 60 |
|
Пределы допускаемой
приведённой погрешности измерения
избыточного давления, % |
0,1 |
|
Разрешающая
способность по давлению, МПа, не хуже |
0,0004 |
|
Диапазон измерения
температуры, °С |
от -30 до +125 |
|
Разрешающая
способность по температуре, °С, не хуже |
0,005 |
|
Постоянная времени
датчика температуры в воде, с, не более |
3 |
|
Период регистрации
данных, с |
1 - 255 |
|
Количество точек
регистрации, не менее
|
270000 |
|
Расчетная
продолжительность непрерывной работы
(при использовании элементов питания LS
14500, рабочей температуре до 100 °С и
периоде регистрации равном 1 с),
ч, не менее |
300 |
|
Тип интерфейса связи
с компьютером |
USB |
|
Напряжение питания, В
(один литиевый элемент питания
типоразмера «АА») |
3,75 ± 0,7 |
|
Максимальная
потребляемая мощность в режиме
регистрации (уменьшается с увеличением
периода измерений), мВт |
25 |
|
Габаритные размеры:
- длина, мм, не более
- диаметр, мм, не более |
600
22
|
|
Масса, кг, не более |
0,8 |
Пример рабочих окон управляющей программы

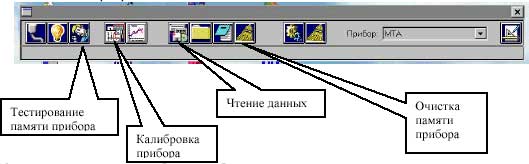

1. Главное окно программы.

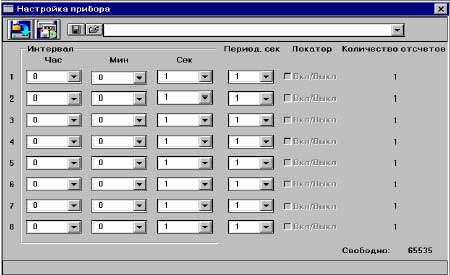

2. Окно задания режима работы
прибора.

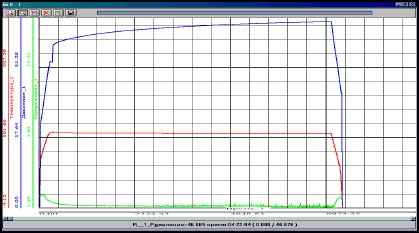

3. Окно просмотра
зарегистрированных данных.
|
