Система управления
возбуждением группы пневмоисточников ССВ-ГП
Система управления группой
пневмоисточников «ССВ-ГП» предназначена для
работы с группой пневмоисточников при проведении
сейсмических скважинных исследований методом
ВСП. Система обеспечивает синхронность запуска
сейсмостанции и одного заданного источника
возбуждения в группе.
Предусмотрена возможность
задания цикла возбуждений с произвольной
последовательностью активизации источников
возбуждения.

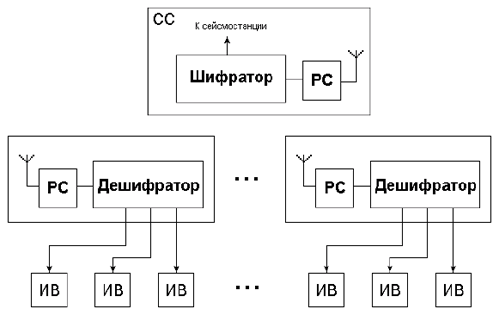

Система включает в себя
несколько блоков синхронизирующих универсальных
(БСУ), один из которых программируется как
шифратор, а остальные как дешифраторы. Шифратор
устанавливается на сейсмостанции. Дешифраторы
устанавливаются в непосредственной близости с
пунктами возбуждения. Каждый дешифратор
подключается к источникам возбуждения и
радиостанции. К одному дешифратору могут быть
подключены до трех источников возбуждения
группы. Под действием команды с шифратора один
из дешифраторов активизирует заданный источник
возбуждения, обеспечивает регистрацию аналоговых
сигналов "отметка момента" и "вертикальное
время", поступающих на дешифратор от активной
пневмопушки, и определяет численные значения
моментов срабатывания каналов ОМ и ТВ. Эти
значения передаются на шифратор, а также первые
500 оцифрованных выборок каналов ОМ и ТВ (с
периодом дискретизации 1 мс), порядковый номер
записи, номер возбуждения, адрес источника
возбуждения и другие параметры блока. Данные из
памяти могут быть считаны через внешний разъем
по интерфейсу RS-232.
Шифратор принимает кодовые
посылки с цифровыми данными ОМ и ТВ,
расшифровывает и запоминает принятые значения и
формирует импульсы ОМ и ТВ, которые поступают на
входы вспомогательных каналов сейсмостанции для
регистрации и воспроизведения на сейсмограмме.
Принятые численные значения ОМ и ТВ могут быть
считаны внешним устройством через RS-232.
|
Технические
характеристики |
|
Погрешность
синхронизации запуска ИВ и начала
регистрации данных, мс |
±0.1 |
|
Максимальное
количество пневмопушек в группе |
12 |
|
Максимальное
количество возбуждений в цикле
возбуждений |
16 |
|
Количество кодов
синхронизации |
3 |
|
Максимальное
количество запусков в шифраторе с
сохранением принятых данных (без очистки
памяти) |
999 |
|
Максимальное
количество источников возбуждения,
подключаемых
к одному дешифратору |
3 |
|
Номинальная
электрическая энергия подрыва, Дж, не
менее |
8 |
|
Устанавливаемые
значения напряжения на накопительном
конденсаторе, В (с шагом 50) |
50 - 500 |
|
Время заряда
накопительного конденсатора, с, не более |
10 |
|
Параметры каналов ОМ
и ТВ |
|
Максимальный входной
сигнал, Вэфф |
1.4 |
|
Частотный диапазон,
Гц |
0 - 260 |
|
Разрядность АЦП,
включая знаковый разряд |
22 |
|
Период дискретизации,
мс |
1 |
|
Устанавливаемый порог
срабатывания, мВ (с шагом 0.1) |
0.1 - 99.9 |
|
Количество
сохраняемых в памяти дешифратора выборок
ОМ и ТВ
для каждого возбуждения |
500 |
|
Максимальное
количество возбуждений дешифратора с
сохранением выборок ОМ и ТВ (без очистки
памяти) |
100 |
|
Диапазон измерения
значений сопротивления боевой линии, Ом
|
3 - 200 |
|
Диапазон измерения
значений сопротивления
сейсмоприемников ОМ и ТВ, кОм |
0.1 - 4 |
|
Температурный
диапазон, °C |
от -40 до +70 |
|
Габаритные размеры
блока (высота х ширина х глубина), мм |
220х250х192 |
|
Масса блока, кг, не
более |
7.5 |
|
