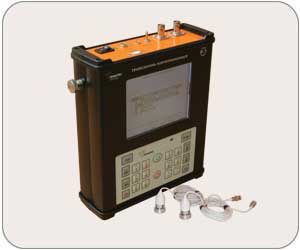

Т-2001М - корреляционный течеискатель - новый
прибор
Корреляционный течеискатель Т-2001М предназначен для
оперативного поиска утечек жидких сред из скрытых трубопроводов, работающих под
давлением с выдачей на дисплей прибора расстояния от датчиков до места утечки.
Отличительные особенности
-
Бескомпьютерный вариант исполнения.
-
Высокоточный алгоритм автоматизированного поиска утечек.
-
Возможность анализа замеров при выгрузке в компьютер.
-
Возможность систематизированного хранения, просмотра и
анализа измерений в базе данных при установленном ПО АРМИД®.
Область применения корреляционного течеискателя Т-2001М
Материал труб: сталь, чугун, пластмасса (опция).
Рабочая среда: вода, пар, легкие нефтепродукты.
Диаметр трубопровода: (50-1200) мм.
Рабочее давление: (0,5-50) атм.
Минимальный диаметр утечки: (5-10)мм.
Основные функции корреляционного течеискателя Т-2001М
-
Расчет кросскорреляции в произвольных полосах частот.
-
Пересчет кросскорреляции с учетом подавления помех.
-
Специальный режим расчета скорости распространения звука
по трубопроводу.
-
Автоматизированный расчет и отображение координаты утечки
относительно любого из датчиков.
-
Пересчет функции кросскорреляции по нескольким максимумам
когерентности.
-
Расчет координаты утечки по нескольким максимумам функции
кросскорреляции.
-
Отображение функции кросскорреляции в масштабе длины
трубопровода.
-
Отображение формы сигналов и их спектров, взаимных
спектров.
-
Одновременный просмотр полученных функций в различном
сочетании.
Технические характеристики корреляционного течеискателя
Т-2001М
|
Входы |
2 синхронных виброизмерительных канала |
|
Канал передачи данных |
кабель |
|
Частотный диапазон |
0,5 - 20000 Гц (8 поддиапазонов) |
|
Динамический диапазон |
70 дБ |
|
Погрешность |
0,2% от длины контролируемого участка |
|
Длина контролируемых трубопроводов |
до 1000 м (стандартная поставка 250 м) |
|
Условия работы |
(-20…+55)оС |
|
(-60 +150)оС для датчиков |
|
Время работы без подзарядки |
не менее 6 час |
|
Масса |
2,3 кг |
|
Габаритные размеры |
(190х230х66) мм |
|
Исполнение |
промышленное |
|
Конструкция |
Алюминиевый ударопрочный корпус с входами для
подключения 2-х датчиков, шины USB, телефонов. Управление осуществляется
с помощью мембранной клавиатуры. Дисплей: графический с разрешением 1/4
VGA. |
Комплектность
|
Наименование |
Кол-во, шт. |
|
Корреляционный течеискатель Т-2001М в сборе |
1 |
|
Пьезоакселерометр однопозиционный в комплекте |
2 |
|
Кабель антивибрационный с микроразъемами |
2 |
|
Кабель измерительный РК-50 (250-300м) с разъемами
CР-50 на катушке |
1 |
|
Блок питания для работы компьютера от автомобильного
аккумулятора |
опция |
|
Комплект для прослушивания |
1 |
|
Кейс для комплектации |
1 |
|
Программное обеспечение АРМИД® |
опция |
|
Эксплуатационная документация |
1 |
|
