ТКР-4102 - корреляционный течеискатель c
радиоканалом
Корреляционный течеискатель ТКР-4102 предназначен для
оперативного поиска и локализации мест утечек жидкостей в водопроводных и
тепловых сетях, продуктопроводах, нефтепроводах с низким содержанием нефти.

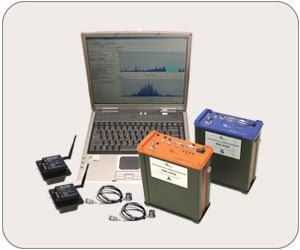

Течеискатель ТКР-4102 представляет собой мобильную систему, состоящую из
нескольких модулей: 2 датчиков, воспринимающих сигналы утечки, 2 измерительных
станций для сбора данных, 2 выносных радиомодемов, осуществляющих связь по
радиоканалу, и базового компьютера (ноутбука) для автоматизированного расчета и
отображения координаты утечки. Течеискатель ТКР-4102 реализует технологию
точного определения места расположения утечки жидкостей (воды и т.п.) в скрытых
трубопроводах, основанную на анализе функции кросскорреляции сигналов,
получаемых с 2 датчиков, установленных на трубопроводе.
В зависимости от конкретной ситуации и городских транспортных условий могут быть
использованы:
-
цифровой радиоканал повышенной надежности передачи
данных;
-
шина RS-485 (при повышенных радиопомехах, в подвалах
зданий)
При работе течеискателя ТКР-4102 используется новейшая
технология синхронизации измерения, что обеспечивает минимальную погрешность и
максимально точное позиционирование места утечки на трубопроводе. Программное
обеспечение течеискателя ТКР-4102 позволяет проводить углубленный анализ
измеряемых сигналов в сложных ситуациях, возникающих в процессе поиска утечек на
разветвленных трубопроводах и трубопроводах со сложной геометрией.
При расчете места положения утечки с помощью течеискателя ТКР-4102 может быть
использовано широкополосное и узкополосное подавление паразитных сигналов, не
связанных с утечкой, что позволяет осуществлять поиск утечек на трубопроводах с
малым демпфированием (при туннельной прокладке трубопровода).
Основные функции корреляционного течеискателя ТКР-4102
-
Расчет кросскорреляции в произвольных полосах частот.
-
Пересчет кросскорреляции с учетом подавления посторонних
помех.
-
Специальный режим расчета скорости распространения звука
по трубопроводу.
-
Автоматизированный расчет и отображение координаты утечки
относительно любого из датчиков.
-
Пересчет функции кросскорреляции по нескольким максимумам
когерентности.
-
Расчет координаты утечки по нескольким максимумам функции
кросскорреляции.
-
Отображение функции кросскорреляции в масштабе длины
трубопровода.
Область применения корреляционного течеискателя ТКР-4102
Материал труб: сталь, чугун.
Рабочая среда: вода, пар, легкие нефтепродукты.
Диаметр трубопровода: (50-1200)мм
Рабочее давление: (0,5...50) атм.
Минимальный диаметр утечки: (5-10)мм
Технические характеристики корреляционного течеискателя
ТКР-4102
|
Частотный диапазон |
10 Гц - 9 кГц |
|
Динамический диапазон: |
90 дБ |
|
Канал передачи данных |
цифровой радиоканал; шина RS -485 |
|
Длина контролируемого участка |
не менее 600 м (зависит от типа и состояния трубы,
способа укладки) |
|
Погрешность определения места утечки |
не более 0,1% длины участка (усредненная оценка) |
|
Время работы без подзарядки измерительных станций |
не менее 8 часов |
|
Условия работы на открытых площадках |
(-15...+55)°C для измерительных станций |
|
(-5…+45)°C для ноутбука |
|
Габаритные размеры (измерительные станции) |
220х250х70мм |
|
Масса измерительной станции |
2,4кг |
|
Общая масса |
не более 8,0кг |
Комплектность корреляционного течеискателя ТКР-4102
|
Наименование |
Кол-во, шт. |
|
Измерительная станция с антенной GPS -приемника
ИНКО.4102.120
|
2 |
|
Портативный компьютер (ноутбук) |
1 |
|
Блок питания компьютера |
1 |
|
Зарядное устройство для рабочей станции |
1 |
|
Пьезоакселерометр однопозиционный в комплекте |
2 |
|
Магнит для крепления пьезоакселерометра |
2 |
|
Переходник AR04 (микро-СР-50) |
Опция |
|
Кабель измерительный антивибрационный с
микроразъемами (7 м)*
|
2 |
|
Кабель соединительный RS -485 ("витая пара") 150 м на
катушке (ЛИНИЯ) |
1 |
|
Кабель технологический RS -485 ("витая пара"), 2 м
|
1 |
|
Кабель USB |
1 |
|
Радиомодем в сборе (с аккумулятором) |
2 |
|
Зарядное устройство универсальное (7-14 В) |
1 |
|
Антенна радиомодема (съемная) |
2 |
|
Кабель для подключения радиомодема RS -232, 2 м |
2 |
|
Штатив |
2 |
|
Комплект для прослушивания (усилитель, наушники)
|
Опция |
|
Калибратор задержек с 2-мя кабелями подключения |
1 |
|
Индикатор синхронизации |
2 |
|
Переходник с кабелем для заряда |
1 |
|
Блок питания для работы компьютера от автомобильного
аккумулятора |
1 |
|
Кейс для комплектующих |
1 |
|
Программное обеспечение: "АРМИД®-База данных", "Течеискатель"
|
1 |
|
Эксплуатационная документация |
1 |
|
