АДП-3101


Сделать заказ >>>

 Поиск в каталоге:

АДП-3101 Устройства виброизмерительные портативные / Измерения параметров движения / Измерения механических величин / Каталог продукции
  • Описание
  • Технические данные
Наименование:
АДП-3101

Тип:
Устройства виброизмерительные портативные

ТУ:
ГОСТ 30296, ГОСТ 22261 и ТУ 4277-010-10682495-2004

Краткое тех. описание:
Для измерения, анализа, хранения и интерпретации вибрационных сигналов с целью диагностики состояния энергомеханического оборудования и трубопроводов в промышленных условиях, проведения исследований вибрационных сигналов и балансировки роторов, область применения: газовая, нефтяная, нефтехимическая, пищевая промышленность, машиностроение, металлургия, энергетика, железнодорожный транспорт, коммунальное хозяйство. Рабочий частотный диапазон измерения вибросигналов и переменного напряжения 0,5:20000 Гц. Погрешность ±5 %.

Цена АДП-3101:
Уточняйте по телефону или через обратную связь.

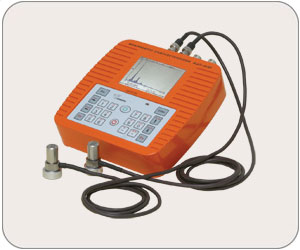

АДП-3101 – 4-х канальный диагностический виброанализатор

АДП-3101 – 4-х канальный диагностический виброанализатор

4-х канальный виброанализатор АДП-3101 предназначен для измерения и анализа вибрации, балансировки роторов, проведения автоматизированной вибро- и параметрической диагностики неисправностей энергомеханического оборудования и трубопроводов.
Принцип действия виброанализатора АДП-3101 основан на синхронной 2-х канальной обработке сигналов и анализе огибающей в диапазоне частот до 40 кГц. Использование перезагружаемых диагностических программ позволяет проводить диагностику оборудования непосредственно на месте. Виброанализатор может передавать собранные данные для длительного системного хранения в компьютер, используя высокопроизводительную шину USB.
Для проведения углубленной диагностики в приборе АДП-3101 предусмотрены режимы измерения высокочастотных импульсов вибросигналов и анализ огибающей для ранней диагностики подшипников и зубчатых передач, возможность анализа различных функций, получаемых с помощью 2-х канального БПФ (быстрого преобразования Фурье).
При выполнении исследований вибрации, требующих многоканальных измерений, виброанализатор АДП-3101 может работать в режиме внешнего управления измерительными каналами.

Режимы работы

  1. Измерение/запись:

    • по маршруту

    • вне маршрута

    • на переходных режимах

    • в режиме балансировки роторов

    • в режиме автоматизированной диагностики

  2. Анализ функций БПФ

  3. Расчет центровки

  4. Управление внешними устройствами

  5. Обмен данными с ПК

Программное обеспечение

Программы, загружаемые в виброанализатор АДП-3101:

  • балансировка;

  • измерение по маршруту;

  • вне маршрута (инициативный анализ);

  • измерение на переходных режимах;

  • программы автоматизированной диагностики неисправностей по типам оборудования (опция);

  • периодическая поверка.

Программы, устанавливаемые на компьютер:

  • служебные программы восстановления файлов;

  • Автоматизированное рабочее место инженера-диагноста "АРМИД®" в составе: "АРМИД®-База данных" (опция); экспертная система автоматизированной диагностики "АРМИД®-ЭКСПЕРТ" (опция).

Анализируемые функции

  • Измеряемый сигнал

  • Мгновенный, усредненный и синхронно накопленный спектры

  • Кросс-спектр

  • Кросскорреляция

  • Автокорреляция

  • Кепстр

  • Фазовый спектр

  • Траектория

  • Когерентность

  • Диаграммы Боде, Найквиста

  • Каскадный спектр (опция)

  • Тренд по любому параметру

  • Форма и спектр огибающей

Технические характеристики виброанализатора АДП-3101

Входы

4 переключаемых виброизмерительных, 2 параметрических, вход для датчика оборотов, вход для шины USB

Частотный диапазон

0,5 Гц - 20 кГц (поддиапазоны 100, 200, 500, 1К, 2К, 4К, 10К, 20К)

Измеряемые характеристики

вибрация; параметрия; переменное напряжение; частота вращения; фаза

Детектор огибающей

Ширина полосы фильтра огибающей: 1/3 октавы

Шаг установки 1,25 кГц в диап. частот (1,25 - 40)кГц

Допускаемая погрешность при измерении СКЗ спектра огибающей: ±10%

Измеряемые параметры вибросигналов

СКЗ, амплитуда (ПИК), размах (ПИК-ПИК), ПИК-фактор, эксцесс

Диапазон измерения (СКЗ)

виброускорение

- (0,063-200) м/с2 в диапазоне частот 0,5 Гц – 20 кГц

виброскорость

- (0,126-1000) мм/с в диапазоне частот (1 – 25) Гц

- (0,0101-1280) мм/с в диапазоне частот 25 Гц – 20 кГц

виброперемещение

- (0,0051- 160000) мкм в диапазоне частот 1 Гц – 4 кГц

переменное напряжение

- 3,16 мВ - 10 В в диапазоне частот 0,5Гц - 20 кГц

Максимальное разрешение по частоте

0,0625Гц

Количество линий спектра

200, 400, 800, 1600, 3200 (опция)

Переходное затухание между каналами

не менее 80 дБ в диапазоне частот 1 Гц – 20кГц

Погрешность в диапазоне измерения

4%

Количество хранимых спектров

более 10000

Исполнение

Промышленное

Взрывозащищенное, класс ExnLIIСT4 X

Время непрерывной работы без подзарядки

не менее 6 час

Питание

5,5 В - 7,0 В; 5 внутренних аккумуляторных батарей типа R6 (АА) по 1,2В

Потребляемый ток

не более 350 мА, потребляемая мощность: не более 2 Вт

Конструктивное исполнение

цельнофрезерованный корпус со специальным прочным покрытием, флэш-память 32 Мб (возможность наращивания до 128Мб), графический дисплей с разрешением 320х240 (1/4 VGA), подсветка, 22-кнопочная клавиатура

Габаритные размеры

:(200х190х4) мм

Масса

1,2 кг, в транспортной таре c принадлежностями не более 3,5 кг


Комплектность виброанализатора АДП-3101

Наименование

Кол-во, шт.

Виброанализатор АДП-3101 в сборе

1

Устройство быстрой зарядки

1

Датчик пьезоэлектрический *

2

Магнит для крепления датчиков

2

Кронштейн для установки 2-х вибродатчиков

1

Шина USB

1

Фазоотметчик ДО-01 с кабелем и магнитной стойкой

1





Программное обеспечение:



- загрузочный модуль;

1

- "АРМИД® - База данных" **;

1

- программы автоматизированной диагностики по типам оборудования; **

1

- экспертная система "АРМИД® - ЭКСПЕРТ" **

1

Эксплуатационная документация

1

* - тип датчика определяется по согласованию с Заказчиком.
** - опция

Перечень программ автоматизированной диагностики, которые могут поставляться в составе диагностического виброанализатора АДП-3101

1. Вибродиагностические программы для газоперекачивающих агрегатов:

  • ГПА-Ц-6,3 (двигатель и нагнетатель по 17-ти неисправностям);

  • ГТН-25/76 (двигатель и нагнетатель по 24-м неисправностям, отдельная программа диагностики питтинга промвала);

  • ГТК-10-4 (двигатель и нагнетатель по 20-ти неисправностям);

  • ГТК-25И (двигатель и нагнетатель по 15-ти неисправностям);

  • ГПУ-16 (двигатель ДЖ59Л2 и его модификации, нагнетатель по 27-ти неисправностям, включая диагностику подшипниковых узлов двигателя);

  • ГПА-10 (двигатель и нагнетатель по 20-ти неисправностям);

  • ГПА-Ц-16 (программа диагностического мониторинга).

2. Вибродиагностические программы для нефтеперекачивающих агрегатов:

  • НМ-10000 (эл. двигатель СТДП-5000 и насос производительностью 2,778 м3/с- по 13 неисправностям, включая различные виды расцентровки;

  • вертикальные нефтяные насосы НПВ-3600-90 (диагностика и прогноз ресурса подшипников качения);

  • программа диагностики состояния роторов нефтеперекачивающего агрегата на переходных режимах.

3. Вибродиагностические программы для диагностики основных узлов колесно-редукторных блоков электропоездов.

ПРИМЕЧАНИЕ: cписок диагностических программ расширяется по требованию Заказчика в рамках дополнительного соглашения.
