Описание
Технические данные

Наименование:
Магистраль

Тип:
Станция управления повысительными насосами

ТУ:
–

Краткое тех. описание:
Устройство предназначено для управления двумя, рабочим и резервным, повысительными электронасосами

Цена Магистраль:
Уточняйте по телефону или через обратную связь.

Магистраль Станция управления повысительными насосами

Назначение:

Устройство предназначено для управления двумя, рабочим и резервным, повысительными электронасосами.
Станция используется для повышения напора в водопроводах объектов, для которых напор в наружной водопроводной сети периодически недостаточен (например, в часы максимального водопотребления). Для автоматического управления электронасосами используется три электроконтактных манометра:

для автоматического управления пуском и остановом рабочего насоса;
для контроля отсутствия давления в наружной сети (защита от «сухого хода»);
для определения выхода из строя рабочего насоса и последующего автоматического включения резервного.

Если этот электроконтактный манометр не установлен, то переключение насосов производится по сигналу неисправности при срабатывании защиты станции.
Предусмотрен вариант станции без режима автоматического управления рабочим электронасосом, для условий , когда необходимо постоянное включение повысительного насоса.
Станция также используется для управления повысительными насосами, работающими на гидропневматические баки, устанавливаемые на водопроводах объектов.
Станция обеспечивает защиту электродвигателей насосов от коротких замыканий и токовых нагрузок.

Функции:

Магистраль (15 кВт)

автоматический пуск и останов электронасоса по сигналам электроконтактных манометров;
автоматическое включение резервного электронасоса при выходе из строя рабочего электронасоса;
защита от ложных срабатываний электроконтактных манометров при гидроударах, возникающих в трубопроводе при включении/отключении электронасосов;
переназначение электронасосов (рабочий/резервный);
ручной пуск и останов электронасосов;
отключение электронасоса при длительных перегрузках, а также при перегрузках, возникающих при обрыве одной из фаз;
автоматическое отключение электронасоса при снижении давления во входном трубопроводе ниже контролируемого (защита от "сухого хода");
соответствующая световая сигнализация.

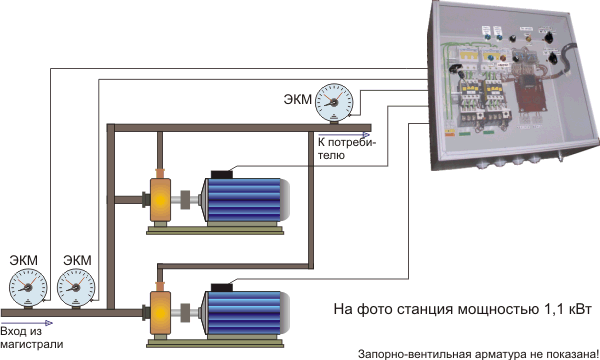

Схема применения:
