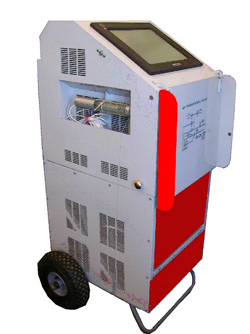

Гелиевый масс-спектрометрический течеискатель
ТИ1-30
Для
решения Ваших задач в области течеискания предлагаем полностью автоматический
гелиевый течеискатель нового поколения, серийное производство которого началось
с 2006 года. Прибор предназначен для решения широкого круга задач по контролю
герметичности, начиная от лабораторных исследований, заканчивая контролем
герметичности в серийном производстве. Для подготовленных пользователей возможны
режимы работы с ручными настройками, что позволяет решать частные и
исследовательские задачи. Прибор превосходит многие зарубежные аналоги.
Течеискатель обеспечивает все способы контроля герметичности, предусмотренные
ГОСТ.
Высокочувствительное обнаружение течей в объектах методами
обдува, щупа, вакуумной камеры в режимах противотока и прямого потока. Пробный
газ - гелий.
Течеискатель представляет собой автоматизированную систему,
регулирование и поддержание режимов работы которой обеспечивается компьютерной
системой управления. Действие автоматики основано на постоянном контроле
параметров течеискателя. Для обеспечения надежности работы и исключения
аварийных ситуаций при работе с течеискателем предусмотрена блокировка вакуумной
системы и спектрометра по давлению на входе, в форвакуумной магистрали и камере
анализатора. В течеискателе полностью автоматизирован процесс обработки
результатов измерений и отображения их на экране в графическом и числовом виде.
Операции калибровки по внутренней гелиевой течи «Гелит», и внешней гелиевой течи
«Гелит-дубль», тестирование узлов при включении и в процессе работы производят
автоматически с индикацией сообщения о состоянии элементов управления в окне
сообщений на экране. Программное обеспечение интерфейса пользователя разработано
на базе операционной системы Windows ХР. Программное обеспечение системы
управления исполнены в среде прикладного программирования (Delphi). Индикация
информации происходит на 15’-дюймовом сенсорном мониторе встроенного
промышленного компьютера.
Атомная, авиационная и космическая, химическая
промышленности, машиностроение и металлургия, радиоэлектронная промышленность,
научно-исследовательские работы.
- управление с экрана монитора;
- звуковая и световая сигнализация течи;
- возможность работы ТИ1-30 с вакуумными агрегатами
исследуемых объектов или с собственным форвакуумным насосом;
- моноблочная вакуумная схема;
- высокая производительность за счет автоматического
управления процессами подготовки и проведения измерений;
- работа без применения азотной ловушки;
- высокая надежность всех систем течеискателя за счет
автоблокировки системы при аварийном выключении питания или нарушения
герметичности по входу;
- защита анализатора от избытка по гелию;
- удобный пользовательский интерфейс с выводом
графической и текстовой информации о работе системы, возможность сохранения
данных в файл с последующей печатью результатов замера;
- широкий диапазон регистрируемых утечек;
- стабилизация давления в камере анализатора;
- смена катодов после подтверждения действия оператором;
- возможность заказа различных вариантов программного
обеспечения.
Технические характеристики течеискателей серии ТИ1-30
Чувствительность по гелию, м3.Па/с, не менее
- по
входу (достигаемая) 5.10-13
Производительность форвакуумного агрегата
(по согласованию с заказчиком),
в базовой комплектации ,
л/с 1,0
(по согласованию с заказчиком),
в базовой комплектации ,
л/с 50
Время выхода на рабочий режим (первично/повторно), мин,
менее 15/3
Габаритные размеры прибора,
мм 640х1130х550
|
