Ионизационные датчики-реле контроля пламени
ДПЗ-71
НАЗНАЧЕНИЕ: Датчики-реле контроля пламени
ионизационные ДПЗ-71 предназначены для индикации наличия или
отсутствия пламени и выдачи сигнала для систем автоматики
промышленного энергетического оборудования.

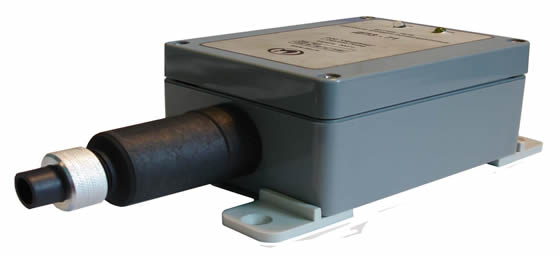

Датчик - реле контроля пламени ДПЗ-71
регистрирует как проводимость, так и детектирующее свойство
пламени, режим устанавливается перемычкой внутри датчика. Порог
срабатывания по ионизационному току не более 1 мкА.
Основные модификации:
ДПЗ-71Н/220 - в настенном исполнении. Вид присоединения -
клеммная колодка.
ДПЗ-71Щ/220 - датчик ДПЗ-71 в щитовом исполнении. Вид
присоединения - разъем типа 2РМ22.
ДПЗ-71DIN/220 - для крепления на DIN-рейку.
Основные технические характеристики ДПЗ-71
|
Параметр |
ДПЗ-71DIN |
ДПЗ-71НР |
ДПЗ-71НК |
ДПЗ-71Щ |
|
Напряжение питания |
~ 220+10%/-15%В, 50Гц |
|
Принцип действия |
детектирующее свойство пламени
(детектирующий ток Iдет > 2мкА), проводимость пламени
при использовании внешнего диода |
|
Потребляемая мощность |
5 В |
|
Тип топлива |
газообразное |
|
Выходной сигнал |
переключающийся контакт реле (две
группы) |
|
Коммутируемые:
мощность
напряжение
ток |
не более 100 Вт
неболее 220 В
не более 1 А |
|
Исполнение по ГОСТ 14254 |
IP20 |
IP65 |
IP40 |
|
Температура окружающей среды |
от -40°С до +60°С |
|
Регулировка чувствительности
|
НЕТ |
|
Контроль короткого замыкания
|
ДА - с отключением сигнала "Пламя" в
режиме детектирования пламени,
НЕТ - в режиме проводимости пламени
|
|
Работа с загрязненным и влажным
ионизационным зондом |
ДА - в режиме детектирования пламени
НЕТ - в режиме проводимости пламени
|
|
Тип подключкения |
винтовой клеммник |
разъем типа 2РМ22 |
винтовой клеммник |
три разъема типа 2РМ |
|
Габариты: |
75х75х70 |
220х90х60 |
140х60х120 |
|
Вес |
0,35 кг |
0,5 кг |
1,3 кг |
|
Напряжение, подаваемое на
ионизационный зонд |
220 В, 50 Гц через разделительный
трансформатор (максимальный зондовый ток не более 120
мкА) |
|
Место установки |
в щит на DIN-рейку |
на стену |
в монтажный проем щита |
Примеры заказа:
Ионизационный датчик-реле контроля пламени
ДПЗ-71Н
|
