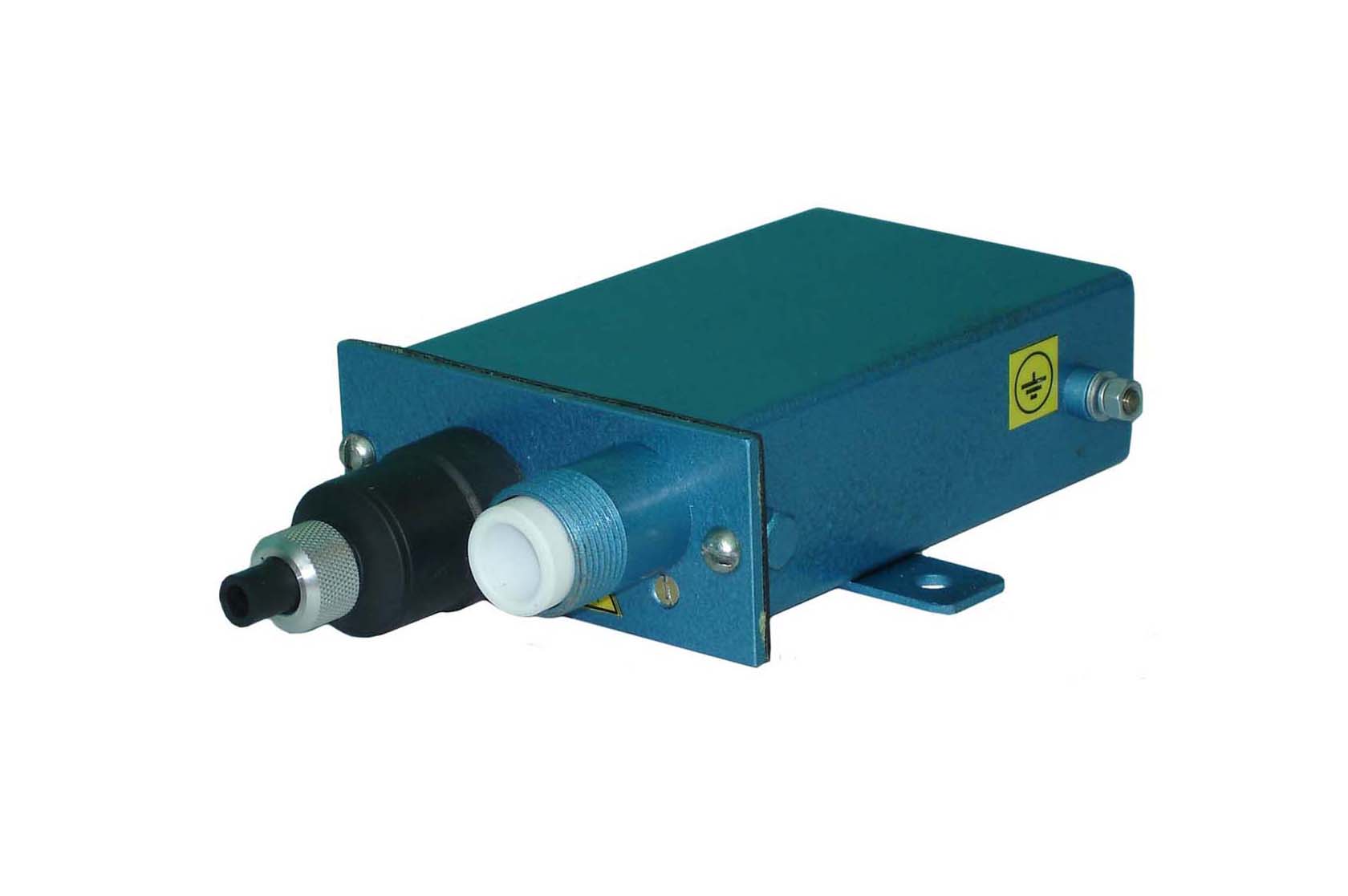

Источник высокого напряжения ИВН-02М
НАЗНАЧЕНИЕ: Источник высокого
напряжения ИВН-02М предназначен для создания
высоковольтных искровых разрядов при поджиге горючей
смеси в газовых и жидкотопливных горелочных устройствах.
ОСОБЕННОСТИ: Обеспечивает непрерывный
искровой разряд между двумя электродами или электродом и
корпусом горелки. Обеспечивает возможность использования
электрода запальной горелки типа
ЭИВ-01,
ЭИВ-01Ф,
ЭИВ-01-Н-И,
ЭИВ-01-Н-Ф,
ЭИВ-01-НН,
ЭИВ-01-НН-И,
ЭИВ-01-НН-8,
ЭИВ-11-НН-Ф,
ЭИВ-11-НН-8 (ЭИВ-01Д,
ЭИВ-01ДФ,
ЭИВ-01-Н-ДИ,
ЭИВ-01-Н-ДФ,
ЭИВ-01-ННД,
ЭИВ-01-НН-ДИ,
ЭИВ-01-НН-8Д,
ЭИВ-11-НН-ДФ,
ЭИВ-11-НН-8Д) в качестве чувствительного элемента
ионизационного датчика контроля пламени. Данная
возможность может быть обеспечена и для других типов
горелок, при условии размещения запального электрода в
зоне горения.
Основные технические характеристики
|
Параметр |
Значение |
|
Напряжение питания: |
~ 220+10%/-15%В, 50Гц |
|
Степень электрической защиты по ГОСТ
14254 |
IP 65 |
|
Потребляемая мощность |
не более 8 Вт |
|
Коммутируемое напряжение, ток |
не более 220 В, 3 А |
|
Коммутируемая мощность |
не более 100 Вт, 70 ВА |
|
Период искрения (непрерывный искровой
разряд с периодичностью) |
0,5...2 сек |
|
Продолжительность включения |
100 % |
|
Выходное напряжение |
до 15 кВ |
|
Температура окружающей среды |
от -40°Сдо +60°С |
|
Габариты |
190х42х100 мм |
|
Вес |
не более 1 кг |
|
Длина высоковольтного провода ПВВ-1 |
2,0 м ** |
* по специальному заказу возможно
изготовление ИВН-02М с напряжением питания 24 В;
** длина провода более 2 м
поставляется по специальному заказу
Примеры заказа:
Источник высокого напряжения ИВН-02М.
|
