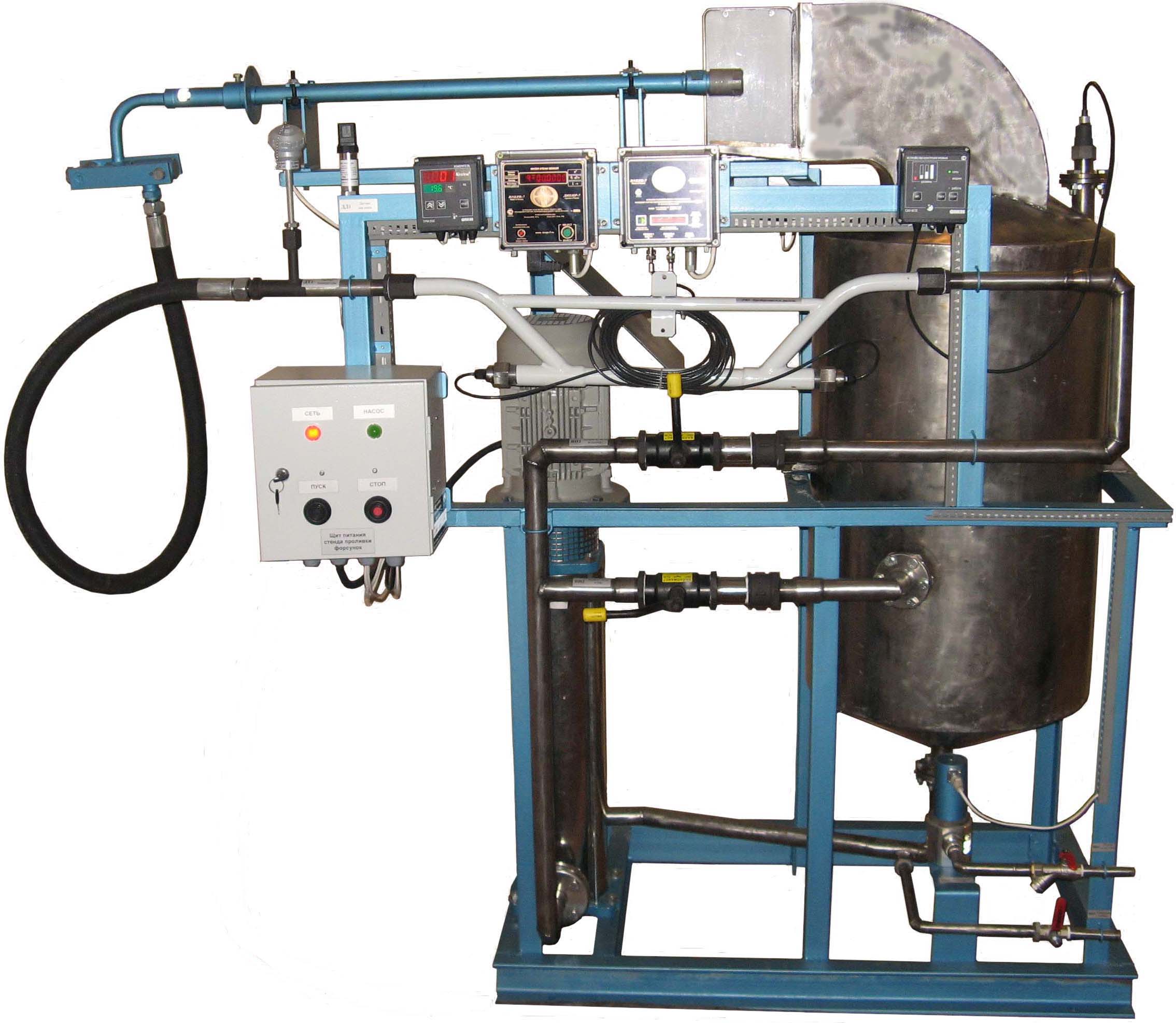

Стенд для проливки форсунок ПСФ-06/1

НАЗНАЧЕНИЕ: Предназначен для определения расходных характеристик и формы факела распыла форсунок жидкого топлива, установливаемых в промышленных котлах и печах.

Технические характеристики


Параметр	Значение
Рабочая жидкость	вода*
Диапазон расходов жидкости	100...4500 кг/час**
Напряжение питания	380 В, 50 Гц
Потребляемая мощность	3 КВт
Диапазон давления подачи воды	2...21 атм
Масса стенда (без воды)	120 кг
Габариты стенда (без форсунки): длина х ширина х высота	1500 х 900 х 1700 мм

* - рабочая жидкость может быть иной - например, масло АУ - иммитатор мазута М100 при температуре 90...100С.

** - может быть иным по требованию Заказчика.

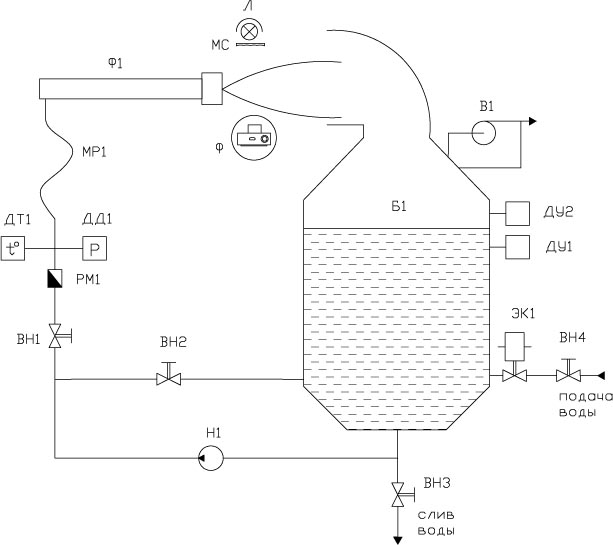

Гидравлическая схема стенда

Стенд состоит:

Б1 - цилиндрическая емкость объемом 150 литров;

Н1 - насос;

ВН1 - расходный кран;

ВН2 - байпасный кран;

ВН3 - сливной кран;

ВН4 - заправочный кран;

В1 - вентилятор;

ЭК1 - заправочный клапан;

РМ1 - расходомер;

ДД1 - датчик давления;

ДТ1 - датчик температуры;

ДУ1 и ДУ2 - датчик уровня;

Ф1 - форсунка;

МР1 - гибкий шланг для присоединения форсунки к стенду;

Ф - цифровой фотоаппарат со штативом;

Л - лампа;

МС - матовое стекло.

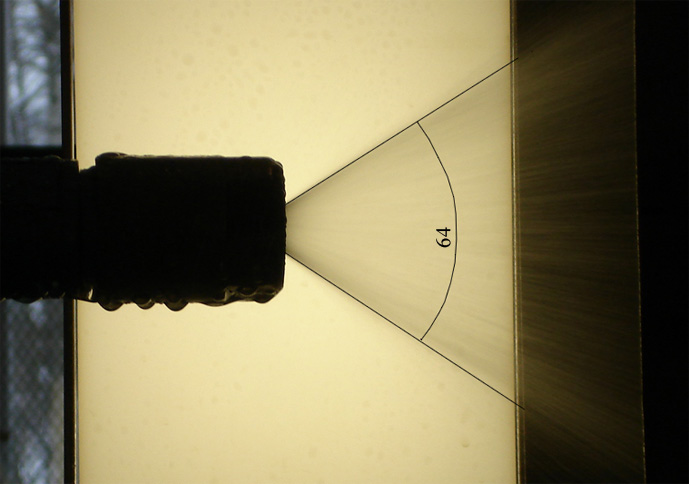

Для определения формы факела распыла применяется фотографирование. Факел подсвечивается лампой через матовое стекло. Корневой угол и другие характеристики факела распыла определяются по фотографиям либо на мониторе компьютера.

Примеры заказа:

Стенд для проливки форсунок ПСФ-06/1.
