Оптический датчик-реле контроля пламени СЛ-90-1

НАЗНАЧЕНИЕ: Оптический датчик-реле контроля пламени СЛ-90-1 предназначен для индикации наличия или отсутствия пламени и выдачи сигнала для систем автоматики промышленного энергетического оборудования. Фотоприемник и приборная часть датчика СЛ-90-1 размещены в одном корпусе.

Основные модификации:

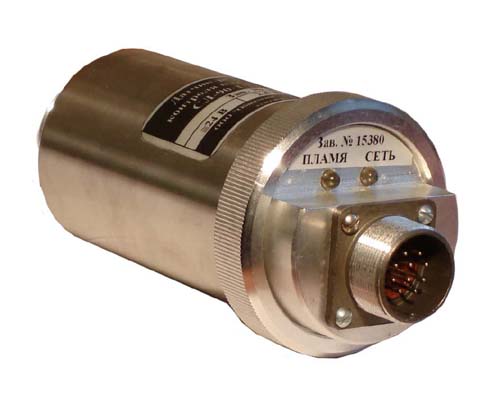

СЛ-90-1/12, СЛ-90-1/24, СЛ-90-1/220 датчик контроля пламени с разъемом типа 2РМ22;

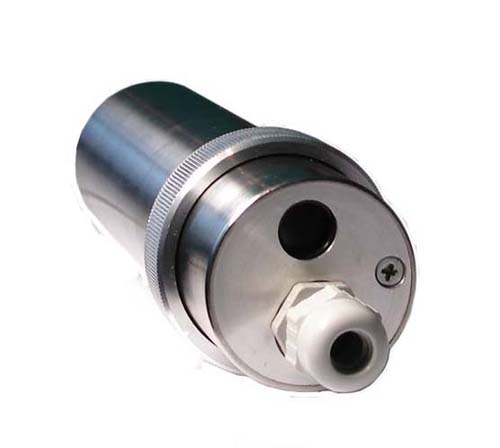

СЛ-90-1/12К, СЛ-90-1/24К, СЛ-90-1/220К датчик контроля пламени с разъемом типа клеммная колодка.

Основные технические характеристики

Параметр	СЛ-90-1/220(К)	СЛ-90-1/24(К)	СЛ-90-1/12(К)
Напряжение питания номинальное	~ 220+10%/-15%В, 50Гц	=24+10%/-15%В; ~24+10%/-15%В, 50Гц	=12+10%/-15%В;
Потребляемая мощность	не более 2,5
Принцип действия	Регистрация пульсаций яркости пламени в инфракрасной и видимой области спектра
Выходной сигнал	две группы контактов реле
Коммутируемое напряжение, ток	не более 220 В, 1 А
Коммутируемая мощность	не более 100 Вт, 70 ВА
Время срабатывания при погасании пламени	не более 2 сек
Исполнение по ГОСТ 14254	IP 65
Температура окружающей среды	от -40°С до +60°С
Габариты: - СЛ-90-1/12 - СЛ-90-1/24 - СЛ-90-1/220 - СЛ-90-1/12К - СЛ-90-1/24К - СЛ-90-1/220К	длина 140 мм, диаметр 63 мм длина 140 мм, диаметр 63 мм длина 140 мм, диаметр 63 мм длина 190 мм, диаметр 63 мм длина 190 мм, диаметр 63 мм длина 190 мм, диаметр 63 мм
Присоединительный размер	Резьба М30х1,5
Вес	не более 0,5 кг

Примеры заказа:

Датчик-реле контроля пламени СЛ-90-1/220.

Датчик-реле контроля пламени СЛ-90-1/24К.

Датчик-реле контроля пламени СЛ-90-1/12.
