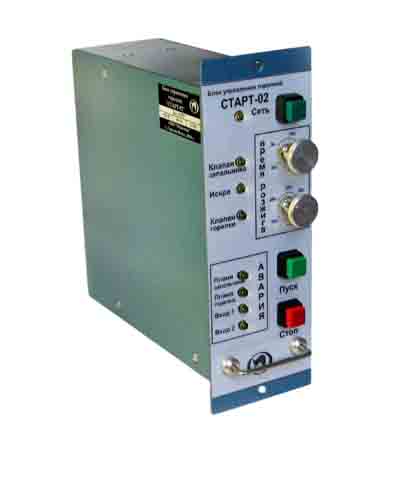

Блок управления СТАРТ-02
НАЗНАЧЕНИЕ: Блоки управления горелками
СТАРТ-02 предназначены для обеспечения автоматизированного
розжига и контроля рабочего состояния газовых и жидкотопливных
горелок промышленного энергетического оборудования.
Режимы работы:
РЕЖИМ №1 Контроль горения запальной и
основной горелок осуществляется раздельно от 2-х датчиков
пламени. Режим работы запальной горелки - кратковременный.
РЕЖИМ №2 Контроль горения запальной и
основной горелок осуществляется одним датчиком пламени. Режим
работы запальной горелки - кратковременный.
РЕЖИМ №3 Контроль горения запальной и
основной горелок осуществляется одним датчиком. Режим работы
запальной горелки - дежурный (пилотный).
РЕЖИМ №4 Контроль горения запальной и
основной горелок осуществляется раздельно от двух датчиков
пламени. Режим работы запальной горелки - дежурный (пилотный).
РЕЖИМ №5 Розжиг основной горелки без
запальной горелки от искрового запального устройства.
Блок управления "Старт-02" не обеспечивает
режим "ПРОДУВКИ" топочного пространства печи, котла.
Розжиг горелки может быть произведен
непосредственно с блока управления или дистанционно.
Основные технические характеристики
|
Параметр |
Значение |
|
Напряжение питания |
~ 220+10%/-15%В, 50Гц |
|
Потребляемая мощность |
не более 7,5 Вт |
|
Контролируемые параметры* |
1. Датчик контроля пламени основной горелки
2. Датчик контроля пламени запальной горелки
3. Датчики, подключаемые с использованием
модуля расширения СТАРТ-02МР |
|
Выходные релейные сигналы |
1. Управление клапаном подачи топлива в
запальную горелку;
2. Управление клапаном подачи топлива в основную горелку;
3. Управление работой источника высокого напряжения;
4. Управление работой аварийной сигнализации.
|
|
Степень защиты по ГОСТ 14254 |
IP 40 |
|
Коммутируемое напряжение,ток |
не более 220 В, 1 А |
|
Коммутируемая мощность |
не более 100 Вт, 70 ВА |
|
Время розжига запальника (регулируется) |
5 - 30 с |
|
Время розжига основной горелки (регулируется) |
20 - 50 с |
|
Температура окружающей среды |
-40°С...+60°С |
|
Размеры блока |
70х204х185 мм |
|
Вес блока |
2,5 кг |
* - количество контролируемых параметров может
быть увеличено за счет использования модуля расширения
Старт-02МР
Примеры заказа:
Блок управления СТАРТ-02.
|
