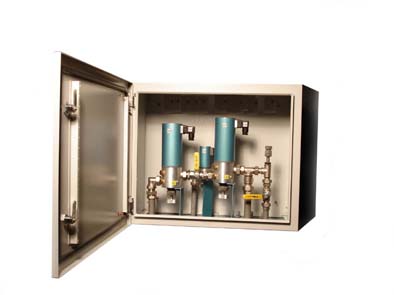

Шкаф газораспределительный ШГР-20-1
НАЗНАЧЕНИЕ: предназначены для подачи и
регулирования расхода газа в горелочных устройствах
подогревателя газа.
Технические характеристики шкафа
газораспределительный
|
Параметр |
Значение |
|
Напряжение питания |
24+10%/-15%В |
|
Потребляемая мощность |
15 Вт |
|
Степень защиты |
IP 54 |
|
Диаметр условного прохода |
20 мм |
|
Рабочее давление |
1,0 кг/см2 |
|
Температура окружающей среды
|
- 40...+ 60°С |
|
Габариты (ВхШхГ) |
600х550х300мм |
|
Климатическое исполнение |
УХЛ 2 |

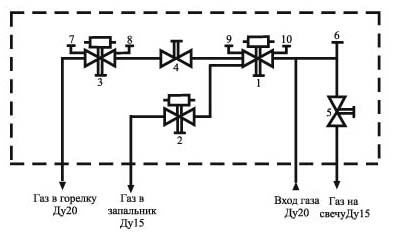

Схема пневматическая
1,3 - электромагнитный клапан ЭМКГ8-20-1-24-а455
(Ду20);
2 - электромагнитный клапан ЭМКГ8-6-6-24-а476
(Ду6);
4 - кран шаровой Ду20;
5 - кран шаровой Ду15;
6 - штуцер с накидной гайкой М20х1,5 под
манометр;
7,8,9,10 - штуцер с накидной гайкой Rс1/4 под
датчики давления.
Примеры заказа:
Шкаф газораспределительный ШГР-20-1.
|
