Пилотные горелки ЭИВ-01-НН

НАЗНАЧЕНИЕ: Пилотные горелки ЭИВ-01-НН предназначены для розжига горелочных устройств в печах и установках нефтеперерабатывающей отрасли, работающих на газообразном и жидком видах топлива.

Основные модификации:

ЭИВ-01-НН пилотная горелка предназначена для эксплуатации при уравновешенной тяге или разрежении в топке и не требуют специального подвода воздуха;

ЭИВ-01-НН-И пилотная горелка предназначена для эксплуатации при уравновешенной тяге или разрежении в топке и не требуют специального подвода воздуха. И комплектуется встроенным ионизационным зондом, используемым в качестве чувствительного элемента ионизационного датчика- реле контроля пламени;

ЭИВ-01-НН-Д пилотная горелка предназначена для эксплуатации на топочных агрегатах с наддувом (противодавлением);

ЭИВ-01-НН-ДИ пилотная горелка предназначена для эксплуатации на топочных агрегатах с наддувом (противодавлением). И комплектуется встроенным ионизационным зондом, используемым в качестве чувствительного элемента ионизационного датчика- реле контроля пламени;

ЭИВ-01-НН-Ф пилотная горелка предназначена для эксплуатации при уравновешенной тяге или разрежении в топке и не требуют специального подвода воздуха. В комплект поставки входит визирная труба для установки оптического датчика контроля пламени или визуального контроля;

ЭИВ-01-НН-ДФ пилотная горелка предназначена для эксплуатации на топочных агрегатах с наддувом (противодавлением). В комплект поставки входит визирная труба для установки оптического датчика контроля пламени или визуального контроля;

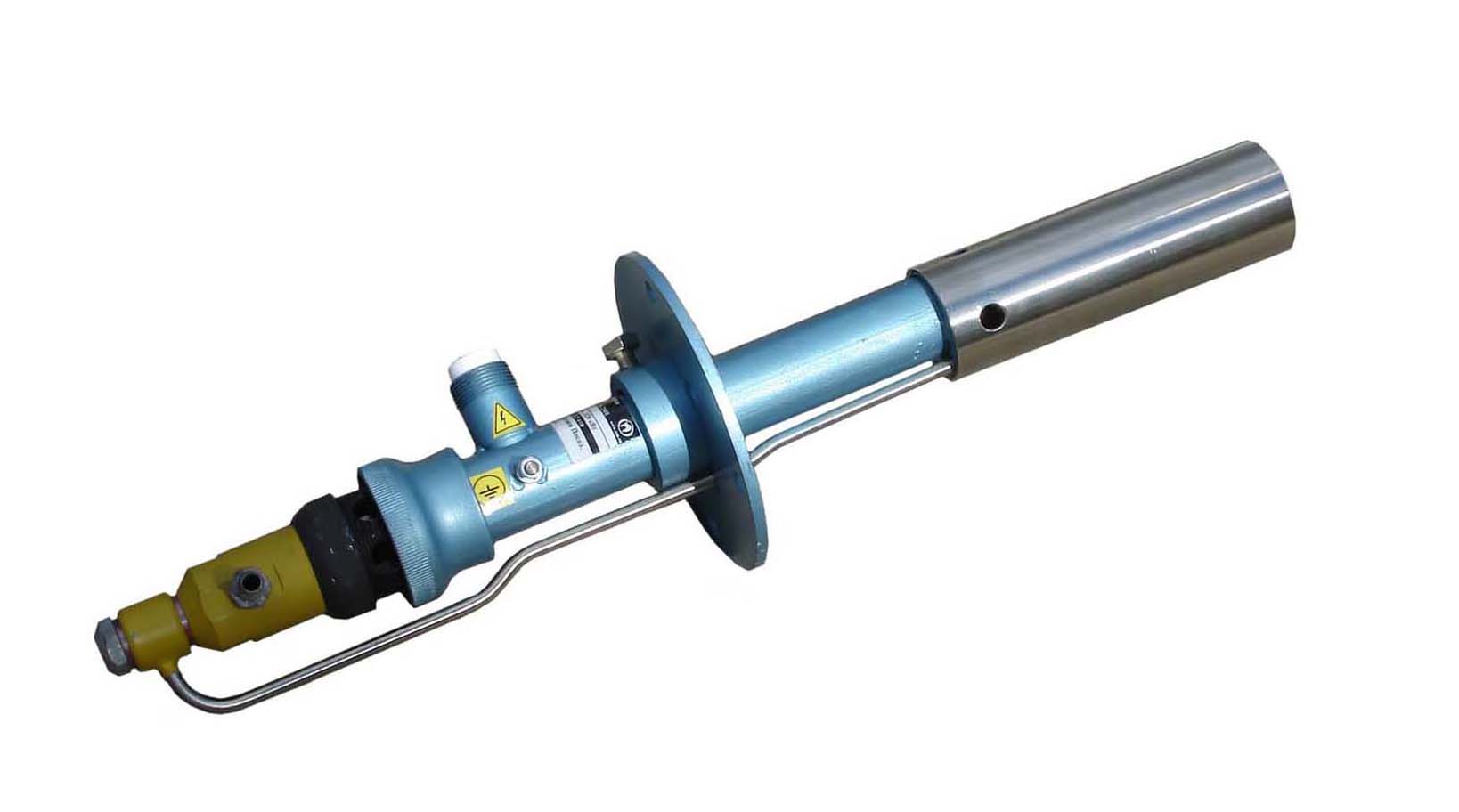

ЭИВ-01-НН-8 пилотная горелка предназначена для эксплуатации при уравновешенной тяге или разрежении в топке и не требуют специального подвода воздуха, в качестве высоковольтного электрода и в качестве контрольного зонда используется один и тот же электрод, расположенный по оси запальника;

ЭИВ-01-НН-8Д пилотная горелка предназначена для эксплуатации на топочных агрегатах с наддувом (противодавлением), в качестве высоковольтного электрода и в качестве контрольного зонда используется один и тот же электрод, расположенный по оси запальника.

Основные технические характеристики


Параметр	Значение
Горючий газ	Природный газ, пропан-бутан, водород, сероводород, коксовый газ, технологические газы химических и нефтехимических производств
Перепад давления по тракту подачи воздуха (для запальных горелок с противодавлением)	5,0 мм.вод.ст
Диапазон давления газа, подводимого к запальной горелки	0,05…1,5 ати
Температура окружающего воздуха при относительной влажности до 80%	-60°С … +100°С
Минимальный диаметр установочной трубы запальной горелки: - для ЭИВ-01-НН, ЭИВ-01-НН-Д, ЭИВ-01-НН-8, ЭИВ-01-НН-8-Д, - для ЭИВ-01-НН-И, ЭИВ-01-НН-Ф, ЭИВ-01-НН-ДИ, ЭИВ-01-НН-ДФ	50 мм   70 мм
Максимальный поперечный размер запальной горелки: - для ЭИВ-01-НН, ЭИВ-01-НН-Д, ЭИВ-01-НН-8, ЭИВ-01-НН-8-Д, - для ЭИВ-01-НН-И, ЭИВ-01-НН-Ф, ЭИВ-01-НН-ДИ, ЭИВ-01-НН-ДФ	48 мм   60 мм
Тепловая мощность, не более	100 кВт
Длина запальной горелки	0,2...5,0 м
Длина высоковольтного провода, поставляемого с запальной горелкой	2,0*м

* длина высоковольтного провода может быть увеличена до 30 м.

Примеры заказа (при заказе необходимо указывать длину горелки):

Пилотная горелка ЭИВ-01-НН-500.

Пилотная горелка ЭИВ-01-НН-И-1000.
