Система контроля газоаэрозольных выбросов СКГАВ-1

Система СКГАВ обеспечивает:

• вычисление как текущих, так и за заданный отчетный период значений выбросов:

  • бета-излучающих газов

  • альфа- и бета-излучающих аэрозолей с учетом вклада продуктов распада радона и торона

  • суммы йодов: 131I, 132I, 133I, 135I

  • йода раздельно по изотопам: 131I, 132I, 133I, 135I

• передачу данных в каналы связи

• наблюдение за текущими измеренными значениями

• архивирование измеренных значений

• контроль работоспособности измерительных каналов

• возможность функционирования нижнего уровня системы независимо от верхнего уровня

Измерительные каналы СКГАВ сочетают все функции и возможности установок УДА-1АБ, УДГ-1Б, УДИ-1Б, УППВМ.

Технические средства стойки СН-2 обеспечивают:

• прием анализируемой газовоздушной среды из системы пробоотбора

• разделение примесей среды на целевые компоненты на 2-х ступенчатом фильтре

• подвод требуемых фракций газовоздушной среды на установки УДА-1АБ, УДГ-1Б, УДИ-1Б

• контроль общего расхода газа через установки

• автоматический выбор инициирующих прокачку насосов при уменьшении расхода ниже заданного уровня

• ручной выбор инициирующих прокачку насосов с блока управления или пульта ПДКУ-1

• индикацию режима работы на блоке управления и пульте ПДКУ-1

• возврат газа после анализа в систему вентиляции

СКГАВ соответствует требованиям:

• по диапазону рабочих температур:

  • для УДА-1АБ, УДГ-1Б, УДИ-1Б, УППВМ (в составе стойки) от –10 до + 50 °С

  • для преобразователей ПП-ст (ПП-с) от –30 до + 110 °С

  • для преобразователя ИПТВ от –30 до + 50 °С

• по влажности до 95 ±3 % при +(35 ±2)

• по устойчивости к воздействию вибраций в диапазоне частот:

  • от 2 до 13,2 Гц с амплитудой перемещения 1 мм

  • от 13,2 до 80 Гц с ускорением 0,7 g

Степень защиты по ГОСТ 14254:

• для УДА-1АБ, УДГ-1Б, УДИ-1Б, не ниже IP23

• для УППВМ (в составе стойки), не ниже IP65

• для стойки насосной СН-2, не ниже IP42

• для преобразователей ПП-ст (ПП-с), ИПТВ-056, не ниже IP54

• по электромагнитной совместимости - ГОСТ Р 50746

• по группе исполнения по устойчивости к помехам III

• критерий качества функционирования при испытании на помехоустойчивость – А

• технические средства СКГАВ относятся к элементам безопасности класса 3Н по ОПБ-88/97

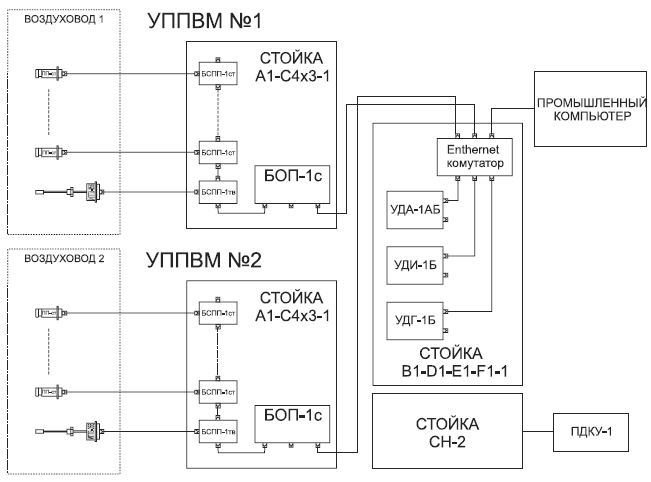

ПТК СКГАВ-1 состоит из функционально законченных, независимых друг от друга установок, передающих данные, не требующие дальнейшей обработки, что позволяет:

• проводить замену установок без переаттестации всего комплекса

• проводить замену установок без выключения всего комплекса

• изымать отдельные установки без отключения оставшихся

Все установки имеют:

• встроенные расходомеры воздуха, что исключает контроль и регулировку скорости прокачки

• информационные интерфейсы RS-485, RS-232, Ethernet

• местную индикацию измеренных величин

• звуковую и световую индикацию превышения установленных порогов

• возможность поверки без демонтажа

• возможность настройки с использованием переносного ПК

• выход «Сухой контакт»

• возможность подключения внешнего блока аварийной сигнализации БАС-01

• архив измерений

• функции самотестирования и самодиагностики

Все установки:

• внесены в Госреестр средств измерений РФ

• соответствуют требованиям класса безопасности 3Н по ОБП-88/97

Программное обеспечение СКГАВ-1 обеспечивает:

• представление информации в виде объемной активности выбросов: мгновенной / суточной / месячной / годовой

• архивирование и хранение результатов измерений

• отображение режимов работы и состояния установок
