УДА-1АБ


Сделать заказ >>>

 Поиск в каталоге:

УДА-1АБ Установка для измерений объемной активности радиоактивных аэрозолей / Дозиметрия / Измерения ионизирующих излучений / Каталог продукции
  • Описание
  • Технические данные
Наименование:
УДА-1АБ

Тип:
Установка для измерений объемной активности радиоактивных аэрозолей

ТУ:


Краткое тех. описание:
Установка для непрерывного автоматического контроля радиоактивных аэрозолей, обеспечивающая получение результатов измерения, не требующих дальнейшей обработки

Цена УДА-1АБ:
Уточняйте по телефону или через обратную связь.

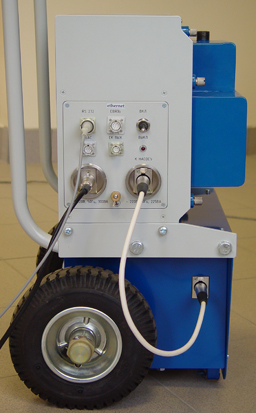

Установка для измерений объемной активности радиоактивных аэрозолей УДА-1АБ


Внесен в госреестр: РФ №24548-08; Украины; Казахстана; Респ.Беларусь


Установка для непрерывного автоматического контроля радиоактивных аэрозолей, обеспечивающая получение результатов измерения, не требующих дальнейшей обработки.
Значения объемных активностей техногенных бета-излучателей, техногенных альфа- излучателей и радона-222 индицируются на встроенном индикаторе и передаются по информационной сети. Установка соответствует требованиям класса безопасности 3Н по ОПБ 88/97. На ядерные и радиационно-опасные объекты поставляется с приемкой ГАН РФ.

Установки УДА-1АБ успешно эксплуатируются на российских и украинских АЭС, реакторах, предприятиях ядерно-топливного цикла и в других организациях.

Установка для измерений объемной активности радиоактивных аэрозолей УДА-1АБ


Назначение

  • измерение объемной активности альфа- и бета-излучающих радионуклидов, содержащихся в виде аэрозолей в воздухе

Область применения



Непрерывный автоматический контроль концентрации радиоактивных аэрозолей в автономном режиме или в составе автоматических систем радиационного контроля в воздухе:

  • рабочих помещений

  • систем вентиляции

Свойства

  • кремниевые спектрометрические детекторы

  • измерение радона и вычитание его вклада

  • компенсация воздействия внешнего гамма-фона

  • встроенный расходомер воздуха

  • интерфейс связи RS-232, RS-485, Ethernet

  • местная индикация объемной активности бета-излучателей, альфа-излучателей, радона-222

  • звуковая и световая сигнализация превышения устанавливаемых порогов

  • работа с собственным насосным блоком или с внешней магистралью пробоотбора

  • управление электромагнитными клапанами при работе с внешней магистралью пробоотбора

  • покадровое экономное движение ленты в соответствии с уставками: по мере запыленности ленты или накопления активности на ленте

  • контроль обрыва ленты по оптопаре и по увеличению расхода

  • возможность отбора проб воздуха из систем вентиляции

  • настройка с помощью переносного компьютера

  • периодическая поверка без демонтажа с помощью образцового источника

  • возможность подключения блока внешней аварийной сигнализации БАС-01

Режимы работы



  • стационарное средство измерения с собственным насосным блоком или с работой от внешней магистрали пробоотбора

  • мобильное средство измерения на тележке с насосным блоком

  • точка непрерывного контроля в системе радиационного контроля с передачей информации в локальную сеть

Принцип действия



Анализ энергетического спектра частиц, испускаемых радионуклидами, осевшими на фильтре в результате прокачки через него воздуха.

Комплект поставки

Базовый комплект


  • установка УДА-1АБ

  • кабель связи (RS 232) с компьютером

  • программное обеспечение для поверки и настройки

  • руководство по эксплуатации

  • свидетельство о поверке

  • лента фильтрующая спектрометрическая - 250 м

По заказу


  • шланг переходной для измерений в системах вентиляции;

  • шланг переходной для измерений в системах вентиляции

  • насосный блок

Технические характеристики

Тип детекторов

кремниевый спектрометрический

Количество детекторов

2 (измерительный и компенсационный)

Диапазон измерения:



•  объемной активности альфа излучателей

10−2 - 2·105 Бк/м3

•  объемной активности бета излучателей (в приведении к Sr(Y)-90)

10−1 - 106 Бк/м3

Погрешность измерения объемной активности:



•  для альфа-излучающих аэрозолей в диапазоне измерения 10−2 - 10−1 Бк/м3

50%

•  для альфа-излучающих аэрозолей в диапазоне измерения 10−1 - 2·105 Бк/м3

20%

•  для бета-излучающих аэрозолей

20%

Энергетический диапазон регистрации:



•  альфа частиц

3,0 - 8,0 МэВ

•  бета частиц

0,1 - 3,0 МэВ

Объемный расход воздуха через фильтр

не менее 20 л/мин

Погрешность измерения расхода воздуха

±10%

Объем архива

3 000 результатов измерений

Диапазон рабочих температур

−10 ÷ +50 °С

Габаритные размеры (масса)

400×300×260 мм (12 кг)

Питание

сеть 220(−15%, +10%) В, 50 Гц±5%

Потребляемая мощность

не более 75 ВА

Ток, коммутируемый выходом установки «сухой контакт»

5 А
для переменного напряжения до 250 В
и постоянного напряжения до 30 В

Типы используемых фильтровальных лент

ЛФАС, FSLW

Средний расход ленты при непрерывной работе

10 м на 50 дней

Наработка на отказ установки

10 000 ч

Тип атмосферы

I, II, III, IV по ГОСТ 15150-69

Предельное значение относительной влажности

до (95 ±3)% при +35 °С

Степень защиты оболочек

IP23 по ГОСТ 14254-96

  • По сейсмостойкости установка соответствует требованиям НП-031-01 и РД 25 818 для сейсмических воздействий до 7 баллов по шкале MSK-64 для отметки 30 м относительно нулевой отметки.

  • По электромагнитной совместимости установка относится к изделиям группы III, критерий функционирования А по ГОСТ Р 50746-2000.


  • Установка относится к элементам нормальной эксплуатации АС класса безопасности 3Н по ОПБ-88/97.

Описание установки и ее составных частей



Анализ энергетического спектра частиц на фильтре с помощью 1024 канального АЦП позволяет учесть вклады продуктов распада радона и торона и рассчитать активность альфа- и бета-излучающих техногенных нуклидов.

Установка измеряет расход и прокачанный объем воздуха с помощью встроенного вихревого расходомера.


Значения объемных активностей альфа- и бета-излучающих техногенных нуклидов и эквивалентной равновесной объемной активности радона выводятся на жидкокристаллический индикатор и передаются по линиям связи.

В случае превышения пороговых уставок, установленных при настройке, включается желтая световая индикация (I уровень) или красная световая индикация (II уровень) и звуковой сигнал. Звуковой сигнал можно отключить нажатием кнопки.

Сигналы тревоги дублируются на внешний блок аварийной сигнализации БАС, если он подключен.

Установка может комплектоваться интерфейсами RS-232 и Ethernet IEEE 802.3 или RS-232 и RS-485.
RS-232 является служебным интерфейсом для управления, диагностики, настройки и ремонта с помощью программы «Конфигуратор».
RS-485 и Ethernet IEEE 802.3 являются внешними интерфейсами для включения установки в системы радиационного контроля.
Устройство, подключенное к выходу «сухой контакт», может быть включено (выключено) при превышении уставки.
Внешний блок аварийной сигнализации подключается к разъему БАС.

Программа «Конфигуратор» позволяет считывать данные из архива установки.

Установка управляет собственным насосным блоком и может управлять внешними исполнительными устройствами (например электромагнитными клапанами при работе с внешней магистралью пробоотбора), подавая напряжение 220 В (50 Гц) (разъем К НАСОСУ).

В насосном блоке применяется необслуживаемый пластинчато-роторный насос.

Новый кадр ленты фильтра устанавливается автоматически после каждого включения установки или перезагрузки управляющей программы установки. При работе установки новый кадр устанавливается по мере запыленности ленты (по уменьшению расхода и в соответствии с показаниями дифференциальных манометров о перепаде давления до и после ленты) и по мере накопления активности на ленте.

Установка выдает сообщение о необходимости замены фильтрующей ленты на дисплей и в информационную сеть не позже, чем за 1 ч до окончания ленты.
Замена фильтрующей ленты производится с помощью оснастки, прилагаемой к установке.

Применяемая в установке фильтрующая лента изготавливается на основе нового поколения фильтрующих материалов ЛФАС.

Периодическая поверка установки производится с помощью рабочих эталонов 2-го разряда типа 1СО и 1П9 или СКАИ 210Po+210Pb(210Bi) с активностями А. 102 . 103 Бк в держателе.
