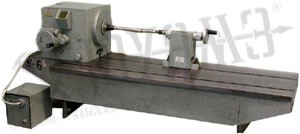

Головки делительные оптические ОДГЭ (ГОСТ 13.168-69)
Предназначены для угловых измерений и делительных работ. На оптических делительных головках можно производить разные точные фрезерные работы, сверление отверстий, разметку и нанесение делений на шкалы, а также проверку ранее произведенных делительных работ. Для более грубых работ применяется головка ОДГЭ-20, для более точных - ОДГЭ-5.
Обозначение головки оптической делительной ОДГЭ-5 с ценой деления 5” при заказе: Головка делительная оптическая ОДГЭ-5
Технические характеристики:
| Наименование |
Значение |
| Пределы измерения углов |
0-360° |
| Углы установки оси шпинделя относительно основания |
0-90° |
| Диаметр изделия, измеряемого в центрах. мм, не более |
300 |
Цена деления отсчетной шкалы:
ОДГЭ-5
ОДГЭ-20 |
5"
20" |
Длина изделия, измеряемого в центрах, мм, не более:
при малой станине
при большой станине |
600
1100 |
Габаритные размеры, мм, не более:
головки
задней бабки
станины малой
станины большой |
280х395х250
270х85х195
1320х385х230
1825х385х275 |
Масса, кг, не более:
головки
задней бабки
станины малой
станины большой
осветителя |
60
15
160
230
10 |
|
