АПСТМ - Комплекс аппаратно-программных средств телемеханики и автоматики

Назначение:

• построение распределенных телемеханических систем автоматического контроля;
• автоматизированное (диспетчерское) телеуправление и телерегулирование технологическими процессами и оборудованием промышленных объектов, в том числе для магистральных газопроводов и нефтепродуктопроводов.

Минимальный состав:

• пульт контроля и управления (ПКУ), предназначенный для организации диспетчерского уровня контроля и управления;

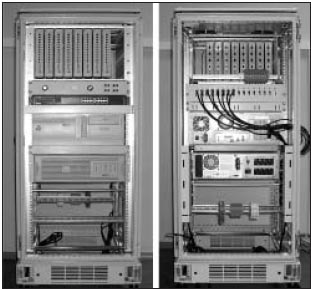

• стойка с каналообразующей аппаратурой (модемы), источником бесперебойного питания и грозозащитой;
• программируемые контроллеры, предназначенные для сбора параметров, телеуправления и телерегулирования удаленными технологическими объектами, вычисления коммерческого расхода газа и устанавливаемые в непосредственной близости с объектами.

Расширение состава:

• сервер базы данных, предназначенный для передачи данных из системы телемеханики на АРМ специалистов различных служб ЛПУ;
• вспомогательные АРМы специалистов различных служб ЛПУ, предназначенные для решения различных задач, в том числе мониторинга и обработки данных из системы телемеханики.
  Для коммерческого и технологического учета энергоресурсов ПКУ также может работать со специализированными вычислителями типа "Суперфлоу-II", ТЭКОН-17, ЕК 88 и т.д.

Возможности:

• сбор информации от контроллеров о ходе технологического процесса, режимах работы и состоянии технологического оборудования;
• учет и вычисление коммерческого расхода газа и других энергоносителей;
• обработка, отображение и архивирование поступающей от контроллеров информации;
• подача звуковой и цветовой сигнализации о нештатных ситуациях с возможностями ее отключения или блокирования;
• выявление несанкционированного изменения состояния технологического оборудования;
• регистрация информации о действиях диспетчерского персонала и других системных событиях;
• защита от несанкционированного доступа;
• выдача сигналов телеуправления технологическими объектами;
• передача в контроллеры уставок для телерегулирования режимов работы технологических объектов (станций катодной защиты);
• изменение периодичности опроса контроллеров;
• блокирование/разблокирование сбора информации с конкретного датчика и контроллера;
• автоматизированная подготовка и выпуск отчетной документации и рапортов;
• представление информации в виде трендов (графиков);
• редактирование и загрузка конфигурационных параметров энергонезависимого ОЗУ в контроллере (уставки, паспортные данные датчиков, а также константы и параметры, определяющие химические и физические характеристики газа, сужающих устройств и другую служебную информацию для расчета расхода газа);
• автоматическая перезагрузка параметров энергонезависимого ОЗУ контроллера при его сбое;
• синхронизация времени ПКУ и контроллеров;
• сбор от контроллеров информации о результатах самодиагностики;
• подключение в региональную интегрированную систему сбора данных и управления газотранспортным предприятием (по проекту GOFO);
• экспорт данных через web-интерфейс.

Программное обеспечение ПКУ реализует эргономичный интерфейс "человек-машина", обеспечивающий интерактивный режим работы пользователя в многооконной графической среде, интуитивно понятный пользователю.

Основные характеристики:

• Работа в программных средах QNX, Linux, Windows.
• Общее количество направлений линий связи до 8.
• Общее количество контроллеров на одном направлении до 64.
• Общее количество контроллеров в системе до 128.
• Число технологических параметров, обслуживаемых комплексом, может варьироваться в широких пределах, благодаря использованию контроллеров различной информационной емкости.
• Режим функционирования ПКУ - непрерывный, круглосуточный.

  Выполняются следующие режимы сбора информации:

  • автоматический циклический опрос (полный) - сбор всех параметров с задаваемой периодичностью;
  •  полный опрос конкретного объекта по инициативе оператора;
  • опрос по изменениям (собираются только изменившиеся телеизмерения и телесигнализация).

  Временные характеристики:

  • время доставки аварийных сигналов не более 3 с;<.li>
  • время прохождения команды ТУ до исполнительного механизма не более 1 с.
• Протокол обмена данными с контроллерами КП-МГ FT3 - в соответствии с ГОСТ Р МЭК 870-5-1-95, ГОСТ
  Р МЭК 870-5-2-95, ГОСТ Р МЭК 870-5-3-93.

  Вероятность появления необнаруживаемых ошибок при передаче информации по протоколу FT3:

  • для команд ТУ и ТР - 10-14 (класс достоверности I3);
  • при передаче ТИ и ТС - 10-12 (класс достоверности I2);
  • при передаче данных о расходе газа - 10-14 (класс достоверности I3).
  Для специализированных вычислителей и систем используются их протоколы обмена.
  Примечание: Путем добавления дополнительных программных модулей могут быть
  реализованы протоколы обмена с другими типами контроллеров.
• Питание технических средств ПКУ осуществляется через помехоподавляющие фильтры от сети переменного тока напряжением 220 B, частотой 50 Гц.

  Допустимые отклонения:

  • напряжения питания — от -15 до +10%;
  • частоты — ± 1 Гц от номинального значения.
