Зонд измерительный ИКЛЖ.405221.002


Сделать заказ >>>

 Поиск в каталоге:

Зонд измерительный ИКЛЖ.405221.002 / Измерения температур, разности температур, параметров тепловых потоков / Теплофизические и температурные измерения / Каталог продукции
  • Описание
  • Технические данные
Наименование:


Тип:
Зонд измерительный ИКЛЖ.405221.002

ТУ:


Краткое тех. описание:


Цена:
Уточняйте по телефону или через обратную связь.

Зонд измерительный ИКЛЖ.405221.002

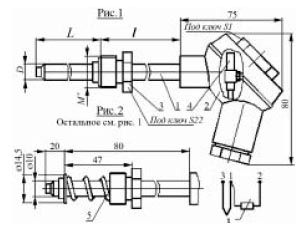

Зонд измерительный ИКЛЖ.405221.002

1 - гильза;
2 - присоединительная коробка;
3 - футорка;
4 - термопреобразователь сопротивления;
5 - пружина.

Назначение

Измерение температуры продуктов сгорания в камерах газотурбинных установок, а также измерение температуры других жидких, сыпучих и газообразных неагрессивных сред в нефтегазовой и энергетической промышленности.

Технические характеристики

Диапазон измеряемых температур, оC

от -10 до +650

Предел допускаемой погрешности в диапазоне температур, оC:
  • от -10 оC до +300 оC

2,5

  • от +300 оC до +650 оC

±[2,5+0,007(t-300)]

Показатель тепловой инерции в воде, с

≤ 1,5

Степень защиты по ГОСТ 14254-80

IP54

Материал защитной арматуры

сталь 12Х18Н10Т

Масса, кг

от 0,35 до 2,0

Срок службы, год

12,5

Гарантийный срок службы, год

1,5

"Горячий" спай термопары

не изолирован от корпуса

Схема подключения

4-проводная

Устойчивость и прочность

Синусоидальная вибрация по ГОСТ 12997-84

F2

Состав:

  • термоэлектрический преобразователь с НСХ ХА (К) по ГОСТ Р 50342-92;
  • термопреобразователь сопротивления с НСХ 50М по ГОСТ Р 50353-92 (для измерения температуры в зоне холодных концов термопары).

Сведения об эксплуатации

Внесен в Госреестр, сертифицирован ИЦ САГС "Газприборавтоматика".

Комплект поставки

ИКЛЖ.405221.002, ИКЛЖ.405221.002ТО.

Обозначение

Рис.

D

L

l

M

S2

S1

ИКЛЖ.405221.002


1


10

120


120



М20х1,5



22



32

-01

400

-02

2

-

-

-

-03


1


20

400


160


М33х2


41


32

-04



Пример записи при заказе

Зонд измерительный ИКЛЖ.405221.002.
