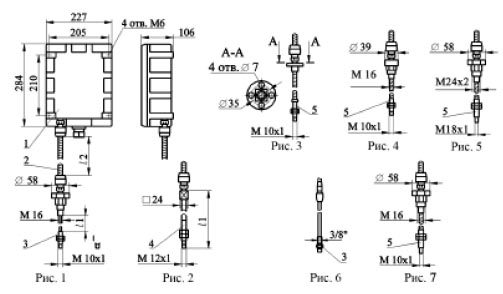

Датчик осевого сдвига ДОС ИКЛЖ. 402218.003
|
|
|
|
1 — преобразователь нормирующий (ПН);
2 — жгут соединительный;
3 — преобразователь вихретоковый (ПВ) на кабеле;
4 — преобразователь вихретоковый на штанге;
5 — преобразователь вихретоковый на металлорукаве. |
Назначение
Измерение зазора и преобразование измеренного значения в выходной сигнал постоянного тока от 4 до 20 мА или от 0 до 5 мА. Область применения – контроль за положением валов газо- и нефтеперекачивающих агрегатов, паровых и газовых турбин, насосов, двигателей и другого оборудования. ДОС может устанавливаться во взрывоопасных зонах класса "В-1а", в которых возможно образование взрывоопасных смесей, отнесенных к категории IIВ по ГОСТ Р 51330.5-99 и группы воспламеняемости Т6 по ГОСТ Р 51330.0-99. Цепи питания имеют гальваническую развязку от выходных цепей и корпуса.
Технические характеристики
| Диапазон измерений |
согласно таблице 1 |
| Основная абсолютная погрешность, мкм |
±100 |
| Напряжение питания, В |
от 19,5 до 29,5 |
| Класс взрывозащиты |
1Ех[ib]d II ВТ6 |
| Диапазон рабочих температур: |
| • ПВ, °С |
от -40 до +100 |
| • ПН, °С |
от -40 до +70 |
|
Вероятность безотказной работы в течение 2 000 ч
(соответствует средней наработке на отказ не менее 90 000 ч) |
не менее 0,98 |
| Назначенный срок службы, год |
12,5 |
| Гарантийный срок службы, год |
1,5 |
Состав
Таблица 1. Преобразователь нормирующий
|
Код |
Диапазон, мм |
Токовый выход, мА |
|
ПН1 |
0 - 4 |
4-20
и
0-5 |
|
ПН2
ПН3 |
0,35-2,35 |
Таблица 2. Жгут
|
Код |
Длина, l2, мм |
Конструкция |
|
L1 |
10 000 |
Металлорукав |
|
L2 |
9 000 |
|
L3 |
8 000 |
|
L4 |
5 000 |
|
L5 |
4 750 |
Частично металлорукав |
|
L6 |
5 000 |
|
L9 |
10 000 |
Металлорукав, соединитель угловой |
|
L10 |
9 000 |
|
L11 |
8 000 |
|
L12 |
4 750 |
|
L13 |
4 000 |
Частично металлорукав | |
Таблица 3. Преобразователь вихретоковый
|
Код |
Установочная резьба |
Длина, l 1, мм |
Конструкция |
Рис. |
|
ПВ1 |
М10х1 |
600 |
Металлорукав |
3 |
|
ПВ2 |
М10х1 |
700 |
4 |
|
ПВ3 |
М12х1 |
261 |
Штанга |
2 |
|
ПВ4 |
441 |
|
ПВ5 |
М10х1 |
500 |
Кабель |
1 |
|
ПВ6 |
М12х1 |
150 |
Штанга |
2 |
|
ПВ7 |
М18х1 |
500 |
Металлорукав |
5 |
|
ПВ8 |
1 500 |
|
ПВ9 |
2 500 |
|
ПВ10 |
3/8’’, 24 нитки на дюйм |
840 |
Кабель c соединителем СР-50 |
6 |
|
ПВ11 |
3/8’’, 24 нитки на дюйм |
780 |
|
ПВ12 |
3/8’’, 24 нитки на дюйм |
500 |
|
ПВ13 |
3/8’’, 24 нитки на дюйм |
855 |
|
ПВ14 |
М10х1 |
580 |
Кабель |
1 |
|
ПВ15 |
М10х1 |
500 |
Металлорукав |
7 |
|
ПВ16 |
М10х1 |
500 |
Кабель |
|
|
ПВ17 |
М10х1 |
500 |
|
|
ПВ18 |
3/8’’, 24 нитки на дюйм |
710 |
Кабель c соединителем СР-50 |
|
|
ПВ19 |
3/8’’, 24 нитки на дюйм |
710 |
|
|
ПВ20 |
3/8’’, 24 нитки на дюйм |
1 000 |
|
|
ПВ21 |
3/8’’, 24 нитки на дюйм |
980 |
|
|
ПВ22 |
М10х1 |
440 |
Штанга |
|
|
ПВ23 |
М10х1 |
900 |
Кабель |
|
|
ПВ24 |
М10х1 |
700 |
| |
Примечания:
- Тип основных применяемых соединителей 2РМ.
- Преобразователи вихретоковые ПВ18, ПВ19 — конструктивные аналоги пробников BENTLY NEVADA 300H, 300LR соответственно.
При заказе следует соблюдать привязку составных частей ДОС согласно таблице 4:
Таблица 4.
|
Обозначение ДОС |
Составные части |
|
ПН |
Жгут |
ПВ |
|
ИКЛЖ.402218.003 |
ПН1 |
L1, L9 |
ПВ7 |
|
L2, L10 |
ПВ8 |
|
L3, L11 |
ПВ9 |
|
ПН2 |
L2, L10 |
ПВ1, ПВ2, ПВ3, ПВ4, ПВ5, ПВ6, ПВ14, ПВ15, ПВ16, ПВ17, ПВ21, ПВ22, ПВ23 |
|
ПН3 |
L4, L5, L12 |
ПВ1, ПВ2, ПВ3, ПВ4, ПВ5, ПВ6, ПВ14, ПВ15, ПВ16, ПВ17, ПВ21, ПВ22, ПВ23 |
|
L6 |
ПВ10, ПВ11, ПВ12, ПВ13, ПВ18, ПВ19, ПВ20 |
Примечание: Для обеспечения метрологических характеристик при заказе необходимо указать марку материала, на которую следует настроить датчик. Стандартная настройка производится на сталь 34ХН1М.
Сведения об эксплуатации
Госреестр №16257-04. Сертификат об утверждении типа RU.C.27.011.A № 17879. Свидетельство о взрывозащищенности № СТВ-024.03 от 30 декабря 2003г.
Эксплуатируется в ОАО "Газпром" с 1993 года ("Волготрансгаз" , "Самаратрансгаз", "Уренгойгазпром", "Пермьтрансгаз").
Комплект поставки
ИКЛЖ.402218.003, ИКЛЖ.402218.003ПС, ИКЛЖ.402218.003 РЭ.
Пример записи при заказе
Датчик осевого сдвига ИКЛЖ.402218.003-ПН1/ПВ8/L2.
Примечание. Планируется снятие с производства до 2007 г. Современный аналог - датчик перемещения ДПИ ИЦФР.402248.001.
|
