Датчик виброперемещения ДВП ИКЛЖ.402248.003

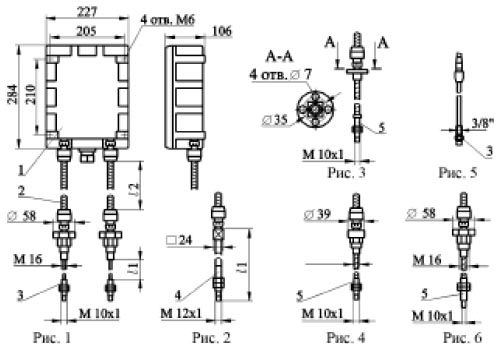

1 - преобразователь нормирующий (ПН);
2 - жгут соединительный;
3 - преобразователь вихретоковый (ПВ) на кабеле;
4 - преобразователь вихретоковый на штанге;
5 - преобразователь вихретоковый на металлорукаве.

Назначение

Измерение среднего квадратического значения (СКЗ), пиковых значений, размаха модуля векторной суммы или отдельных составляющих относительного виброперемещения в двух взаимно перпендикулярных направлениях (канал X и канал Y) и преобразования измеренного значения в выходной сигнал постоянного тока от 4 до 20 мА или от 0 до 5 мА.
Область применения - контроль уровня виброперемещения элементов конструкции (валов) относительно корпуса газо- и нефтеперекачивающих агрегатов, паровых и газовых турбин, насосов, двигателей и других объектов.
ДВП может устанавливаться во взрывоопасных зонах класса "В-1а", в которых возможно образование взрывоопасных смесей, отнесенных к категории IIB по ГОСТ Р 51330.5-99 и группы воспламеняемости Т6 по ГОСТ Р 51330.5-99.

Технические характеристики Диапазон измерений согласно таблице 1 Диапазон частот, Гц от 10 до 1 000 Пределы основной относительной погрешности, % ±3,5 Напряжение питания, В от 19,5 до 29,5 Класс взрывозащиты 1Ех[ib]dIIВТ6 Диапазон рабочих температур: ПВ, °С от - 40 до +100 ПН,°С от -40 до +70 Вероятность безотказной работы в течение 2 000 ч (соответствует средней наработке на отказ не менее 90 000 ч) не менее 0,98 Назначенный срок службы, год 12,5 Гарантийный срок службы, год 1,5 Цепи питания имеют гальваническую развязку от выходных цепей и корпуса. Состав Состав указан в таблицах 1-3.

Таблица 1. Преобразователь нормирующий Код Измеряемый параметр виброперемещения Диапазон, мкм Токовый выход, мА ПН1 Среднее квадратическое значение от 0 до 88,4 4-20 ПН2 0-5 ПН3 Пиковое значение (размах) От 0 до 125 (от 0 до 250) 4-20 ПН4 0-5 ПН5 4-20 ПН6* ПН7* ПН9 От 0 до 250 (от 0 до 500) 4-20 ПН10 От 0 до 37,5 (от 0 до 75) ПН11 От 0 до 62,5 (от 0 до 125)

Примечания:
* - ПН6-ПН7 поставляются с дополнительными выходами сигналов мгновенного значения по напряжению и выходом "АВАРИЯ" для контроля за целостностью цепи ПВ - ПН.

• Допускается использование датчика с одним каналом - "X" или "Y, при этом на вход неиспользуемого канала ПН ставится закоротка из комплекта ПН.
• Тип основных применяемых соединителей - 2РМ.
• Преобразователи вихретоковые ПВ18, ПВ19 - конструктивные аналоги пробников BENTLY NEVADA 300H, 300LR соответственно.

При заказе следует соблюдать привязку составных частей ДВП согласно табл. 4.

Таблица 4

Обозначение ДВП	Составные части
	ПН	Жгут	ПВ
ИКЛЖ.402248.003	ПН1, ПН2, ПН3, ПН4, ПН6	L4, L5, L12	ПВ1, ПВ2, ПВ3, ПВ4, ПВ5, ПВ6, ПВ14, ПВ15, ПВ16, ПВ17, ПВ22, ПВ23, ПВ24
	ПН5, ПН7, ПН9, ПН10, ПН11	L3, L11
	ПН1, ПН2, ПН3, ПН4, ПН6	L6	ПВ10, ПВ11, ПВ12, ПВ13, ПВ18, ПВ19, ПВ20, ПВ21

Примечание: Для обеспечения заданных метрологических характеристик при заказе необходимо указать марку материала, на которую следует настроить датчик. Стандартная настройка производится на сталь 34ХМ.

Сведения об эксплуатации

Госреестр №16501-04. Сертификат об утверждении типа RU.C.28.011.A № 17884. Свидетельство о взрывозащищенности электрооборудования № СТВ-026.03 от 30.12.03.
Эксплуатируется в ОАО "Газпром" с 1993 года ("Волготрансгаз", "Самаратрансгаз", "Уренгойгазпром", "Пермьтрансгаз").

Комплект поставки

ИКЛЖ.402248.003, ИКЛЖ.402248.003 ТО, ИКЛЖ.402248.003 ПС.

Примеры записи при заказе

Датчик виброперемещения ДВП ИКЛЖ.402248.003 - ПН3/2ПВ3/2L4.
Датчик виброперемещения ДВП ИКЛЖ.402248.003 - ПН3/ПВ3/L4 (для одноканального варианта).
Примечание: Планируется снятие с производства до 2007 г. Современный аналог - датчик перемещения ДП-И ИЦФР.402248.001.
