Описание
Технические данные

Наименование:
АВС 134

Тип:
Вибропреобразователи

ТУ:
–

Краткое тех. описание:
Для измерения вибрационных и ударных ускорений на объектах сферы обороны и безопасности. Верхние пределы диапазона измеряемых линейных ускорений, м/с2 2000, 4000, 5000, 8000, 16000, 25000, 50000, 32000, 100000, 300000, 500000. Погрешность не более ±10%.

Цена АВС 134:
Уточняйте по телефону или через обратную связь.

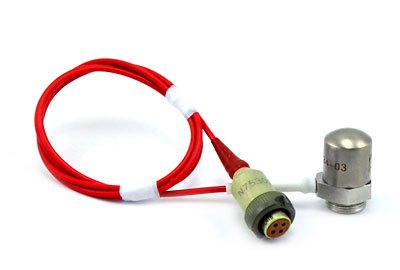

Датчик вибрации АВС 134

ВИБРОПРЕОБРАЗОВАТЕЛЬ АВС 134

Вибропреобразователь АВС 134 предназначен для измерения высокоинтенсивных ударных и вибрационных ускорений в широком диапазоне частот на изделиях РКТ, авиационной технике, автомобильной и других видах промышленности для тестовых испытаний конструкций, машин и механизмов. Имеет несколько модификаций, образующих унифицированный ряд.

Чувствительный элемент вибропреобразователя – компрессионного типа. Вибропреобразователь выполнен по однопроводной заземленной электрической схеме. Отличительная особенность вибропреобразователя – высокая собственная частота, вибропрочность и надежность. Корпус вибропреобразователя выполнен из сплава ВТ1-0. Базовая модификация вибропреобразователя (АВС 134) предназначена для измерения высокоинтенсивных ударных ускорений (до 30000 g). Кабель вибропреобразователя антивибрационный и оканчивается розеткой РС4ТВ. Крепление вибропреобразователя осуществляется при помощи хвостовика с резьбой 12х0,75 длиной 3,5 мм или шпильки с резьбой М5 длиной 4 мм.

	АВС 134	АВС 134-01	АВС 134-02	АВС 134-03	АВС 134-04	АВС 134-06
Коэффициент преобразования по заряду, пКл/g	1,4	5,5	11	22	45	90
Диапазон рабочих частот, Гц	20 ÷ 30000	20 ÷ 28000	20 ÷ 16000	20 ÷ 10000	20 ÷ 8000	20 ÷ 5000
Отн.коэффициент поперечного преобразования, не менее, %	5
Основная погрешность, не более, %	5
Диапазон рабочих температур, °С	-196 ÷ +200
Верхний предел ускорений вибрация, g удар, g	5000 30000	3200 10000	1600 5000	800 2500	400 1000	200 500
Масса (без кабеля), г	16	17	18	20	25	30
