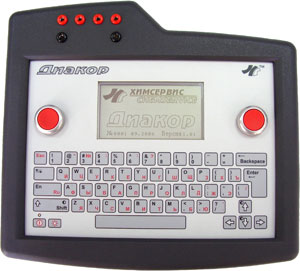

Универсальный поисково-диагностический комплекс ДИАКОР
ОБЛАСТЬ
ПРИМЕНЕНИЯ
Универсальный поисково-диагностический комплекс предназначен
для диагностики состояния изоляционных покрытий магистральных подземных
трубопроводов и контроля систем электрохимической защиты.
ВОЗМОЖНОСТИ ПРИБОРА
-
определение оси трубопровода;
-
определение глубины залегания трубопровода и
бесконтактное измерение переменной составляющей тока в трубопроводе;
-
контроль работы системы катодной защиты в том числе:
-
измерение потенциалов труба-земля (интенсивные
измерения),
-
измерение градиентов переменного тока в земле (ИПИ),
-
исследование формы сигнала системы катодной защиты;
-
регистрация блуждающих токов;
-
определение абсолютных координат в системе GPS;
-
регистрация всех измеренных параметров во внутренней
флеш-памяти;
-
передача данных на стационарный или мобильный компьютер
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
НАИМЕНОВАНИЕ ПАРАМЕТРОВ |
ЗНАЧЕНИЕ |
|
Измерение напряжения постоянного тока:
Количество каналов
Диапазоны измерения
Входное сопротивление, МОм, не менее
|
3
±1В/±10В/±100В
10
|
|
Измерение тока на шунте 75 мВ:
Количество каналов
Диапазоны измерения
Входное сопротивление, кОм, не менее
|
1
±100 мВ
200
|
|
Исследование формы сигнала:
Количество каналов
Диапазоны измерения
Входное сопротивление, МОм, не менее
|
1
±10В/±100В/±300В
10
|
|
Измерение напряжения переменного тока:
Количество каналов
Диапазоны измерения
Входное сопротивление, МОм, не менее
|
1
10мВ/100мВ/1000мВ
2
|
|
Объем устанавливаемой флеш-памяти, Мб |
32 |
|
Графический дисплей |
240 х 128 точек |
|
Полноразмерная клавиатура |
58 клавиш |
|
Питание осуществляется:
- от встроенного Li-ion аккумулятора, емкостью
- от адаптера, напряжением
|
4800 мА/ч
7,5 В
12 В
|
|
Время работы без подзарядки от АКБ, ч, не менее |
24 |
|
Интерфейс связи с ПК |
USB, RS-232 |
|
Рабочая температура, °С |
от 0 до + 60 |
|
Габариты (Д х Ш х В), мм |
320 х 290 х 80 |
|
Вес, кг, не более |
3 |
|
Корпус |
влаго- и пылезащищенный |

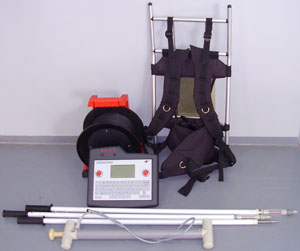

КОМПЛЕКТ ПОСТАВКИ
|
НАИМЕНОВАНИЕ КОМПЛЕКТУЮЩИХ ИЗДЕЛИЙ |
КОЛИЧЕСТВО |
|
Измерительный модуль |
1 |
|
Поисковый модуль |
1* |
|
Сетевой адаптер |
1 |
|
Автомобильный адаптер |
1 |
|
Измерительные провода |
Комплект |
|
Кабель для передачи данных на ПК |
1 |
|
Руководство по эксплуатации |
1 |
|
Программное обеспечение |
Комплект |
* Поисковый модуль поставляется по отдельному заказу.
РЕКОМЕНДУЕМОЕ ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
|
НАИМЕНОВАНИЕ КОМПЛЕКТУЮЩИХ ИЗДЕЛИЙ |
КОЛИЧЕСТВО |
|
Электрод переносной медно-сульфатный ЭМС-1,2
Менделеевец |
3 |
|
Электрод переносной медно-сульфатный ЭМС-0,4
Менделеевец |
1 |
|
Электрод переносной медно-сульфатный со
вспомогательным
электродом ЭМС-ВЭ Менделеевец |
1 |
|
Электрод стальной для электрометрических измерений
ЭСТ Менделеевец |
2 |
|
Катушка со скользящим контактом КСК-1 Менделеевец |
1 |
|
Анатомическая заплечная станина |
1 |
|
Прерыватель тока |
от 4 |
|
