Контрольно-измерительные пункты КИП

ТУ 4318-013-24707490-2006

ОБЛАСТЬ ПРИМЕНЕНИЯ

Контрольно-измерительные пункты (КИП) предназначены для коммутации силовых и измерительных цепей средств электрохимической защиты и контроля их параметров. КИП могут использоваться для обозначения трасс подземных трубопроводов. Устанавливаются вдоль трасс подземных трубопроводов с определенными нормативными документами интервалами, а также на пересечениях с другими коммуникациями, дорогами, водными преградами и т.п.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

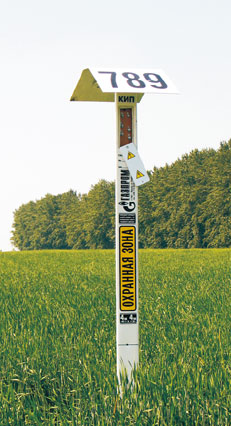

КИП состоит из стойки с информацией об объекте и контрольного щитка с контактными зажимами.

Стойка КИП изготовлена из полимерного негорючего материала и имеет при стандартных размерах малый вес. Для предотвращения возможности деформирования КИП под действием внешних факторов стойка снабжена укрепляющей вставкой. КИП оборудован светоотражающими элементами для локализации в темное время суток. Возможна комплектация КИП крышкой километрового знака.

Силовые и измерительные зажимы КИП изготавливаются из цветного металла или стали с гальванизированным покрытием и обеспечивают надежное крепление измерительных кабелей сечением до 6 мм2 и силовых – сечением до 35 мм2.

Конструкция КИП предусматривает возможность закрепления одно- и двухканальных диодно-резисторных блоков с подключением их к контрольному щитку.

КИП выпускаются двух типов – измерительные и силовые, отличающиеся конфигурацией клеммной панели (контрольного щитка).

Измерительные КИП изготавливаются на базе пластиковой стойки треугольного сечения со стороной грани 120 мм и обозначаются – вариант исполнения I. На клеммной панели измерительных КИП смонтировано 4 измерительных зажима.

Стойка силового КИП изготавливается треугольной со стороной грани 180 мм – вариант исполнения II. На клеммной панели силового КИП предусмотрено размещение 4 силовых и 12 измерительных зажимов.

ПРЕИМУЩЕСТВА

• Удобная в обслуживании клеммная панель

• Специальная конструкция силовых и измерительных зажимов обеспечивает надежное крепление кабелей

• Использование пластика в качестве материала стойки КИП обеспечивает:

  • Малый вес изделия;

  • Стойкость к воздействию окружающей среды;

  • Возможность окраски в любой цвет в соответствии с назначением трубопровода;

  • Нанесение информации в заводских условиях;

  • Снижение затрат на обслуживание.

• Яркая маркировка и наличие светоотражающих элементов позволяют локализовать трассу трубопровода даже в темное время суток

• Наличие распорок в нижней части, предотвращающих изъятие стойки КИП из грунта

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

Для оформления заказа на КИП (ТУ 4318-013-24707490-2006) используется следующее условное обозначение:

8 ПВЕК ХС-2-10-2-2,5-К
