КСК-1 Менделеевец Катушка со скользящим контактом / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
КСК-1 Менделеевец

Тип:
Катушка со скользящим контактом

ТУ:
ТУ 4318-017-24707490-2007

Краткое тех. описание:
Катушка со скользящим контактом КСК-1 Менделеевец предназначена для проведения электрометрических и геофизических измерений

Цена КСК-1 Менделеевец:
Уточняйте по телефону или через обратную связь.

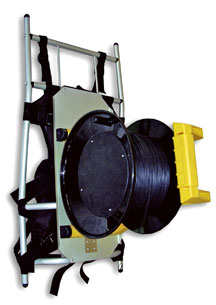

Катушка со скользящим контактом КСК-1 Менделеевец

ТУ 4318-017-24707490-2007

Катушка со скользящим контактом КСК-1 Менделеевец

Катушка со скользящим контактом КСК-1 Менделеевец

ОБЛАСТЬ ПРИМЕНЕНИЯ

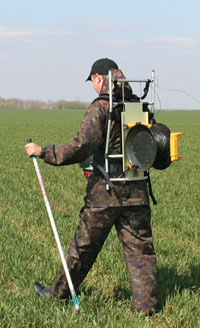

Катушка со скользящим контактом КСК-1 Менделеевец предназначена для проведения электрометрических и геофизических измерений. Используется в качестве удлинителя при последовательных измерениях без перекручивания провода.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Корпус катушки со скользящим контактом выполнен из диэлектрического пластика. Вращение барабана катушки относительно основания осуществляется за счет двух подшипников качения. Контакт входной клеммы с намотанным проводом осуществляется посредством скользящего контакта, состоящего из графитовой щетки и медного вала-контакта.

С целью уменьшения инерционности при работе и обеспечения возможности блокировки от разматывания провода при транспортировке катушка оснащается тормозным механизмом.
Для удобства переноски катушка может комплектоваться анатомической заплечной станиной. Анатомическая заплечная станина может быть выполнена в двух модификациях: обычная (СТ-1, рис.1 а), предназначенная только для переноски катушки КСК-1 или универсальная (СТ-2, рис. 1 б), предназначенная для совместного использования как с катушкой КСК-1, так и с катушкой с одноразовым эмаль-проводом.

Катушка может комплектоваться следующими видами геофизических проводов: ГУСП-141, ГУСП-142, ГСП-0.35, ГСП-0.5.

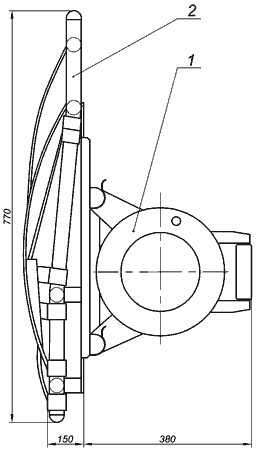

а)
1 - катушка со скользящим контактом
КСК-1 Менделеевец;
2 - анатомическая заплечная станина СТ-1.

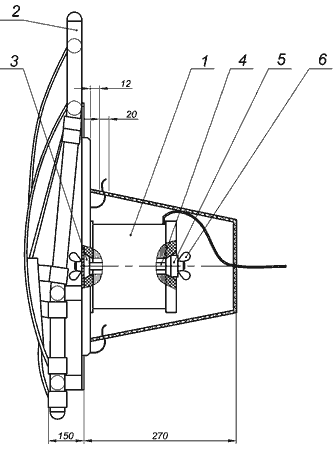

б)
1 - катушка с одноразовым эмаль-проводом;
2 - анатомическая заплечная станина СТ-2;
3 - шайба;
4 - стержень;
5 - прижимная втулка;
6 - гайка.


Рис. 1 - Анатомическая заплечная станина: а – обычная, б – универсальная

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

НАИМЕНОВАНИЕ ПАРАМЕТРОВ

ЗНАЧЕНИЕ

Тип контакта

скользящий с графитовыми щетками

Переходное сопротивление контакта, Ом, не более

0,1

Тип провода*

ГУСП-141

ГУСП-142

ГСП-0.35

ГСП-0.5

Максимальная длина провода, м*

1000

1000

1000

500

Сопротивление провода
на 1000 м длины, Ом, не более

272

165

270

80

Вес катушки в сборе с проводом
и заплечной станиной, кг, не более

7,4

7,5

9

7,7

Вес провода, кг, не более

3,4

3,5

5,0

3,7

Вес катушки без провода, кг, не более

2,0

Вес заплечной станины, кг, не более

2,0

Габаритные размеры катушки
(ширина х высота х глубина), мм, не более

320 х 400 х 260

Габаритные размеры станины
(длина х ширина х высота), мм, не более

370 х 155 х 850

Срок службы, лет, не менее

2

* Тип и длина измерительного провода определяются требованиями заказчика.

КОМПЛЕКТ ПОСТАВКИ

НАИМЕНОВАНИЕ КОМПЛЕКТУЮЩИХ ИЗДЕЛИЙ

КОЛИЧЕСТВО

Катушка со скользящим контактом КСК-1 Менделеевец, шт.

1

Провод ГУСП-141 / ГУСП-142 / ГСП-0.35 / ГСП-0.5*, м

по заказу

Анатомическая заплечная станина, шт.**

по заказу

Руководство по эксплуатации, шт.

1

Упаковка, шт.

1

* Тип и длина измерительного провода определяются требованиями заказчика.
** Тип анатомической заплечной станины определяется требованиями заказчика.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

Для оформления заказа на катушку со скользящим контактом КСК-1 Менделеевец (ТУ 4318-017-24707490-2007) используется следующее условное обозначение:

КСК-1-ГУСП141-1000-СТ1

КСК-1

катушка со скользящим контактом КСК-1 Менделеевец;

ГУСП141

тип наматываемого провода;

1000

длина наматываемого провода, м

СТ1

тип анатомической заплечной станины (СТ-1 - обычная; СТ-2 - универсальная)
