СУ-96 - система управления поворотными затворами для
регулирования давления в узлах учета нефти
Код ОКП 42 1841
ТУ4218-026-00229837-96
Система управления СУ-96 предназначена
для поддержания давления на выходе узла учета нефти (УНН) не
ниже определенного значения.
В состав системы входят: датчик давления, устройство
регулирующее УР и электрические исполнительные механизмы МЭО
во взрывозащищенном исполнении с номинальным крутящим
моментом 630Нм.

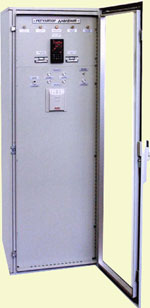

Устройство регулирующее УР-96 устанавливается в
операторной. УР-96 управляет рабочими органами поворотных
затворов (далее – затворов) при помощи механизмов в ручном
дистанционном и автоматическом режимах, изготавливается на
базе контроллера фирм Волмаг, Schneider Electric, GE Fanuc.
При применении контроллера фирм Schneider Electric, GE
Fanuc изменение и отображение параметров системы управления
СУ-96 (далее – системы) осуществляется при помощи
графического терминала.
Источник бесперебойного питания обеспечивает питание в
течение 1 ч после отключения напряжения сети.
Функции системы:
- регулирование давления на выходе УУН в
автоматическом и ручном дистанционном режимах;
- «безударный» переход при переводе режима управления
затворами с ручного на автоматический и наоборот;
- контроль и изменение параметров системы;
- прием/передача уставки давления на выходе УУН из
системы/в систему высшего уровня по сети Modbus Plus или
в виде сигнала постоянного тока от 4 до 20 мА;
- отображение параметров системы в реальном масштабе
времени;
- блокирование управления затворами в автоматическом
режимепри отказе системы;
- регистрация параметров системы при помощи самописца;
сигнализация при отказе системы.
Питание системы от сети переменного тока напряжением
220/380 В. Частота переменного тока (50±1) Гц.
Средний срок службы системы 15 лет.
|
