Назначение
Вертолетный лазерный локатор АЭРОПОИСК-ЗМ предназначен для
дистанционного обнаружения и локализации утечки природного газа (метана)
из магистрального газопровода.
Принцип работы
Принцип работы лазерного локатора основан на дифференциальном поглощении
метаном излучения на длинах волн 3,3912 и 3,3922 мкм, генерируемых
гелий-неоновым лазером. Для обнаружения утечки газа проводится
зондирование с борта вертолета подстилающей поверхности расположенной
над трубой газопровода. Зондирование ведется на двух длинах волн
оптического диапазона. В качестве излучателей используются
гелий-неоновые лазеры.
Установка
Локатор "Аэропоиск-3М" устанавливается над люком нижней подвески
вертолёта. Питание локатора осуществляется от бортовой сети вертолета.
Особенности
Локатор оборудован ЭВМ, блоком цифровой обработки сигналов,
видеокамерой, GPS-приемником. Регистрация сигнала от подстилающей
поверхности трассы осуществляется на жесткий диск встроенной ЭВМ.
Дополнительно на жесткий диск регистрируется информация с видеокамеры и
GPS-приемника. Идентификация места утечки проводится по данным
GPS-приемника и изображения подстилающей поверхности, полученной с
видеокамеры.
Технические данные:
|
Длина обследуемого участка газопровода за
один час работы составляет, км |
80-120 |
|
Высота полета, м |
60-80 |
|
Объем обнаруживаемых утечек метана,
куб.м\сутки |
200-500 |
|
Размеры диаметра пятна обзора, м |
0.6 |
|
Напряжение питание от сети постоянного тока,
В |
27 |
|
Время непрерывной работы локатора, не менее,
ч |
6 |
|
Время выхода локатора на рабочий режим, мин |
10 |
|
Время монтажа локатора составляет, мин |
20 |
|
Масса, не более, кг |
55 |
|
Габаритные размеры, мм |
350х1800х460 |
|

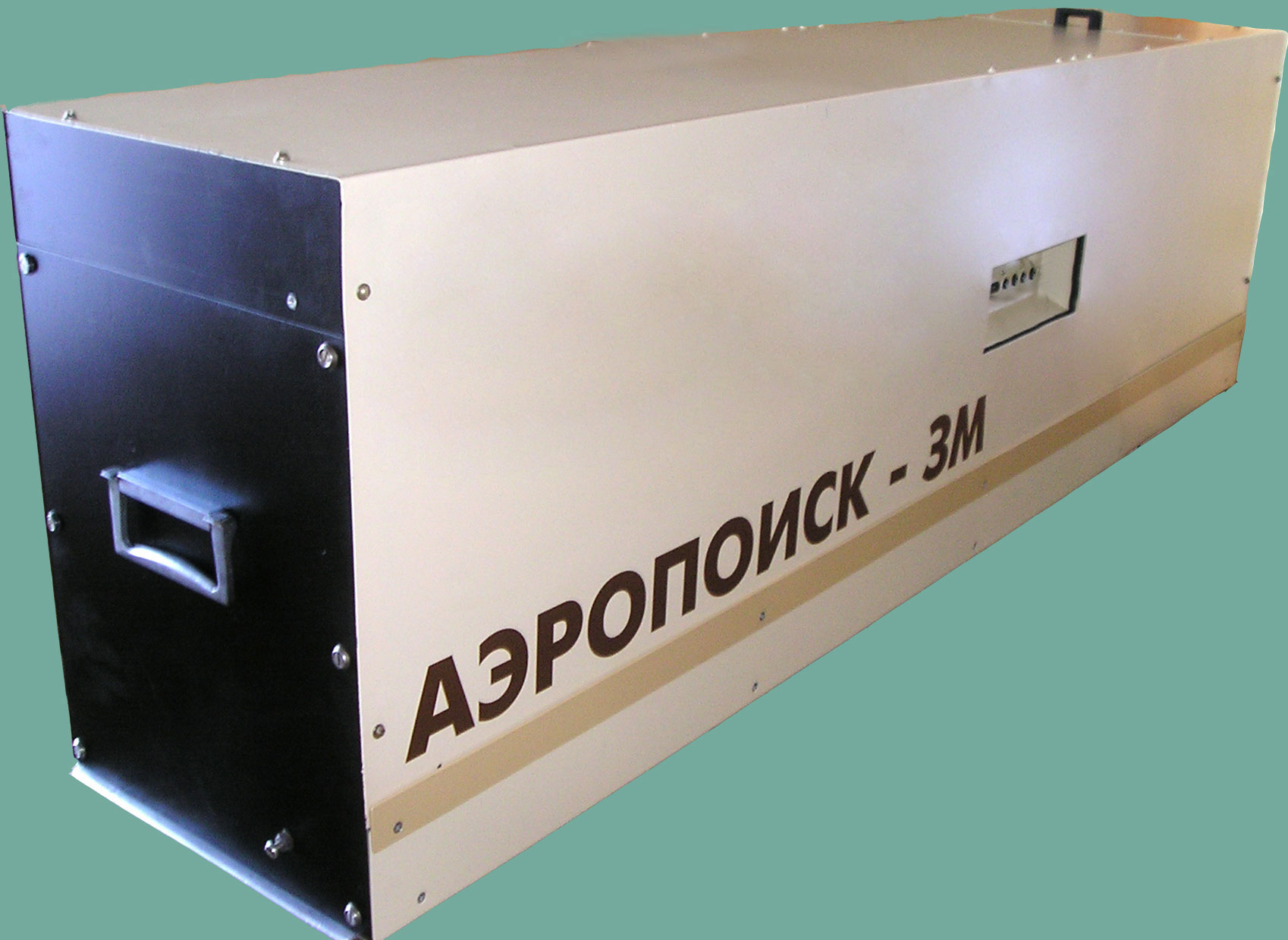

Внешний вид:

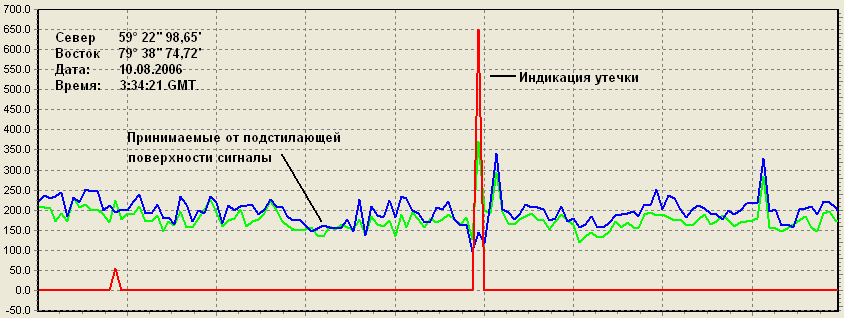

Индикация утечки:
|
