Назначение
Переносной сигнализатор прохождения очистного устройства "МДПС-3М",
предназначен для установления факта прохождения внутритрубным объектом
(очистным устройством, разделителем, снарядом дефектоскопом) реперной
точки на газо-нефтепроводе.
Принцип работы
Сигнализатор имеет два независимых канала регистрации ВТО. Принцип
работы одного из них основан на приеме и регистрации возмущений
магнитного поля, создаваемых движущимся внутритрубным объектом. Второй
канал осуществляет прием и регистрацию переменного низкочастотного
магнитного поля (22Гц), создаваемого внутритрубным объектом, оснащенным
трансмиттером (излучателем). В момент прохождения ВТО места установки
датчика сигнализатора, последний формирует соответствующий сигнал в
линию, соединяющую датчик с блоком питания и регистрации. Сигнализатор

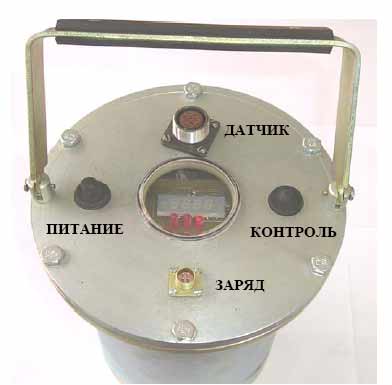

комплектуется автономным блоком питания и регистрации: "БПР-4-12М-5".
Особености
Прост при установке. Блок датчика сигнализатора монтируется на тело
трубы при помощи магнитных прижимов без нарушения целостности изоляции.
Сигнализатор работает как в составе АСУ трубопроводного транспорта, так
и автономно (Сигнализатор комплектуется автономным блоком питания и
регистрации "БПР-4-12М-5"). Не требует наличия какого-либо излучателя на
внутритрубном объекте.
Комплект поставки:
1) Датчик сигнализатора "МДПС-3М" - 1 шт.
2) Зарядное устройство - 1 шт.
3) Блок питания и регистрации "БПР-4-12М-5" - 1 шт.
4) Магнитный прижим "МП-4" - 2 шт. |
