Назначение
Переносной сигнализатор прохождения очистного устройства с радиоканалом
"МДПС-3МР", предназначен для установления факта прохождения
внутритрубным объектом (очистным устройством, разделителем, снарядом
дефектоскопом) реперной точки на газо-нефтепроводе.
Принцип работы
Сигнализатор имеет два независимых канала регистрации ВТО. Принцип
работы одного из них основан на приеме и регистрации возмущений
магнитного поля, создаваемых движущимся внутритрубным объектом. Второй
канал осуществляет прием и регистрацию переменного низкочастотного
магнитного поля (22Гц), создаваемого внутритрубным объектом, оснащенным
трансмиттером (излучателем). В момент прохождения ВТО места установки
датчика сигнализатора, последний формирует соответствующий сигнал в
линию, соединяющую датчик с блоком питания и регистрации. Блок питания и
регистрации, в свою очередь, по радиоканалу передаёт сигнал на
радиоприемник оператора. Сигнализатор комплектуется автономным блоком
питания и регистрации: "БПР-4-12МР-5" и приемником оператора, дальность
действия которого составляет до 100 метров.
Особености
Прост при установке. Блок датчика сигнализатора монтируется на тело
трубы при помощи магнитных прижимов без нарушения целостности изоляции.
Сигнализатор работает как в составе АСУ трубопроводного транспорта, так
и автономно (Сигнализатор комплектуется автономным блоком питания и
регистрации "БПР-4-12МР-5" и радиоприемником оператора). Не требует
наличия какого-либо излучателя на внутритрубном объекте.
Комплект поставки:
1) Датчик сигнализатора "МДПС-3М" - 1 шт.
2) Зарядное устройство - 1 шт.
3) Блок питания и регистрации с радиоканалом "БПР-4-12МР-5" - 1 шт.
4) Радиоприемник оператора - 1 шт.
5) Магнитный прижим "МП-4" - 2 шт.
6) Укладочный ящик - 1 шт.
|

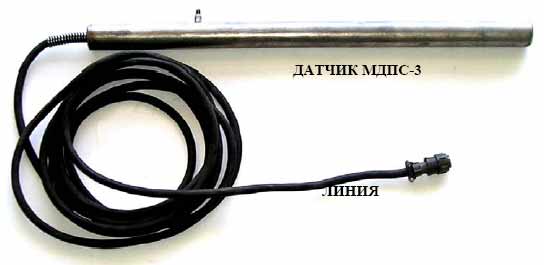

Внешний вид:

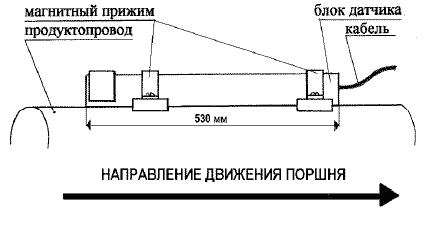

Вариант установки:
|
