Назначение
Переносной сигнализатор прохождения очистного устройства РЕПЕР-5,
предназначен для установления факта прохождения внутритрубным объектом
(очистным устройством, разделителем, снарядом дефектоскопом) реперной
точки на газо-нефтепроводе.
Принцип работы
Сигнализатор состоит из двух феррозондовых датчиков, чувствительных к
изменению магнитного поля, выполненых в герметичном корпусе и соединеных
кабелем с блоком приема и регистрации (БПР). При последовательном
прохождении внутритрубного объетком (ВТО) датчика 1, а затем и датчика
2, БПР вырабатывает звуковой сигнал регистрации ВТО, время и скорость
прохождения ВТО места установки датчиков.
Особености
Прост при установке. Устанавливается непосредственно на обваловку
трубопровода, вдоль его оси (Не требует прямого контакта с трубой).
Сигнализатор работает как в составе АСУ трубопроводного транспорта, так
и автономно. Не требует наличия какого-либо излучателя на внутритрубном
объекте.

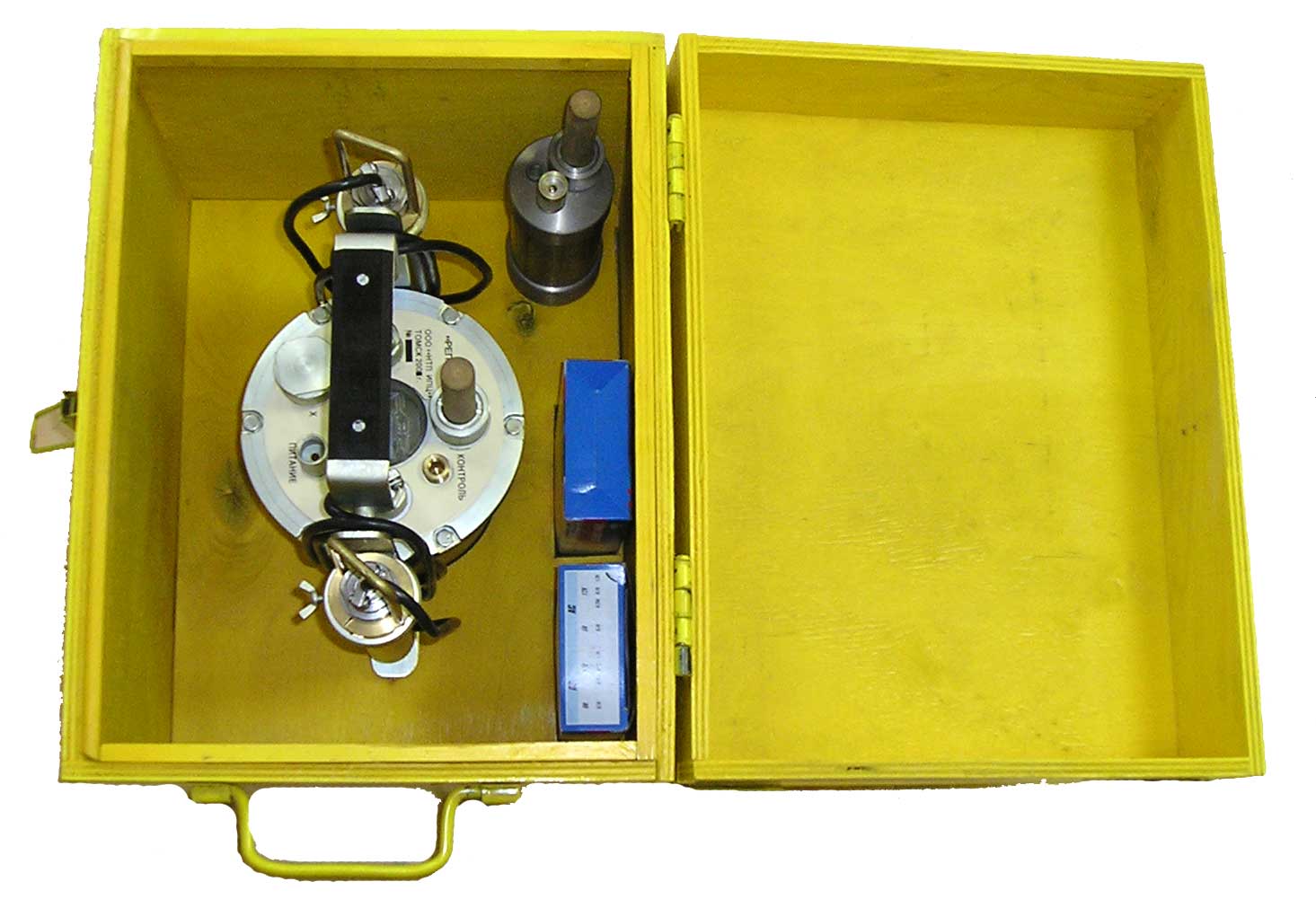

Комплект поставки:
1) Датчик феррозондовый - 2 шт.
2) Блок Питания и Регистряции - 1 шт.
3) Радиоприемник оператора - 1 шт.
4) Зарядное устройство "Сонар-МИНИ" - 1 шт.
5) Укладочный ящик - 1 шт.
|

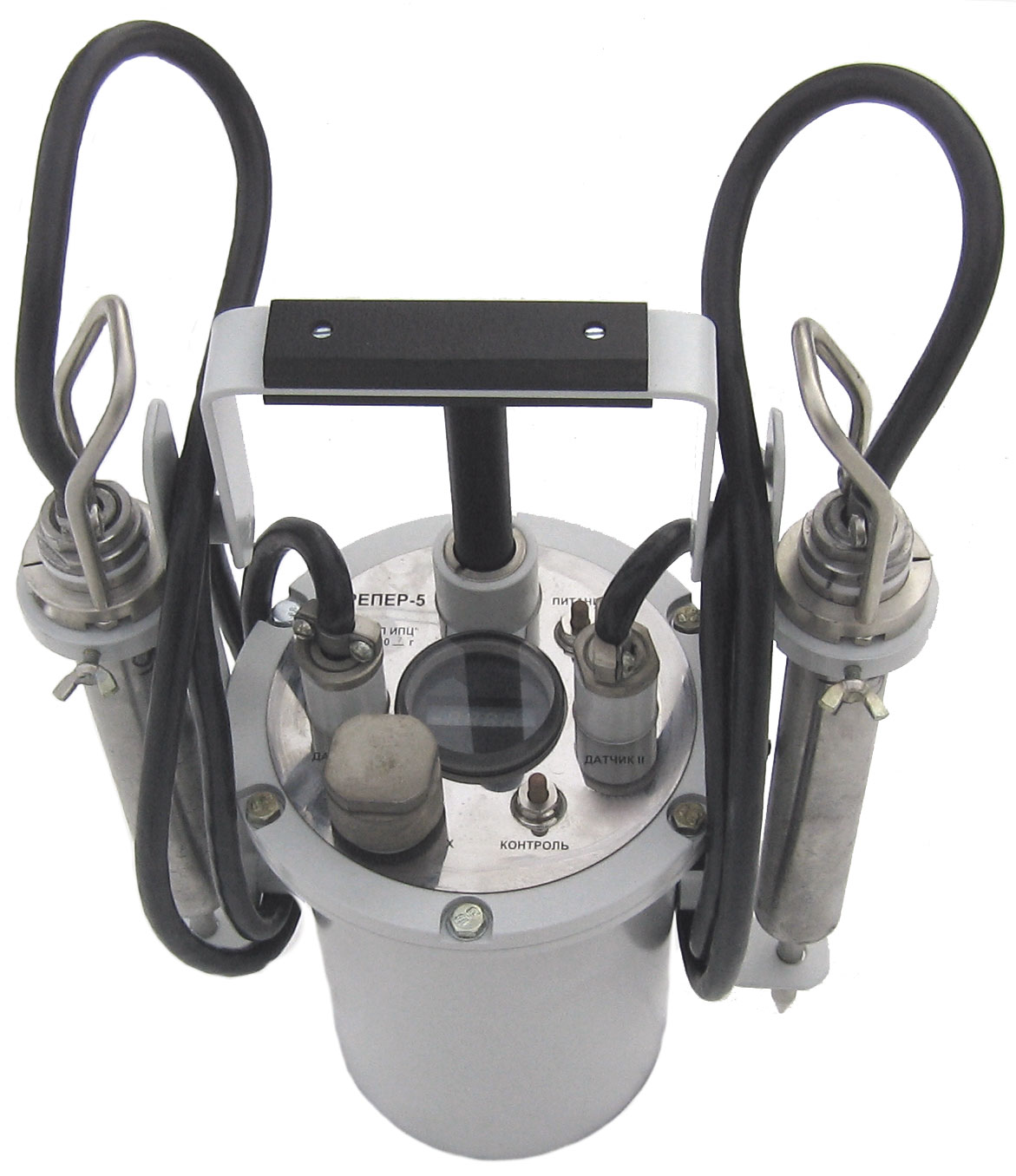

Внешний вид:
Вариант установки:
|
