Сигнализатор местоположения магнитный СММ-3

Назначение
• Сигнализатор местоположения магнитный СММ-3 (далее по тексту сигнализатор) предназначен для использования в нефтяной и газовой промышленности при оснащении очистных устройств, скребков, разделителей, дефектоскопов (далее по тексту ВТО) с целью повышения надёжности их обнаружения. В комплект сигнализатора СММ-3 входят зарядное устройство ЗУ СММ-3 и приемник ПМ-2 (поставляется отдельно или в составе поискового комплекта ПК-5).

Устройство и принцип работы
• Сигнализатор СММ-3 - автономный излучатель низкочастотного электромагнитного поля. Он состоит из оболочки, которая представляет собой герметичный цилиндр, выполненный из нержавеющей стали, в полость которого встроен излучатель переменного низкочастотного электромагнитного поля с автономной аккумуляторной батареей питания, которая представляет собой кассету из аккумуляторов НМГЦ-8,0.
• Низкочастотное переменное электромагнитное поле, излучаемое сигнализатором, фиксируется при помощи приемника магнитного поля типа ПМ-2, что позволяет определить момент прохождения ВТО или локализовать местоположение в случае его остановки в полости трубы. Применение сигнализатора СММ–3 при проведении работ по очистке или по дефектоскопии трубопровода, оснащенного сигнализаторами ДПС–7В, МДПС–3, увеличивает вероятность их срабатывания, так как датчики сигнализаторов ДПС–7В и МДПС–3 имеют дополнительный канал, регистрирующий переменное электромагнитное поле излучаемое сигнализатором СММ-3.
• Зарядное устройство ЗУ СММ-3 предназначено для проведения зарядки аккумуляторной батареи сигнализатора без нарушения герметичности его оболочки.


Конструкция
• Сигнализатор СММ-3 имеет взрывобезопасный уровень взрывозащиты, обеспечиваемый видом взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ Р 51330.1 с маркировкой взрывозащиты – 1ExdIIAT3 Х и предназначен для работы в среде природного и попутного нефтяного газа, нефти и нефтепродуктов при рабочем давлении до 8,0 МПа и может применяться в соответствии с ГОСТ Р 51330.13, ГОСТ Р 52350.14, гл 7.3 ПУЭ, Руководства по эксплуатации ИПЦЭ 2.003.010 РЭ, при соблюдении особых условий эксплуатации сигнализатора во взрывоопасных зонах помещений и наружных установках в которых возможно образование взрывоопасных смесей категории II А, групп Т1, Т2, Т3 по классификации ГОСТ Р 51330.11, ГОСТ Р 51330.5.

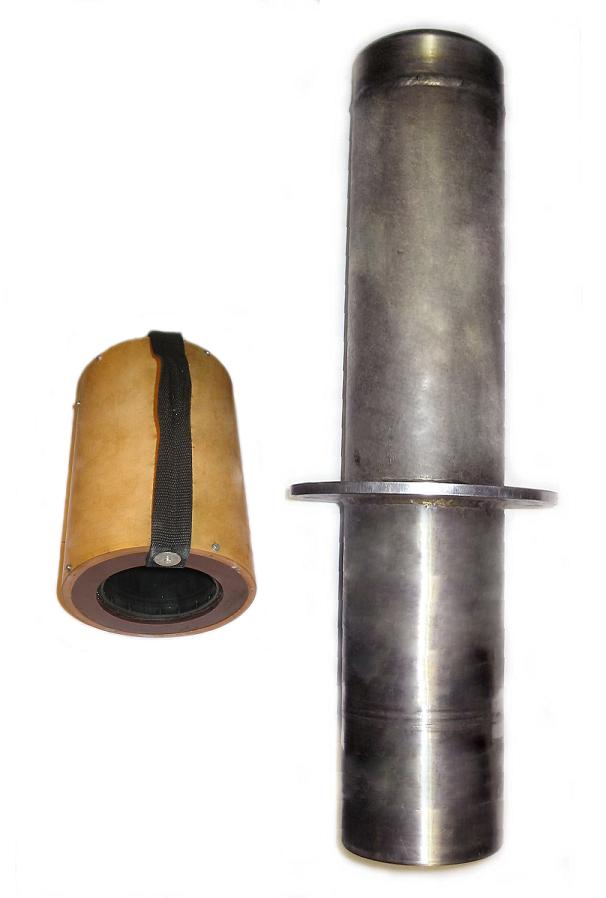

• Сигнализатор СММ-3 представляет собой герметичную, цилиндрическую оболочку выполненную из стали, в полости которой смонтированы излучатель переменного низкочастотного электромагнитного поля частотой 22±1 Гц и аккумуляторная батарея.
• Сигнализатор СММ-3 может монтироваться на ВТО со стороны его задней манжеты и крепится к центральной несущей конструкции с помощью фланца. При малых диаметрах трубопровода сигнализатор может присоединяться к ВТО гибкой сцепкой как отдельный элемент.


Особености
• Заряд аккумуляторной батареи сигнализатора не требует его вскрытия, так как осуществляется индукционным методом с помощью зарядного устройчтва ЗУ СММ-3. Контроль за состоянием батареи и управление процессом заряда осуществляется автоматически.
• Заряд аккумуляторной батареи может проводиться непосредственно на сигнализатора установленном на ВТО, когда запасовка ВТО отложена на несколько суток с момента начала работ.

Сигнализатор местоположения магнитный СММ-3

Технические данные:

Комплект поставки:
1) Сигнализатор СММ-3 - 1шт.
2) Зарядное устройство ЗУ СММ-3 - 1шт.
3) Руководство по эксплуатации ИПЦЭ 2.003.010 РЭ - 1шт.
4) Формуляр ИПЦЭ 2.003.010 ФО - 1шт.
