Описание
Технические данные

Наименование:
СМ-3001

Тип:
Устройства портативные виброизмерительные

ТУ:
ТУ 4277-002-10682495-98

Краткое тех. описание:
Для измерения, анализа, сбора и хранения вибрационных сигналов и передачи их в компьютер для диагностики состояния энерго-механического оборудования и трубопроводов в промышленных условиях, а также для проведения балансировки роторов и сбора теплотехнических параметров работы оборудования, для контроля состояния, пуско-наладочных, ремонтных и балансировочных работ энергетического оборудования в газовой, нефтяной, нефтехимической, пищевой промышленности, машиностроении, металлургии, энергетике, транспорте. Диапазоны измерения виброускорения от 0,2 до 200 м/с2 , виброскорости от 0,4 до 1000 мм/с, виброперемещения от 0,0032 до 40000 мкм. Погрешность ±10%.

Цена СМ-3001:
Уточняйте по телефону или через обратную связь.

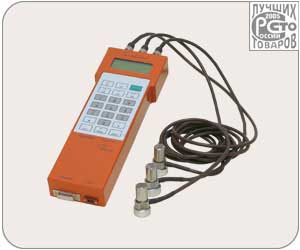

СМ-3001 - 3-х канальный вибросборщик – анализатор данных

Вибросборщик СМ-3001 является простым и компактным виброизмерительным устройством с возможностью автоматизированной диагностики.
Предназначен для измерения вибрации и сбора данных, виброналадки оборудования, балансировки роторов. Рассчитан на проведение ежедневных массовых измерений вибрации и может использоваться персоналом, не имеющим специальных знаний виброметрии.
Вибросборщик СМ-3001 хорошо зарекомендовал себя при проведении виброобследований колесно-редукторных блоков электропоездов, трубных обвязок и технологического оборудования газокомпрессорных и нефтеперекачивающих станций магистральных трубопроводов: имеет малый вес, прочную конструкцию и прост в обращении, позволяет проводить до 300 измерений за рабочую смену.
Измеренные данные выгружаются в базу данных "АРМИД®-База данных", установленную на компьютере, для системного хранения, детального анализа и диагностики.
При установленной экспертной системе "АРМИД®-ЭКСПЕРТ" проводится автоматизированная диагностика по типам оборудования с формированием следующих документов:

Списки неисправностей с указанием степени развития дефекта;
Отчеты по неисправностям;
Истории дефектов;
Технические отчеты по результатам диагностики с рекомендациями по обслуживанию и ремонту.

Вибросборщик "СМ-3001" награжден серебряным дипломом Всероссийского конкурса "100 лучших товаров России" в 2005 г. и дипломом V Международной специализированной выставки "Дефектоскопия 2004" "как средство НК и ТД, отвечающее современным требованиям контроля качества и хорошо зарекомендовавшее себя на практике".

Режимы работы:

Маршрут;
Инициативный анализ (внемаршрутные измерения);
Балансировка;
Измерение переходных процессов;
Измерение параметрии;
Анализ огибающей;
Связь с компьютером.

Программное обеспечение

Программы, загружаемые в прибор СМ-3001:

балансировка,
измерение по маршруту,
вне маршрута (инициативный анализ),
измерение на переходных режимах,
периодическая поверка.

Программы, устанавливаемые на компьютер:
Автоматизированное рабочее место инженера-диагноста "АРМИД® в составе:

"АРМИД® - База данных" для хранения, анализа и обмена информацией (опция).
"АРМИД® - ЭКСПЕРТ" - экспертная система автоматизированной диагностики неисправностей конкретных типов оборудования по заложенным в ней методикам (опция).

В составе экспертной системы поставляются программы автоматизированной диагностики неисправностей по типам оборудования:
- газоперекачивающих агрегатов ГПА-Ц-6,3, ГТН-25/76, ГПА-10-01, ГПУ-16, ГТК-10-4, ГТК-25И;
- нефтеперекачивающих агрегатов НМ 10000, НПВ 3600-90;
- колесно-редукторных блоков электропоездов.
"АРМИД® - Редактор" - программа для создания и редактирования методик (опция).

Анализируемые функции:

Форма сигнала (время);
Синхронно накопленный сигнал;
Мгновенный, усредненный и синхронно накопленный спектры;
Траектория;
Диаграмма Боде;
Диаграмма Найквиста;
Каскадный спектр;
Тренд по любому параметру;
Кепстр;
Огибающая и спектр огибающей;
Плотность вероятности сигналов.

Технические характеристики вибросборщика СМ-3001

Входы	3 измерительных канала (2 синхронных), универсальный вход для подключения датчика оборотов, параметрических датчиков, компьютера
Измеряемые параметры	СКЗ виброускорения, виброскорости, виброперемещения, напряжения
Диапазон измерений (СКЗ)	1мВ – 3В; 0,2-200 м/с2
Погрешность в диапазоне измерения	4%
Спектральный анализ	окна: Ханна, Хемминга, прямоугольное
Частотный диапазон	4 Гц – 20кГц (поддиапазоны 4- 200 Гц, 10 - 500 Гц, 10 - 1000 Гц, 10 - 2000Гц, 20 - 4000Гц, 25 - 10000 Гц, 50 - 20000 Гц)
Максимальное разрешение по частоте	0,125Гц
Количество линий спектра	200, 400, 800, 1600
Динамический диапазон	не хуже 63дБ
Измеряемые функции	форма сигнала, спектр, разгонные характеристики, огибающая, траектория
Частоты детектора огибающей	3, 6, 12 кГц (1/2 октавы)
Память	запись до 758 спектров по 400 линий или 128 временных выборок по 1024 точки
Питание	5 аккумуляторных батарей по 1,2 В
Потребление тока	не более 100 mА
Время непрерывной работы	не менее 8 час
Исполнение	взрывозащищенное, класс ExibIIAT4X
Диапазон рабочих температур	(-10 – +55)°С
Конструктивное исполнение	цельнофрезерованный алюминиевый корпус, жидкокристаллический дисплей с разрешением 4х16, 21 кнопочнаяклавиатура
Габаритные размеры	(290x96x36) мм
Масса	1,0 кг (с аккумуляторами)

Комплектность вибросборщика СМ-3001:

Наименование	Кол-во, шт.
Вибросборщик СМ-3001 в сборе	1
Датчик пьезоэлектрический с кабелем	3
Магнит для крепления датчика	3
Кронштейн для установки 3-х вибродатчиков (“кубик”).	1
Датчик оборотов ДО-01 с кабелем и магнитной стойкой	1
Светоотражающая лента	1
Шина компьютерная для связи с ПК	1
Зарядное устройство	1
Защитный чехол	1
Сумка для переноски (кейс)	1
Дискета экспресс-проверки СМ-3001	1
Программный загрузочный модуль СМ-3001 (обмен с компьютером, просмотр файлов, регистрация прибора, балансировки)	1
"АРМИД® - База данных" *	1
"АРМИД® - ЭКСПЕРТ" , "АРМИД® - Редактор"	1
Программы автоматизированной диагностики по типам оборудования *
Эксплуатационная документация	1

* -опция
