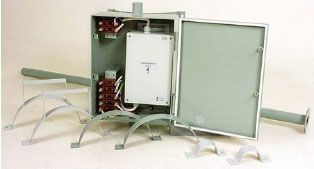

Кабельный ящик аппаратуры защиты КЯ-АЗ
|
|
|
Назначение
изделия
КЯ-АЗ предназначен для установки защитного
фильтра ЗФ-220, устройств защиты от токовых перегрузок типа АВМ,
а также для соединения разделанных жил кабеля в местах переходов воздушной линии
питания в кабель.
Область применения
Сигнальные установки автоблокировки при децентрализованном размещении
аппаратуры.
КЯ-АЗ устанавливается на опоре продольных линий
электроснабжения. Ввод кабеля в КЯ-АЗ осуществляется через
специальные трубы, монтируемые на опоре.
Комплект крепления КЯ-АЗ обеспечивает
гальваническую изоляцию корпуса кабельного ящика от опоры и подводящих труб.
Комплект поставки
|
— кабельный ящик КЯ-АЗ |
— количество по заказу; |
|
— комплект крепления ящика |
— 1 шт. на каждое изделие; |
|
— рекомендации по монтажу кабельного ящика |
— 1 шт. на каждое изделие; |
|
— ключ |
— 1 шт. на каждое изделие; |
|
— этикетка |
— 1 шт. на каждое изделие. |
Дополнительно, по отдельному заказу, поставляется комплект
труб в следующих конструктивных исполнениях в зависимости от высоты (Н) ввода
кабеля на опоре:
|
Наименование
|
Н, мм
|
|
Комплект труб № 1 ЕИУС.301629.001 |
4845
|
|
Комплект труб № 2 ЕИУС.301629.001-01 |
6045
|
|
Комплект труб № 3 ЕИУС.301629.001-02 |
7245
|
При замене КЯ-10 на КЯ-АЗ может
использоваться существующий комплект труб, предназначенный для ввода кабеля в КЯ-10.
Основные технические характеристики
— Масса КЯ-АЗ без установленной аппаратуры
не превышает 20 кг.
— Габариты КЯ-АЗ без комплекта крепления — не более 515×340×170 мм.
— КЯ-АЗ рассчитан на эксплуатацию в условиях умеренного и холодного
климата (исполнение УХЛ1 по ГОСТ 15150-69), в диапазоне рабочих
температур от минус 60°С до плюс 65°С.
— В соответствии с условиями размещения по допускаемым механическим
и климатическим воздействиям изделие относится к классификационным группам К4
и МС2 по ОСТ 32.146 — 2000.
— Степень защиты КЯ-АЗ от попадания внутрь его корпуса твердых тел
и воды в соответствии с ГОСТ 14254 — IР54.
Пример заказа:
КЯ-А3 ЕИУС.646181.001
КЯ-А3 ЕИУС.646181.001 с комплектом труб
КЯ-А3 ЕИУС.646181.001 с комплектом труб ЕИУС.301629.001-01
Примечание: в случае отсутствия в заказе варианта
исполнения комплекта труб, КЯ-АЗ комплектуется комплектом труб № 1
ЕИУС.301629.001.
|
