Приемники тональных рельсовых цепей с цифровой
обработкой сигналов ПП3С (ПП3СМ), ПП4С
|
|
|
Назначение
изделия
Приемники тональных рельсовых цепей с цифровой обработкой сигналов
предназначены для определения состояния тональных рельсовых цепей и передачи
информации о нем в системы блокировки и электрической централизации. Приемники
обеспечивают работу с амплитудно-манипулированными сигналами рельсовых цепей ТРЦЗ
с несущими частотами 420, 480, 580, 720 и 780 Гц и ТРЦ4 с несущими
частотами 4545, 5000 и 5555 Гц и частотами манипуляции 8 и 12 Гц.
Область применения
Областью применения приемников являются участки железнодорожных линий (в том
числе метрополитена) с любым видом тяги поездов и возможностью размещения
в релейных помещениях станций и в релейных шкафах. Конструктивно и электрически
приемники полностью совместимы с находящимся в настоящее время в эксплуатации
оборудованием тональных рельсовых цепей ТРЦ3 и ТРЦ4.
Функциональные аналоги
ПП (ПП1), ППМ, ПРЦ4Л (ПРЦ4Л1), ПП3 (ПП3М), ПП4.
Отличительные особенности
— повышенная безопасность, обеспечиваемая двухпроцессорным
схемотехническим построением, цифровой фильтрацией входного сигнала
и применением высоконадежных элементов;
— высокая помехозащищенность, обеспечивающая функционирование по 1 классу ТС ЖАТ
с критерием качества «А»
— возможность передачи информации о неисправности приемника в систему
диспетчерского контроля (ДК);
— возможность автоматического переключения на резерв в случае перехода прибора
в защитное состояние;
— расширенный температурный диапазон функционирования (от −45°С до +80°С);
— стабильность выходных параметров во всем диапазоне питающего напряжения;
— низкая потребляемая мощность;
— малая масса приборов.
Комплект поставки
|
— приемник |
— количество по заказу; |
|
— разъем для снятия защитного состояния |
— 1 шт. на 10 изделий или меньшее количество,
направляемое в один адрес; |
|
— паспорт |
— 1 шт. на каждое изделие; |
|
— руководство по эксплуатации |
— 1 шт. на 10 изделий или меньшее количество,
направляемое в один адрес. |
Основные технические характеристики
— Электропитание приемников может осуществляться как
от источника однофазного переменного тока частотой 50 Гц номинальным действующим
напряжением 17,5 В с допускаемыми отклонениями от 15 до 19,5 В, так
и от источника постоянного тока номинальным действующим напряжением 24 В
с допускаемыми отклонениями от 20 до 34 В.
— Потребляемая мощность — не более 3,5 ВА.
— Приемники обеспечивают прием АМ сигналов с одной из несущих частот —
420 ±2 Гц, 480 ±2 Гц, 580 ±3 Гц, 720 ±4 Гц, 780 ±4 Гц, 4545 ±10 Гц, 5000 ±10 Гц,
5555 ±10 Гц, и частотой модуляции 8 Гц или 12 Гц.
— Чувствительность приемников составляет:
по напряжению АМ сигнала: 0,37…0,45 В, ПП3СМ —
0,64…0,76 В, ПП4С — 0,14…0,17 В;
по току АМ сигнала в селективном режиме: ПП3С — 1,76…2,03 мА;
ПП4С — 1,08…1,24 мА.
— Коэффициент возврата — не менее 0,8.
— Входное сопротивление на средней частоте полосы пропускания — от 120 Ом
до 160 Ом.
— Приемник обеспечивает передачу в систему ДК информации о работоспособности
изделия.
— Обеспечивается визуальная индикация наличия питания и приема сигнала, а также
перехода в защитное состояние.
— Масса прибора — не более 2,5 кг.
— Габаритные размеры — 228×84×230 мм.
— Приемники изготовлены в корпусе реле НШ.
— Приемники ПП3С и ПП4С взаимозаменяемы без проведения дополнительного монтажа
с приемниками типа ПП3, ПП31 и ПП4, ПП41, соответственно, и не требуют
подключения блоков БФ-8 (БФ-12).
— Приемники ПП3С (ПП3СМ) и ПП4С взаимозаменяемы с приемниками типа ПП, ПП1 (ППМ,
ПП1М) и ПРЦ4Л (ПРЦ4Л1), соответственно. При этом требуется установка штепсельной
розетки НШ вместо розетки ДСШ, а из схемы подключения дополнительного
исполнительного реле исключается блок БВС-4Л.

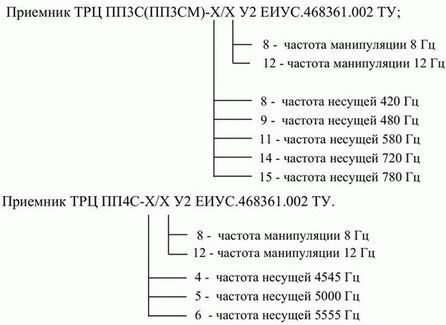

Пример заказа:
|
