Неразъемные взрывозащищенные термошкафы модификации 3.909.013
Термошкаф состоит из внутреннего и наружного корпусов, выполненных из стали.
Промежутки между корпусами заполнены теплоизолирующим материалом.
Термошкаф имеет теплоизолирующую дверь с двумя замками и уплотнитель по всему
периметру из морозостойкой резины. Снизу термошкаф имеет четыре съемных опоры
для установки на месте эксплуатации.
С одной из сторон термошкафа имеются кабельные вводы для проводов и зажимы
заземления.
Основные технические характеристики
| № п/п |
Габаритные размеры L×B×H, мм |
Внутренние размеры L’×B’×H’, мм |
Обогрев |
Маркировка взрывозащиты |
| 1 |
600×600×1400 |
485×520×1280 |
Электрообогрев Р=200 Вт |
2ЕхedmiaBT4X |
| 2 |
800×600×1400 |
685×520×1280 |
| 3 |
600×500×1000 |
485×420×880 |
| 4 |
600×500×1000 |
485×420×880 |
| 5 |
600×350×800 |
490×250×670 |
| 6 |
600×600×1800 |
485×520×1680 |
Электрообогрев Р=400 Вт |
| 7 |
800×600×1800 |
685×520×1680 |
| 8 |
1000×600×1800 |
885×520×1680 |
| 9 |
600×600×1400 |
485×520×1280 |
Пар, вода |
2ЕхеmiaIIСТ5Х
(Т воды 95°С)
2ЕхеmiaIIСТ4Х
(Т
пара 135°С)
2ЕхеmiaIIСТЗХ
(Т пара 200°С) |
| 10 |
800×600×1400 |
685×520×1280 |
| 11 |
600×600×1800 |
485×520×1680 |
| 12 |
800×600×1800 |
685×520×1680 |
| 13 |
1000×600×1800 |
885×520×1680 |
| 14 |
800×600×800 |
685×520×685 |
| 15 |
600×600×1400 |
485×520×1280 |
нет |
2ЕхеmIIТ5Х |
| 16 |
800×600×1400 |
685×520×1280 |
| 17 |
600×600×1800 |
485×520×1680 |
| 18 |
800×600×1800 |
685×520×1680 |
| 19 |
1000×600×1800 |
885×520×1680 |
| 20 |
800×600×1000 |
685×520×885 |
| 21 |
600×500×700 |
500×400×600 |
| 22 |
900×530×700 |
800×450×600 |
| 23 |
600×500×700 |
500×400×600 |
Электрообогрев Р=200 Вт |
2ЕхedmiaIIBT4X |
| 24 |
600×500×700 |
500×400×600 |
| 25 |
530×350×530 |
447×288×447 |
| 26 |
500×430×510 |
410×350×410 |
| 27 |
1028×850×850 |
900×730×730 |

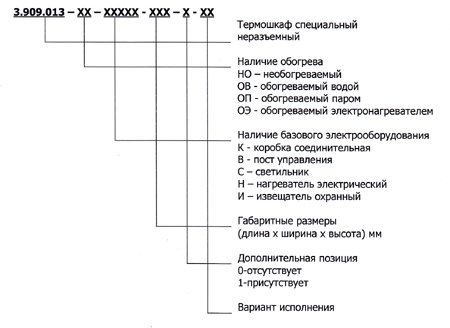

Структура условного обозначения термошкафов модификации 3.909.013
Пример записи обозначения термошкафа
Термошкаф специальный модификации 3.909.013 — обогреваемый
электронагревателем, с полным комплектом базового электрооборудования: коробка
соединительная КП24, пост управления КУ, светильник, нагреватель электрический,
извещатель охранный; с габаритными размерами — 600×600×1400 мм, без
дополнительной позиции, вариант исполнения 01.
«Термошкаф 3.909.013 - ОЭ - КВСНИ - 600×600×1400 – 0 – 01
0.390.005 ТУ»
Габаритные размеры указаны без учета рым-болтов и съемных опор.
По согласованию с Заказчиком:
- изготавливаются термошкафы нестандартных размеров не указанных
в таблице;
- производиться комплектование дополнительным оборудованием (коммутирующие
устройства, монтажные приспособления и т.д.);
- определяется расположение и количество кабельных вводов.
|
