БЛОКИ ДИОДНО-РЕЗИСТОРНЫЕ БДРМ-10, БДРМ-25, БДРМ-50

ОКП 34 1521

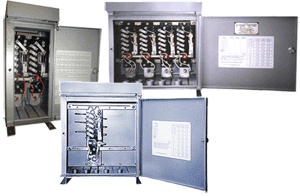

Блоки диодно-резисторные БДРМ-10,-25,-50

Назначение

Блоки диодно-резисторные БДРМ предназначены для совместной электрохимической защиты нескольких подземных металлических сооружений от одной СКЗ.

Могут быть использованы в качестве поляризованного дренажа и регулируемых резисторов с диодами для устранения вредного взаимного влияния соседних коммуникаций с раздельной защитой.

Особенности

Изготавливаются в климатическом исполнении УХЛ категории размещения 1 и предназначен для установки на открытом воздухе.

Могут использоваться для распределения защитного тока от выпрямителя на несколько (до четырех) подземных отдельных сооружений.

Наличие исполнений с каналами как прямой (катоды диодов объединены со входом), так и обратной проводимости (аноды диодов объединены со входом). При этом в одном БДРМ допускается наличие каналов разной проводимости.

Наличие исполнений со встроенным измерительным прибором для контроля тока в каждом канале (БДРМ с индексом И).

Условия эксплуатации

Обеспечивают надежную и устойчивую работу в условиях воздействия следующих климатических факторов:
- верхнее значение температуры окружающего воздуха + 45 °С;
- нижнее значение температуры окружающего воздуха минус 60 °С;
- верхнее значение относительной влажности окружающего воздуха 98% при температуре 25 °С.

Нормативное обеспечение

Сертификат соответствия РОССRU.АЯ21.Н00322.

Разрешение на применение № РСС 00-25802.

Соответствуют:
- ГОСТ 9.602-2005, ГОСТ Р 51164-98;
- требованиям технических условий ИЖСК.656131.001 ТУ.

БДРМ, предназначенные для экспорта, дополнительно соответствуют требованиям РД 16 01.007-88.

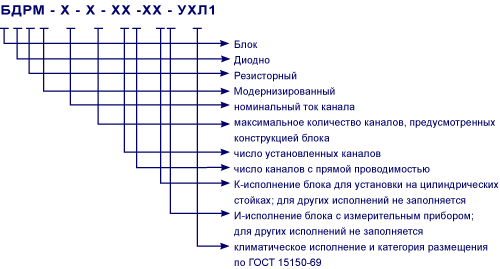

Структура условного обозначения выпрямителя

Основные параметры

Наименование параметров	БДРМ-10-4-ХХ-ХХ-УХЛ1	БДРМ-10-2-ХХ-ХХ-УХЛ1	БДРМ-25-4-ХХ-ХХ-УХЛ1	БДРМ-25-2-ХХ-ХХ-УХЛ1	БДРМ-50-1-ХХ-ХХ-УХЛ1
1. Kоличество размещаемых каналов, шт	3 или 4	1 или 2	3 или 4	1 или 2	1
2. Параметры одного канала:
-номинальный ток канала, А	10		25		50
-суммарное сопротивление регулируемых резисторов, Ом	0,3±0,03		0,24±0,024		0,24±0,024
-номинальная величина одного регулировочного резистора, Ом	0,05±0,005		0,04±0,004		0,04±0,004
-диапазон регулирования сопротивления канала, Ом	0-0,3		0-0,24		0-0,24
-допустимое обратное напряжение, В	1000
3. Назначенный ресурс с вероятностью 0,9, не менее, час	100000
4. Наработка на отказ, не менее, час	25000
6. Масса, кг, не более	21,9	13,8	22,5	14,1	18,0
7. Габаритные размеры, мм	400х250х500	200х250х500	400х250х500	200х250х500	400х200х500
8. Гарантийный срок со дня ввода БДРМ в эксплуатацию, мес.	36
9. Гарантийный срок хранения, мес.	6
10. Установленный срок службы, лет	20
Примечание: 1. Допускается в одном блоке параллельная работа каналов одинаковой проводимости, при этом сопротивления параллельно работающих каналов должны быть одинаковыми и не менее 0,02 Ом. 2. Допускается параллельная работа блоков с каналами одинаковой проводимости, при этом сопротивления каждого канала в параллельно работающих блоках должны быть одинаковыми и не менее 0,02 Ом.

Функциональные возможности

Позволяют поддерживать на всех защищаемых сооружениях требуемый защитный потенциал от одной СКЗ путем установки соответствующего сопротивления в каналах блока БДРМ.

Позволяют поддерживать требуемый защитный потенциал на муфтах и кабелях связи от СКЗ, подключенной к трубопроводу.

Могут быть использованы в качестве поляризованного дренажа и регулируемых резисторов с диодами.

Имеют эффективную защиту от грозовых разрядов.

Конструкция

Размещены в шкафу бескаркасного типа с повышенной вандалоустойчивостью.

Охлаждение естественное воздушное.

Степень защиты IP34 по ГОСТ 14254.

Необходимая величина тока на защищаемом подземном сооружении обеспечивается изменением сопротивления канала путем переключения перемычек.

Устанавливаются блоки на горизонтальном основании (фундамент, рама и т. д.). Кроме того, блоки БДРМ-10-2-ХХ-КХ-УХЛ1 и БДРМ-25-2-ХХ-КХ-УХЛ1 могут быть установлены на вертикальных стойках (например, на стойках СКИП-1Б, СКИП-2Б) с помощью крепежных хомутов, входящих в комплект поставки.

Конструкция контактных зажимов допускает подключение проводов и кабелей как оконцованных, так и без оконцевания.

Уплотнение патрубков рекомендуется осуществлять с помощью пенополиуретана.

Надежный электрический контакт с кабелем нагрузки без применения наконечников и других видов оконцевания жил сечением до 35 мм2.

По способу защиты человека от поражения электрическим током соответствуют классу 01 ГОСТ 12.2.007.0-75

Отвечают требованиям пожаробезопасности согласно ГОСТ 12.1.004-91.

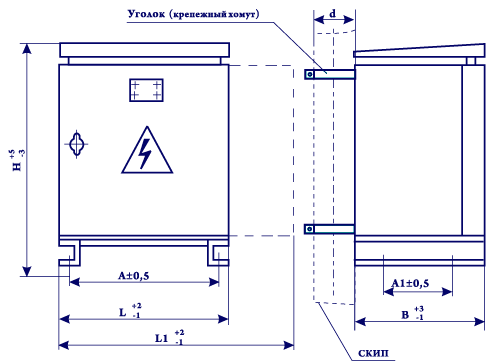

Габаритные и установочные размеры

Типовое исполнение блоков БДРМ-10

Обозначение	Тип	Размеры, мм								Масса, кг
		А	А1	В	В1	L	L1	H	d
ИЖСK.656131.005	БДРМ-10-4-30-УХЛ1	375	200	250	268	400	782	500	-	20,1
-01	БДРМ-10-4-31-УХЛ1
-02	БДРМ-10-4-32-УХЛ1
-03	БДРМ-10-4-33-УХЛ1
-04	БДРМ-10-4-40-УХЛ1									21,5
-05	БДРМ-10-4-41-УХЛ1
-06	БДРМ-10-4-42-УХЛ1
-07	БДРМ-10-4-43-УХЛ1
-08	БДРМ-10-4-44-УХЛ1
ИЖСK.656131.004	БДРМ-10-2-10-УХЛ1	175	200	250	268	200	382		-	11,4
-01	БДРМ-10-2-11-УХЛ1
-02	БДРМ-10-2-20-УХЛ1									12,8
-03	БДРМ-10-2-21-УХЛ1
-04	БДРМ-10-2-22-УХЛ1
-05	БДРМ-10-2-10-K-УХЛ1								110...170	12,0
-06	БДРМ-10-2-11-K-УХЛ1
-07	БДРМ-10-2-20-K-УХЛ1									13,4
-08	БДРМ-10-2-21-K-УХЛ1
-09	БДРМ-10-2-22-K-УХЛ1
ИЖСK.656131.005-09	БДРМ-10-4-30-И-УХЛ1	375	200	250	268	400	782		-	20,5
-10	БДРМ-10-4-31-И-УХЛ1
-11	БДРМ-10-4-32-И-УХЛ1
-12	БДРМ-10-4-33-И-УХЛ1
-13	БДРМ-10-4-40-И-УХЛ1									21,9
-14	БДРМ-10-4-41-И-УХЛ1
-15	БДРМ-10-4-42-И-УХЛ1
-16	БДРМ-10-4-43-И-УХЛ1
-17	БДРМ-10-4-44-И-УХЛ1
ИЖСK.656131.004-10	БДРМ-10-2-10-И-УХЛ1	175	200	250	268	200	382		-	11,8
-11	БДРМ-10-2-11-И-УХЛ1
-12	БДРМ-10-2-20-И-УХЛ1									13,2
-13	БДРМ-10-2-21-И-УХЛ1
-14	БДРМ-10-2-22-И-УХЛ1
-15	БДРМ-10-2-10-KИ -УХЛ1								110...170	12,4
-16	БДРМ-10-2-11-KИ-УХЛ1
-17	БДРМ-10-2-20-KИ-УХЛ1									13,8
-18	БДРМ-10-2-21-KИ-УХЛ1
-19	БДРМ-10-2-22-KИ-УХЛ1

Типовое исполнение блоков БДРМ-25

Обозначение	Тип	Размеры, мм							Масса, кг
		А	А1	В	L	L1	H	d
ИЖСK.656131.005	БДРМ-25-4-30-УХЛ1	375	200	250	400	782	500	-	20,6
-01	БДРМ-25-4-31-УХЛ1
-02	БДРМ-25-4-32-УХЛ1
-03	БДРМ-25-4-33-УХЛ1
-04	БДРМ-25-4-40-УХЛ1								22,1
-05	БДРМ-25-4-41-УХЛ1
-06	БДРМ-25-4-42-УХЛ1
-07	БДРМ-25-4-43-УХЛ1
-08	БДРМ-25-4-44-УХЛ1
ИЖСK.656131.004	БДРМ-25-2-10-УХЛ1	175	200	250	200	382		-	11,5
-01	БДРМ-25-2-11-УХЛ1
-02	БДРМ-25-2-20-УХЛ1								13,1
-03	БДРМ-25-2-21-УХЛ1
-04	БДРМ-25-2-22-УХЛ1
-05	БДРМ-25-2-10-K-ХЛ1							110...170	12,1
-06	БДРМ-25-2-11-K-УХЛ1
-07	БДРМ-25-2-20-K-УХЛ1								13,7
-08	БДРМ-25-2-21-K-УХЛ1
-09	БДРМ-25-2-22-K-УХЛ1
ИЖСK.656131.001-09	БДРМ-25-4-30-И-УХЛ1	375	200	250	400	782		-	21,0
-10	БДРМ-25-4-31-И-УХЛ1
-11	БДРМ-25-4-32-И-УХЛ1
-12	БДРМ-25-4-33-И-УХЛ1
-13	БДРМ-25-4-40-И-УХЛ1								22,5
-14	БДРМ-25-4-41-И-УХЛ1
-15	БДРМ-25-4-42-И-УХЛ1
-16	БДРМ-25-4-43-И-УХЛ1
-17	БДРМ-25-4-44-И-УХЛ1
ИЖСK.656131.002-10	БДРМ-25-2-10-И-УХЛ1	175	200	250	200	382		-	11,9
-11	БДРМ-25-2-11-И-УХЛ1
-12	БДРМ-25-2-20-И-УХЛ1								13,5
-13	БДРМ-25-2-21-И-УХЛ1
-14	БДРМ-25-2-22-И-УХЛ1
-15	БДРМ-25-2-10-KИ-УХЛ1							110...170	12,5
-16	БДРМ-25-2-11-KИ-УХЛ1
-17	БДРМ-25-2-20-KИ-УХЛ1								14,1
-18	БДРМ-25-2-21-KИ-УХЛ1
-19	БДРМ-25-2-22-KИ-УХЛ1

Типовое исполнение блоков БДРМ-50

Обозначение	Тип	Размеры, мм							Масса, кг
		А	А1	В	L	L1	H	d
ИЖСK.656131.006	БДРМ-50-1-10-УХЛ1	375	200	250	400	782	500	-	17,6
-01	БДРМ-50-1-11-УХЛ1
-02	БДРМ-50-1-10-И-УХЛ1	375	200	250	400	782	500		18
-03	БДРМ-50-1-11-И-УХЛ1

Крепление БДРМ-10, БДРМ-25, БДРМ-50 на вертикальную поверхность

С помощью кронштейнов ИЖСК.301561.043 и ИЖСК.301561.043-1 блоки БДРМ-10, БДРМ-25, БДРМ-50 могут быть установлены на вертикальную поверхность. В кронштейнах имеются по два отверстия 11 мм для крепления к БДРМ и по два отверстия 9 мм для крепления к стене.

Кронштейны ИЖСК.301561.043 и ИЖСК.301561.043-1 не входят в комплект поставки БДРМ, заказываются отдельно.

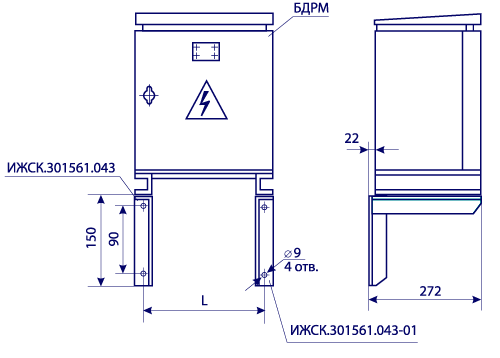

Габаритные и установочные размеры (при креплении БДРМ на кронштейнах)

Для БДРМ-10-2-ХХ-ХХ-УХЛ1, БДРМ-25-2-ХХ-ХХ-УХЛ1 L=171
Для БДРМ-10-4-ХХ-Х-УХЛ1, БДРМ-25-4-ХХ-Х-УХЛ1, БДРМ-50-1-ХХ-Х-УХЛ1 L=371

Схемы подключения

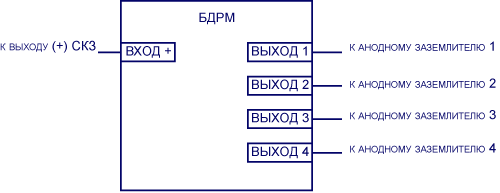

Cхема подключения 4-х канального БДРМ с каналами прямой проводимости.

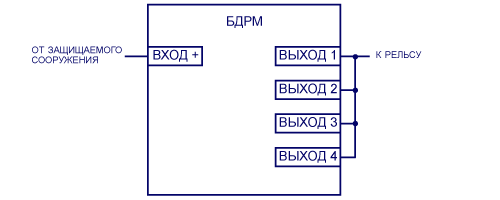

Cхема подключения 4-х канального БДРМ с каналами обратной проводимости.

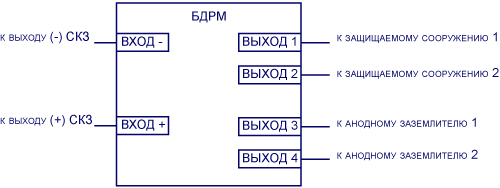

Cхема подключения 4-х канального БДРМ с двумя каналами прямой и двумя - обратной проводимости.

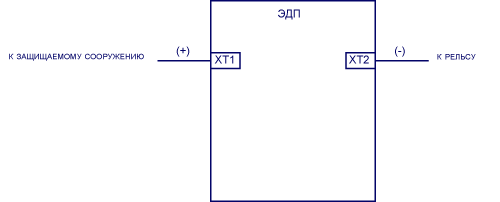

Cхема подключения 4-х канального БДРМ с каналами обратной проводимости в качестве электродренажа.

Подключение других модификаций БДРМ осуществляется аналогично.

Пример записи условного обозначения изделия при заказе

БДРМ-10, БДРМ-25, БДРМ-50
а) Для поставок по России:
БДРМ-25-4-44-УХЛ1, ИЖСК.656131.001 ТУ - блок диодно-резисторный с номинальным током каналов 25 А, четырехканальный, все каналы прямой проводимости (катоды диодов объединены со входом);
БДРМ-10-2-21-К-УХЛ1, ИЖСК.656131.001 ТУ - блок диодно-резисторный с номинальным током каналов 10 А, двухканальный, один канал прямой проводимости, один канал обратной проводимости, для установки на СКИП.
б) Для поставок на экспорт:
БДРМ-50-1-11-И-УХЛ1, ИЖСК.656131.001 ТУ, экспорт - блок диодно-резисторный с номинальным током канала 50 А, с одним каналом прямой проводимости (катод диода подключен ко входу блока), с измерительным прибором.

Кронштейны крепления БДРМ
Кронштейны ИЖСК.301561.043 и ИЖСК.301561.043-1 для крепления БДРМ.
