БЛОК ПЛАСТИН-ИНДИКАТОРОВ СКОРОСТИ КОРРОЗИИ БПИ-2

Блоки пластин-индикаторов скорости коррозии БПИ-2 предназначены для определения опасности коррозии и эффективности действия электрохимической защиты от коррозии подземных стальных сооружений.

Особенности


Оценка общей коррозии и порядок ее средней скорости осуществляется путем периодического контроля продольной электропроводимости набора пластин-индикаторов, имеющих разные толщины.

Могут поставляться укрепленным на корпусе неполяризующегося электрода сравнения ЭНЕС-1, ЭНЕС-1МС-2 или ЭНЕС-3М, при этом блоки помимо основной функции выполняют функцию датчика потенциала.

Являются изделиями однократного применения; в процессе эксплуатации не подлежит восстановлению и ремонту.

Условия эксплуатации


Обеспечивают надежную и устойчивую работу в условиях воздействия следующих климатических факторов:
- верхнее значение температур окружающей среды + 100 °С;
- нижнее значение температур окружающей среды минус 40 °С;
- верхнее значение относительной влажности 100% при температуре 35 °С.

Нормативное обеспечение


Сертификат соответствия РОССRU.АЯ21.Н00339.

Соответствуют требованиям технических условий ТУ 42 1549-001-51996521-01.

Основные параметры


* По требованию заказчика длина и сечение проводников моут быть изменены.

Конструкция

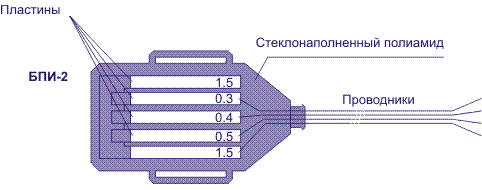

БПИ-2 состоит из трех пластин шириной 2 мм и толщиной 0,3 мм, 0,4 мм и 0,5 мм, соединенных с общей пластиной толщиной 1,5 мм (рис.1). К каждой из пластин подсоединен контрольный проводник. Корпус блока выполнен из стеклонаполненного полиамида. По назначению, с учетом особенностей применения выпускаются блоки различных модификаций, приведенных в таблице:


Модификации


Тип блока	БПИ-2-2	БПИ-2-1	БПИ-2

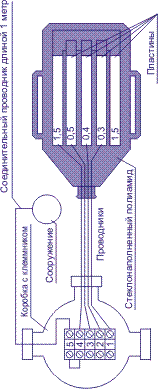

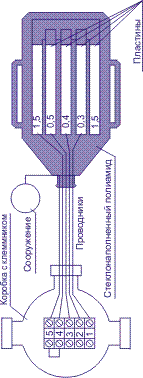

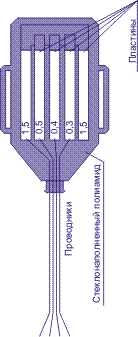

Внешний вид
Наличие коробки с клеммником	есть	есть	нет
Количество проводов в линии	4	5	4

Принцип работы


Контроль опасности коррозии и эффективности электрохимической защиты производится путем измерения электрического сопротивления между выводом проводника, подключенного к одной из контрольных пластин блока, относительно проводника, подключенного к общей пластине. Измерение начинают с пластины № 1 толщиной 0,3 мм. Устанавливают переключатель измерения сопротивления в диапазоне 0-200 Ом. Производят отсчет значения сопротивления по шкале прибора; значение сопротивления более 10 Ом свидетельствует о том, что пластина толщиной 0,3 мм разрушена, аналогичные измерения проводят на пластинах толщиной 0,4 и 0,5 мм. Если разрушена и пластина толщиной 0,4 мм, измерения продолжают на пластине толщиной 0,5 мм. Измерения начинают в день установки БПИ-2. На трубопроводах без ЭХЗ измерения проводят один раз в 6 месяцев до разрушения первой пластины и далее с периодичностью 1 раз в 2 месяца. Измерения проводят не реже 1 раза в 6 месяцев после включения ЭХЗ. Оценку порядка величины скорости общей коррозии (К) после фиксации коррозионного разрушения пластины-индикатора производят по формуле:
К=365 δ/t (мм/год), где
δ - толщина пластины, мм;
t - число суток от момента установки блока индикатора до первой фиксации разрушения индикатора, сут.
При срабатывании более одной пластины в расчет К принимается толщина δ пластины, имеющей большую толщину.

Порядок установки и подключения

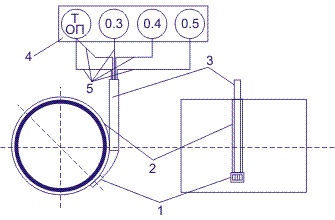

Устанавливаются на поверхности защищаемого стального подземного сооружения индикаторами наружу и крепятся к нему за проушины, расположенные на боковой поверхности корпуса блока с помощью резиновой ленты, входящей в комплект поставки (рис. 2).

Могут установливаться на корпусе электрода сравнения ЭНЕС-1, ЭНЕС-1МС-2 или ЭНЕС-3М.


1 - блок индикаторов; 2 - крепежный хомут; 3 - соединительный кабель; 4 - клеммник; 5 - контрольные проводники от трубопровода, общей пластины блока индикаторов, пластин-индикаторов.

Проводники от БПИ-2, трубопровода и от электрода сравнения (при поставке блока, укрепленном на электроде сравнения) присоединяются к клеммнику, располагаемому в горловине фальшколодца (в измерительной колонке, в металлическом корпусе на стене здания, в корпусе станции катодной защиты).

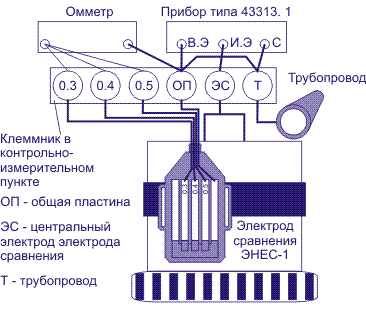

Схема контроля электропроводимости индикаторов и измерения защитного (суммарного или поляризованного) потенциала трубопровода при установке блока на стационарном электроде сравнения ЭНЕС-1 показана на рис. 3.


Пример записи условного обозначения изделия при заказе


БПИ-2
Для поставок по России:
Блок пластин-индикаторов скорости коррозии БПИ-2-1, ТУ 42 1549-001-51996521-01.
Для поставок на экспорт:
Блок пластин-индикаторов скорости коррозии БПИ-2-2, экспорт, ТУ 42 1549-001-51996521-01.


БПИ-2 с ЭНЕС
Блок пластин-индикаторов скорости коррозии БПИ-2-1, ТУ 42 1549-001-51996521-01, в составе электрода сравнения ЭНЕС-1, ТУ 3435-005-51996521-2006.
