Назначение
Выпрямитель В-ОПЕ-3 предназначен для катодной защиты подземных металлических
сооружений от электрохимической коррозии.
Особенности
Уменьшены габаритные размеры и масса выпрямителей.
Конструкия выпрямителя предусматривает возможность
использования его в системах, оборудованных комплексом телемеханики (ТМ),
работающим с потенциальными сигналами, поступающими из выпрямителя.
Например, комплексы ТМ «УНК-ТМ», «Телур-ПМЗ» и др.
Принцип работы
Принцип работы выпрямителя основан на предварительном
понижении сетевого напряжения с помощью силового трансформатора и
выпрямлении его мостовым диодно-тиристорным выпрямителем. Регулирование
выходного напряжения осуществляется путем изменения момента отпирания
тиристоров с помощью системы фазового управления.
Условия эксплуатации
Выпрямитель обеспечивает надежную и устойчивую работу в
условиях воздействия следующих климатических факторов:
— верхнее значение температуры окружающего воздуха 45 °С;
— нижнее значение температуры окружающего воздуха минус 45 °С;
— верхнее значение относительной влажности окружающего воздуха 98% при
температуре 25 °С.
Выпрямитель В-ОПЕ-3, климатическое исполнение У категории
размещения 1, предназначен для установки на открытом воздухе.
Выпрямитель В-ОПЕ-3 может устанавливаться в устройствах
распределительных для катодной защиты УКЗВ, УКЗН, МЭХЗВ, МЭХЗН, МЭХЗТ и
других закрытых помещениях.

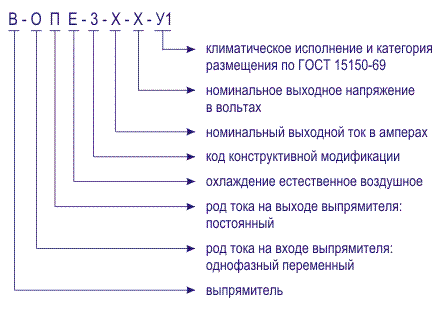

Структура условного обозначения выпрямителя
Технические характеристики
Наименование параметров |
В-ОПЕ-3-25-24-У1 |
В-ОПЕ-3-42-24-У1 |
В-ОПЕ-3-42-48-У1 |
В-ОПЕ-3-63-48-У1 |
1. Номинальный ток, А |
25 |
42 |
42 |
63 |
2. Номинальное выходное напряжение, В |
24 |
24 |
48 |
48 |
3. Номинальная выходная активная мощность, кВт |
0,6 |
1,0 |
2,0 |
3,0 |
4. Полная потребляемая мощность, кВА, не более |
0,94 |
1,53 |
2,94 |
4,25 |
5. Коэффициент полезного действия в номинальном
режиме, %, не менее |
75 |
77 |
80 |
83 |
6. Напряжение питающей сети, В |
220 (+33;-55) |
7. Частота питающей сети, Гц |
50±2 |
8. Число фаз |
1 |
9. Коэффициент мощности в номинальном режиме, не
менее |
0,85 |
10. Коэффициент пульсаций выходного напряжения,
%, не более |
30 |
11. Диапазон регулирования выходного напряжения,
%, не менее |
1-100 |
12. Масса, кг, не более |
80 |
90 |
100 |
120 |
13. Габаритные размеры, мм: |
600х420х850 |
14. Объем, дм3 |
214 |
Выпрямитель
Обеспечивает работу в следующих режимах:
— автоматического поддержания суммарного защитного потенциала;
— стабилизации выходного тока;
— ручного регулирования выходного напряжения;
— неуправляемого выпрямителя.
Обеспечивает коэффициент пульсации выходного напряжения
не более 30%.
Рассчитан на работу, когда сопротивление нагрузки имеет
любое значение в пределах от 0,1Rном и выше, где
Rном=Uвых. ном /Iвых. ном.
Имеет выходное напряжение Uном и 2Uном
(при переключении обмоток силового трансформатора и реактора) при токе
нагрузки Iном и 0,5 Iном соответственно.
Сохраняет работоспособность при обрыве цепи измерения
разности потенциалов. При этом выпрямитель работает при максимальном
выходном токе.
Допускает на входе измерительной цепи сигнал помехи
переменного напряжения частоты 50 и 100 Гц амплитудой не более 10 В.
Имеет защиту, обеспечивающую его сохранность при внешних
и внутренних коротких замыканиях и устойчивость к перегрузкам.
Надежно включается в работу после кратковременных и
длительных исчезновений напряжения питающей сети с автоматическим
установлением режима работы, в котором он находился перед исчезновением
напряжения.
Сохраняет работоспособность при снижении напряжения
питающей сети до 160 В.
Имеет защиту от перенапряжений, вызываемых грозовыми
разрядами, как со стороны питающей сети, так и стороны нагрузки с допустимой
энергией импульса до 40 Дж, при длительности импульса 8/20 мкс.
Обеспечивает установившееся отклонение выходного тока в
режиме стабилизации, проверяемое в диапазоне от 10 до 100% Iном в
нормальных климатических условиях не более ±1,0%.
Имеет входное сопротивление цепи измерения разности
потенциалов не менее 0,15 МОм.
Обеспечивает возможность непрерывной работы без
профилактического обслуживания и ремонта не менее 6 месяцев.
По способу защиты человека от поражения электрическим
током выпрямитель соответствует классу 01 ГОСТ 12.2.007.0-75
Отвечает требованиям пожаробезопасности согласно ГОСТ
12.1.004-91.
Обеспечивает уровень радиопомех на зажимах подключения к
питающей сети и нагрузки, не превышающий значений, установленных ГОСТ Р
51318.14.1-99.
Имеет уровень звукового давления, создаваемый им в
работе, не превышающий 60 дБА.
Имеет установленный срок службы - 20 лет.
Имеет гарантийный срок службы - 30 месяцев.
Выпрямитель соответствует требованиям технических условий ИЖСК.435211.005
ТУ, ГОСТ 26830-86, ГОСТ 24682-81, ГОСТ 9602-89, и комплекту документации
согласно ИЖСК.435211.005.
Конструкция
Конструктивно выпрямитель выполнен по блочному принципу.
Блоки размещены в шкафу бескаркасного типа. В передней части шкафа
расположена наружная дверь с двумя замками. За ней находится внутренняя
дверь.
Степень защиты выпрямителя IP34 по ГОСТ 14254-96.
Охлаждение выпрямителя естественное воздушное. Для
охлаждения выпрямителя в нижней части шкафа имеются вентиляционные
отверстия, а в верхней части шкафа расположена крышка-грибок, обеспечивающая
выход горячего воздуха наружу.
В нижней части шкафа выпрямителя расположены: реактор и
трансформатор. На левой боковой стенке смонтированы электротехнические
выводы ХТ1 и ХТ2, предназначенные для подключения выпрямителя к питающей
сети и выходные электротехнические выводы ХТ3(+) и ХТ4(-), предназначенные
для подключения нагрузки выпрямителя. Для обеспечения электробезопасности
электротехнические выводы XT1 и XT2 защищены съемной панелью, которая
снимается на время подключения к ним проводов от питающей сети.
Над выходными зажимами расположен автоматический
выключатель, предназначенный для включения-отключения выпрямителя.
В верхней части шкафа выпрямителя находится счетчик
электроэнергии, блок фильтра радиопомех, блок тиристоров. На панели блока
тиристоров смонтированы силовые тиристоры и диоды, шунт, тумблер, плата с
демпфирующими цепочками.
На внутренней двери расположены плата управления,
измерительный прибор, счетчик времени наработки выпрямителя, органы
управления, трансформатор питания платы управления.
В нижней наружной части шкафа имеются два болта для
подключения корпуса выпрямителя к контуру заземления.
Для удобства подъема выпрямителя и его транспортирования
в верхней части боковин шкафа имеются четыре отверстия.
Конструкцией выпрямителя предусмотрена установка его на
плоском основании и крепление четырьмя болтами, а также возможность
установки выпрямителя на вертикальной стене или железобетонной опоре при
использовании дополнительной рамы.
Подвод кабелей к выпрямителю осуществляется снизу.
Уплотнение патрубков рекомендуется осуществлять с помощью пенополиуретана.
Конструкция контактных зажимов допускает подключение
проводов и кабелей как оконцованных, так и без оконцевания.

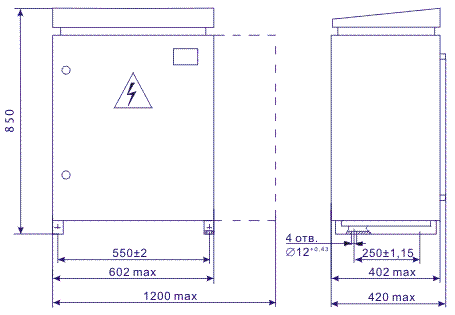

Габаритные и установочные размеры выпрямителя В-ОПЕ-ТМ-1

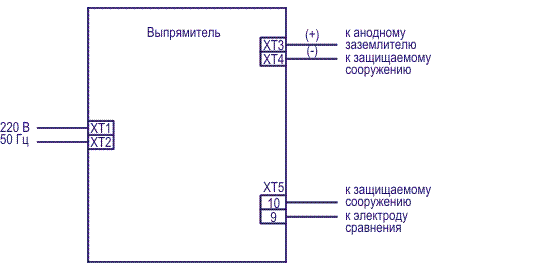

Схема внешних соединений выпрямителя

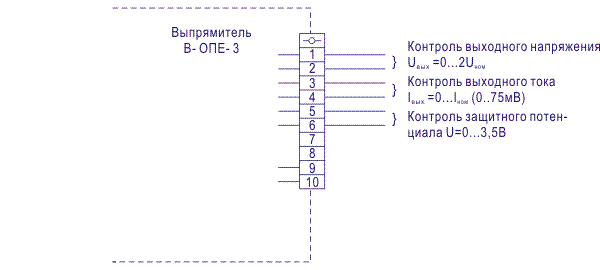

Схема подключения выпрямителя к комплексу телемеханики
Примечание: ХТ5 - блок зажимов Б324-4П25В/ВУЗ ТУ16-91
ИГРФ.687222.035ТУ
Комплектность поставки
№ п/п |
Обозначение |
Наименование |
Количество |
1. |
ИЖСK.435211.005 |
Выпрямитель В-ОПЕ-3----У1, шт. |
1 |
2. |
ИЖСK.435211.005 РЭ |
Выпрямитель В-ОПЕ-3----У1.
руководство по эксплуатации, экз. |
1
|
3. |
4102.815.122 ПС |
Паспорт, экз. |
1 |
4. |
ИЖСK.411152.004 ПС |
Счетчик электрической энергии САЭ11М
Паспорт, экз. |
1
|
5. |
ИЖСK.303656.002 |
Kлюч |
2 |
6. |
АГО.481.303 ТУ |
Вставка плавкая
ВП-1-1-0,5 А, шт. |
3
|
Примечание:
Потребитель может по отдельному договору заказать в требуемом количестве:
узлы, блоки, платы, детали или комплектующие изделия согласно перечню
элементов выпрямителя и блока управления.
Обозначение изделия при заказе
Выпрямитель В-ОПЕ-3-25-24-У1; ИЖСК.435211.005 ТУ.
