Назначение
Выпрямители предназначены для катодной защиты подземных металлических
сооружений (нефтепроводов, газопроводов и других трубопроводов различного
назначения, объектов коммунального хозяйства, резервуаров, хранилищ и др.
объектов) от электрохимической коррозии, в т.ч. в грунтах с повышенной
агрессивностью, а также в зонах воздействия блуждающих токов.
Особенности
Выпрямители В-ОПЕ-ТМ-1 предназначены для размещения на
открытом воздухе, климатическое исполнение У категории размещения 1, а
выпрямители В-ОПЕ-ТМ-2 предназначены для установки в закрытых помещениях или
в устройствах распределительных для катодной защиты (УКЗВ, УКЗН и др.),
климатическое исполнение У категории размещения 2. Измерение и поддержание
защитного тока или суммарного потенциала.
По требованию заказчика для учета общего времени работы
выпрямителя может устанавливаться дополнительный счетчик.
Конструкции выпрямителей предусматривают возможность
использования их в системах, оборудованных комплексом телемеханики.
Условия эксплуатации
Обеспечивают надежную и устойчивую работу в условиях
воздействия следующих климатических факторов:
- верхнее значение температуры окружающего воздуха + 45 °С;
- нижнее значение температуры окружающего воздуха минус 45 °С;
- верхнее значение относительной влажности окружающего воздуха 98% при
температуре 25 °С.
Нормативное обеспечение
Сертификат соответствия РОССRU.АЯ21.Н00410.
Разрешение на применение № РСС 00-25802.
Соответствуют:
- ГОСТ 9.602-2005, ГОСТ Р 51164-98;
- требованиям технических условий ИЖСК.435211.002 ТУ;
- комплекту документации согласно ИЖСК.435211.002.
Выпрямители, предназначенные для экспорта, дополнительно
соответствуют требованиям РД 16 01.007-88.

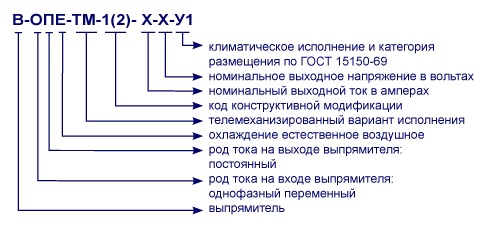

Структура условного обозначения выпрямителя
Основные параметры
|
Наименование параметров |
Норма для типов |
|
В-ОПЕ-ТМ-1(2)-20-12-У1(2) |
В-ОПЕ-ТМ-1(2)-25-24-У1(2) |
В-ОПЕ-ТМ-1(2)-42-24-У1(2) |
В-ОПЕ-ТМ-1(2)-42-48-У1(2) |
В-ОПЕ-ТМ-1(2)-63-48-У1(2) |
В-ОПЕ-ТМ-1(2)-100-48-У1(2) |
|
1. Номинальное выходное напряжение U, В |
12 |
24 |
24 |
48 |
48 |
48 |
|
2. Номинальный ток I, А |
20 |
25 |
42 |
42 |
63 |
100 |
|
3. Возможность перевода в режим удвоенного
выходного напряжения 2U |
есть |
есть |
есть |
есть |
есть |
есть |
|
4. Удвоенное выходное напряжение 2U, В |
24 |
48 |
48 |
96 |
96 |
96 |
|
5. Номинальный ток при удвоенном выходном
напряжении 0,5 I, А |
10 |
12,5 |
21 |
21 |
31,5 |
50 |
|
6. Номинальная выходная активная мощность, кВт
|
0,24 |
0,6 |
1,0 |
2,0 |
3,0 |
4,8 |
|
7. Полная потребляемая мощность, кВА, не более
|
0,38 |
0,88 |
1,47 |
2,77 |
4,15 |
6,27 |
|
8. Коэффициент полезного действия в
номинальном режиме, %, не менее |
75 |
80 |
80 |
85 |
85 |
90 |
|
9. Напряжение питающей сети, В |
165 ... 253 |
|
10. Частота питающей сети, Гц |
50±3; 60±3 |
|
11. Число фаз |
1 |
|
12. Коэффициент мощности в номинальном режиме,
не менее |
0,85 |
|
13. Коэффициент пульсаций выходного напряжения,
%, не более |
3 |
|
14. Диапазон регулирования выходного напряжения,
%, не менее |
1-100 |
|
15. Точность поддержания заданного потенциала на
сооружении, % |
± 0,5 |
|
16. Точность поддержания выходного (защитного)
тока, % |
± 1,0 |
|
17. Масса, кг, не более |
100 (95) |
110 (105) |
140 (130) |
160(150) |
190(180) |
235(210) |
|
18. Габаритные размеры, мм: |
|
|
В-ОПЕ-ТМ-1 |
602x420x825 |
602x420x1025 |
602x420x1225 |
|
В-ОПЕ-ТМ-2 |
752x470x752 |
|
19. Гарантийный срок со дня ввода выпрямителя
в эксплуатацию, мес. |
36 |
|
20. Гарантийный срок хранения выпрямителя, мес.
|
6 |
|
21. Установленный срок службы, лет |
20 |
|
Примечание:
1. Номинальные выходные параметры выпрямителя обеспечиваются при
номинальном напряжении питающей сети и номинальном сопротивлении
нагрузки.
2. Качество электрической энергии питающей сети должно
соответствовать ГОСТ 13109-97 |
Функциональные возможности
Обеспечивает работу в следующих режимах:
— автоматического поддержания суммарного защитного потенциала;
— стабилизации выходного тока;
— ручного регулирования выходного напряжения;
— неуправляемого выпрямителя.
Обеспечивает коэффициент пульсации выходного напряжения
не более 3%.
Рассчитан на работу, когда сопротивление нагрузки имеет
любое значение в пределах от 0,1Rном и выше, где
Rном=Uвых. ном /Iвых. ном.
Имеет выходное напряжение Uном и 2Uном
(при переключении обмоток силового трансформатора и реактора) при токе
нагрузки Iном и 0,5 Iном соответственно.
Сохраняет работоспособность при обрыве цепи измерения
разности потенциалов. При этом выпрямитель работает при выходном токе,
уровень которого устанавливается резистором ТОК блока управления.
Допускает на входе измерительной цепи сигнал помехи
переменного напряжения частоты 50 и 100 Гц амплитудой не более 10 В.
Имеет защиту, обеспечивающую его сохранность при внешних
и внутренних коротких замыканиях и устойчивость к перегрузкам.
Надежно включается в работу после кратковременных и
длительных исчезновений напряжения питающей сети с автоматическим
установлением режима работы, в котором он находился перед исчезновением
напряжения.
Имеет устройство автоматического повторного включения
(АПВ) в работу в случае отключения его защитой.
Сохраняет работоспособность при снижении напряжения
питающей сети до 160 В.
Имеют защиту от перенапряжений, вызываемых грозовыми
разрядами (как со стороны питающей сети, так и стороны нагрузки), с
параметрами импульса: фронт/длительность - 8/20 мкс и энергией до 40 Дж.
Обеспечивают дополнительное установившееся отклонение
измеряемой разности потенциалов при изменении напряжения питающей сети на
каждый 1 В в нормальных климатических условиях не более ±0,02%.
Обеспечивают дополнительное установившееся отклонение
измеряемой разности потенциалов при изменении температуры воздуха при
номинальном напряжении питающей сети не более ±0,05% / °С.
Входное сопротивление цепи измерения разности потенциалов
не менее 10 МОм.
Обеспечивают учет расхода электроэнергии встроенным
счетчиком электроэнергии.
Обеспечивают возможность длительной непрерывной работы
без профилактического обслуживания и ремонта не менее 6 месяцев.
Обеспечивают уровень радиопомех на зажимах подключения к
питающей сети и нагрузки, не превышающий значений, установленных ГОСТ Р
51522-99 (МЭК 61326-1-97).
Уровень шума не превышает 60 дБА.
Конструкция
Конструктивно выпрямители выполнены по блочному принципу,
что обеспечивает простоту обслуживания и оперативность ремонта.
Степень защиты выпрямителей В-ОПЕ-ТМ-1 IP34, а В-ОПЕ-ТМ-2
- IP10 по ГОСТ 14254-96. Блоки управления имеют степень защиты IP44.
Охлаждение естественное воздушное.
В-ОПЕ-ТМ-1 имеют датчик несанкционированного доступа.
Для удобства подъема и транспортирования в верхней части
боковин шкафа имеются четыре отверстия.
Предусмотрена возможность установки на плоском основании
и крепление четырьмя болтами, а также возможность установки на вертикальной
стене или железобетонной опоре с использованием дополнительной рамы.
Подвод кабелей осуществляется снизу, через специальные
патрубки. Уплотнение патрубков рекомендуется осуществлять с помощью
пенополиуретана.
Конструкция контактных зажимов допускает подключение
проводов и кабелей как оконцованных, так и без оконцевания.
По способу защиты человека от поражения электрическим
током соответствуют классу 01 ГОСТ 12.2.007.0-75.
Отвечают требованиям пожаробезопасности согласно ГОСТ
12.1.004-91.

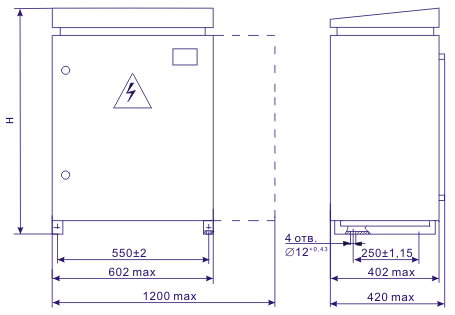

Габаритные и установочные размеры выпрямителя В-ОПЕ-ТМ-1
Для В-ОПЕ-ТМ-1-20-12-У1 и В-ОПЕ-ТМ-1-25-24-У1 H=825 мм.
Для В-ОПЕ-ТМ-1-42-24-У1 и В-ОПЕ-ТМ-1-42-48-У1 H=1025 мм.
Для В-ОПЕ-ТМ-1-63-48-У1 и В-ОПЕ-ТМ-1-100-48-У1 H=1225 мм.

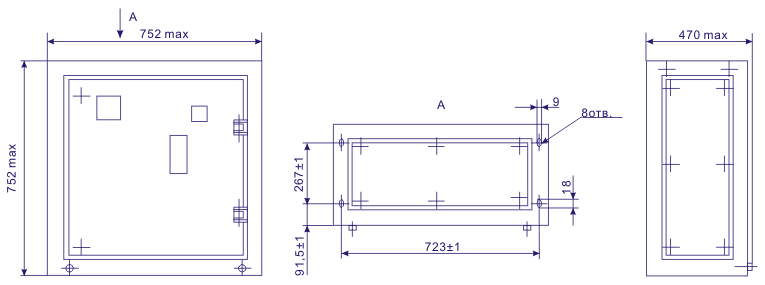

Габаритные и установочные размеры выпрямителя В-ОПЕ-ТМ-2

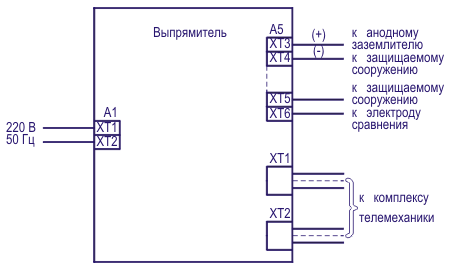

Схема внешних соединений выпрямителя
Приечание: в В-ОПЕ-ТМ-2 вместо бока зажимов ХТ2
установлены две отдельные клемы ХТ2 и ХТ3.
Совместная работа с комплексами телемеханики
Конструкцией выпрямителей В-ОПЕ-ТМ-1(2) серии Б1
предусматривается возможность их работы с комплексами телемеханики
«SupeRTU-4», «УНК-ТМ», «СТН-3000», «Магистраль-1», «Магистраль-2», «ТЕЛУР»,
«ЭЛСИ-2000», ПТК «Скат» и др.
По согласованию с потребителем выпрямители В-ОПЕ-ТМ-1(2)
серии Б1 могут быть адаптированы для работы с другими комплексами
телемеханики.
|
Особенности подключения выпрямителей к комплексам
телемеханики |
|
В-ОПЕ-ТМ-1(2) серии В1.1 |
Обеспечивают совместную работу с устройствами
телемеханики по каналам телеизмерения и телерегулирования
посредством интерфейса "токовая петля" 4-20 мА. |
|
В-ОПЕ-ТМ-1(2) серии В1.2 |
Обеспечивают совместную работу с устройствами
телемеханики, имеющими потенциальные
входы по каналам телеизмерения и интерфейс "токовая петля" 4-20 мА
по каналу
телерегулирования. |
|
В-ОПЕ-ТМ-1(2) серии В1.3 |
Обеспечивают совместную работу с устройствами
телемеханики по каналам телеизмерения и
телерегулирования посредством интерфейса "токовая петля" 4-20 мА.
Имеется гальваническая развязка по цепям ТИ, ТР, ТС. |
|
Функции дистанционного контроля и управления |
|
Телеизмерение |
- выходного напряжения;
- выходного тока;
- защитного (суммарного или поляризационного) потенциала;
- количества потребляемой электроэнергии. |
|
Телесигнализация |
- несанкционированного проникновения во внутрь;
- включенного состояния;
- аварийного состояния;
- дистанционного режима работы. |
|
Телерегулирование |
- регулирование выходного тока или защитного
потенциала (в зависимости от режима работы). |
|
Телеуправление |
- отключение;
- переключение в дистанционный режим управления. |
Схемы подключения выпрямителей В-ОПЕ-ТМ-1(2) к комплексу
телемеханики приведены в приложении.
Запасные части
По заявке потребителя поставляется:
- ЗИП групповой;
- узлы, блоки, платы, детали и комплектующие изделия согласно перечню
элементов.
|
Номера ведомостей ЗИП группового для различных
исполнений выпрямителя |
|
Серия выпрямителей |
Исполнение выпрямителя |
Номер ведомости группового к-та ЗИП |
|
Серия В1.1 |
В-ОПЕ-ТМ-1(2)-20-12-У1 |
ИЖСК.435211.009-00 ЗИ |
|
В-ОПЕ-ТМ-1(2)-25-24-У1 |
ИЖСК.435211.009-01 ЗИ |
|
В-ОПЕ-ТМ-1(2)-42-24-У1 |
ИЖСК.435211.009-02 ЗИ |
|
В-ОПЕ-ТМ-1(2)-42-48-У1 |
ИЖСК.435211.009-03 ЗИ |
|
В-ОПЕ-ТМ-1(2)-63-48-У1 |
ИЖСК.435211.009-04 ЗИ |
|
В-ОПЕ-ТМ-1(2)-100-48-У1 |
ИЖСК.435211.009-05 ЗИ |
|
Серия В1.2 |
В-ОПЕ-ТМ-1(2)-20-12-У1 |
ИЖСК.435211.009-06 ЗИ |
|
В-ОПЕ-ТМ-1(2)-25-24-У1 |
ИЖСК.435211.009-07 ЗИ |
|
В-ОПЕ-ТМ-1(2)-42-24-У1 |
ИЖСК.435211.009-08 ЗИ |
|
В-ОПЕ-ТМ-1(2)-42-48-У1 |
ИЖСК.435211.009-09 ЗИ |
|
В-ОПЕ-ТМ-1(2)-63-48-У1 |
ИЖСК.435211.009-10 ЗИ |
|
В-ОПЕ-ТМ-1(2)-100-48-У1 |
ИЖСК.435211.009-11 ЗИ |
|
Серия В1.3 |
В-ОПЕ-ТМ-1(2)-20-12-У1 |
ИЖСК.435211.009-12 ЗИ |
|
В-ОПЕ-ТМ-1(2)-25-24-У1 |
ИЖСК.435211.009-13 ЗИ |
|
В-ОПЕ-ТМ-1(2)-42-24-У1 |
ИЖСК.435211.009-14 ЗИ |
|
В-ОПЕ-ТМ-1(2)-42-48-У1 |
ИЖСК.435211.009-15 ЗИ |
|
В-ОПЕ-ТМ-1(2)-63-48-У1 |
ИЖСК.435211.009-16 ЗИ |
|
В-ОПЕ-ТМ-1(2)-100-48-У1 |
ИЖСК.435211.009-17 ЗИ |
Обозначение изделия при заказе
В-ОПЕ-ТМ-1 серии Б1
а) Для поставок по России:
Выпрямитель В-ОПЕ-ТМ-1-100-48-У1 серии Б1.1; ИЖСК.435211.002ТУ
б) Для поставок на экспорт:
Выпрямитель В-ОПЕ-ТМ-1-63-48-У1 серии Б1.1, экспорт; ИЖСК.435211.002ТУ
В-ОПЕ-ТМ-2 серии Б1
а) Для поставок по России:
Выпрямитель В-ОПЕ-ТМ-2-42-48-У2 серии Б1.3; ИЖСК.435211.002ТУ
б) Для поставок на экспорт:
Выпрямитель В-ОПЕ-ТМ-2-42-24-У2 серии Б1.3, экспорт; ИЖСК.435211.002ТУ
Комплект ЗИП для выпрямителя В-ОПЕ-ТМ1-63-48-У1 серии
Б1.2:
Комплект ЗИП для выпрямителя В-ОПЕ-ТМ1-63-48-У1 серии Б1.2;
ИЖСК.435211.006-10
