Назначение
Выпрямители предназначены для катодной защиты подземных металлических
сооружений (нефтепроводов, газопроводов и других трубопроводов различного
назначения, объектов коммунального хозяйства, резервуаров, хранилищ и др.
объектов) от электрохимической коррозии, в т.ч. в грунтах с повышенной
агрессивностью, а также в зонах воздействия блуждающих токов.
Особенности
Выпрямители В-ОПЕ-ТМ-1 предназначены для размещения на
открытом воздухе, климатическое исполнение У категории размещения 1, а
выпрямители
В-ОПЕ-ТМ-2 предназначены для установки в закрытых
помещениях или в устройствах распределительных для катодной защиты (УКЗВ,
УКЗН и др.), климатическое исполнение У категории размещения 2.
Возможность измерения и поддержания поляризационного
потенциала.
Расширенные возможности по дистанционному контролю и
управлению.
Раздельный учет общего времени наработки и времени работы
в режиме защиты сооружения.
Конструкции выпрямителей предусматривают возможность
использования их в системах, оборудованных комплексом телемеханики
(адаптированы для работы с различными комплексами телемеханики).
Схемы выпрямителей обеспечивают дренирование блуждающих
токов с защищаемого сооружения (трубы) на анодный заземлитель.
Условия эксплуатации
Обеспечивают надежную и устойчивую работу в условиях воздействия следующих
климатических факторов:
- верхнее значение температуры окружающего воздуха + 45 °С;
- нижнее значение температуры окружающего воздуха минус 45 °С;
- верхнее значение относительной влажности окружающего воздуха 98% при
температуре 25 °С.
Нормативное обеспечение
Сертификат соответствия РОССRU.АЯ21.Н00410.
Разрешение на применение № РСС 00-25802.
Соответствуют:
- ГОСТ 9.602-2005, ГОСТ Р 51164-98;
- требованиям технических условий ИЖСК.435211.002 ТУ;
- комплекту документации согласно ИЖСК.435211.006 для модификации В-ОПЕ-ТМ-1
и ИЖСК.435211.007 для модификации В-ОПЕ-ТМ-2.
Выпрямители, предназначенные для экспорта, дополнительно
соответствуют требованиям РД 16 01.007-88.

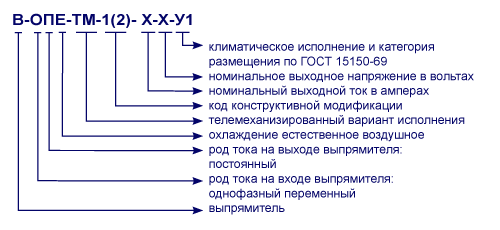

Структура условного обозначения выпрямителя
Основные параметры
|
Наименование параметров |
Норма для типов |
|
В-ОПЕ-ТМ-1(2)-20-12-У1(2) |
В-ОПЕ-ТМ-1(2)-25-24-У1(2) |
В-ОПЕ-ТМ-1(2)-42-24-У1(2) |
В-ОПЕ-ТМ-1(2)-42-48-У1(2) |
В-ОПЕ-ТМ-1(2)-63-48-У1(2) |
В-ОПЕ-ТМ-1(2)-100-48-У1(2) |
|
1. Номинальное выходное напряжение U, В |
12 |
24 |
24 |
48 |
48 |
48 |
|
2. Номинальный ток I, А |
20 |
25 |
42 |
42 |
63 |
100 |
|
3. Возможность перевода в режим удвоенного
выходного напряжения 2U |
есть |
есть |
есть |
есть |
есть |
есть |
|
4. Удвоенное выходное напряжение 2U, В |
24 |
48 |
48 |
96 |
96 |
96 |
|
5. Номинальный ток при удвоенном выходном
напряжении 0,5 I, А |
10 |
12,5 |
21 |
21 |
31,5 |
50 |
|
6. Номинальная выходная активная мощность, кВт
|
0,24 |
0,6 |
1,0 |
2,0 |
3,0 |
4,8 |
|
7. Полная потребляемая мощность, кВА, не более
|
0,38 |
0,88 |
1,47 |
2,77 |
4,15 |
6,27 |
|
8. Коэффициент полезного действия в
номинальном режиме, %, не менее |
75 |
80 |
80 |
85 |
85 |
90 |
|
9. Напряжение питающей сети, В |
165 ... 253 |
|
10. Частота питающей сети, Гц |
50±3; 60±3 |
|
11. Число фаз |
1 |
|
12. Коэффициент мощности в номинальном режиме,
не менее |
0,85 |
|
13. Коэффициент пульсаций выходного напряжения,
%, не более |
3 |
|
14. Диапазон регулирования выходного напряжения,
%, не менее |
1-100 |
|
15. Точность поддержания заданного потенциала на
сооружении, % |
± 0,5 |
|
16. Точность поддержания выходного (защитного)
тока, % |
± 1,0 |
|
17. Масса, кг, не более |
84 (61) |
86 (63) |
90 (69) |
102(78) |
133(94) |
166(120) |
|
18. Габаритные размеры, мм: |
|
|
В-ОПЕ-ТМ-1 |
602x420x825 |
602x420x1025 |
|
В-ОПЕ-ТМ-2 |
500x400x752 |
702x382x702 |
|
19. Гарантийный срок со дня ввода выпрямителя
в эксплуатацию, мес. |
36 |
|
20. Гарантийный срок хранения выпрямителя, мес.
|
6 |
|
21. Установленный срок службы, лет |
20 |
|
Примечание:
1. Номинальные выходные параметры выпрямителя обеспечиваются при
номинальном напряжении питающей сети и номинальном сопротивлении
нагрузки.
2. Качество электрической энергии питающей сети должно
соответствовать ГОСТ 13109-87 |
Функциональные возможности
Обеспечивают работу в следующих режимах:
- автоматического поддержания суммарного защитного потенциала;
- автоматического поддержания поляризационного защитного потенциала;
- стабилизации выходного тока;
- ручного регулирования выходного напряжения;
- неуправляемого выпрямителя.
Обеспечивают возможность перевода из режима местного
управления в дистанционное вручную или дистанционно с пульта управления
диспетчера.
Рассчитаны на работу при сопротивлении нагрузки в
пределах от 0,1Rном. до 6Rном., где Rном.=
Uвых. ном. / Iвых. ном.
Сохраняют работоспособность при обрыве цепи измерения
потенциала. При этом выпрямители переходят в режим стабилизации тока,
величина которого задана резистором «ТОК» блока управления.
Допускают на входе измерительной цепи сигнал помехи
переменного напряжения частоты 50 и 100 Гц амплитудой до 10 В.
Имеют защиту от внешних и внутренних коротких замыканиях
и защиту от перегрузок.
Надежно включаются в работу после кратковременных
исчезновений напряжения питающей сети с автоматическим восстановлением
режима работы.
Имеют устройство автоматического повторного включения
(АПВ) в работу в случае отключения его защитой от перегрузок.
Сохраняют работоспособность при снижении напряжения
питающей сети до 160 В.
Имеют защиту от перенапряжений, вызываемых грозовыми
разрядами (как со стороны питающей сети, так и стороны нагрузки), с
параметрами импульса: фронт/длительность - 8/20 мкс и энергией до 40 Дж.
Обеспечивают дополнительное установившееся отклонение
измеряемой разности потенциалов при изменении напряжения питающей сети на
каждый 1 В в нормальных климатических условиях не более ±0,02%.
Обеспечивают дополнительное установившееся отклонение
измеряемой разности потенциалов при изменении температуры воздуха при
номинальном напряжении питающей сети не более ±0,05% / 0С.
Входное сопротивление цепи измерения разности потенциалов
не менее 10 МОм.
Обеспечивают учет расхода электроэнергии встроенным
счетчиком электроэнергии.
Обеспечивают возможность длительной непрерывной работы
без профилактического обслуживания и ремонта не менее 6 месяцев.
Обеспечивают уровень радиопомех на зажимах подключения к
питающей сети и нагрузки, не превышающий значений, установленных ГОСТ Р
51522-99 (МЭК 61326-1-97). Уровень шума не превышает 60 дБА.
Конструкция
Выполнены по блочному принципу, что обеспечивает простоту
обслуживания и оперативность ремонта.
Степень защиты выпрямителей В-ОПЕ-ТМ-1 IP34, а В-ОПЕ-ТМ-2
IP10 по ГОСТ 14254-96. Блоки управления имеют степень защиты IP44.
Охлаждение естественное воздушное.
Выпрямители В-ОПЕ-ТМ-1 имеют датчик несанкционированного
доступа.
Для удобства подъема и транспортирования в верхней части
боковин шкафа имеются четыре отверстия.
Предусмотрена возможность установки на плоском основании
и крепление четырьмя болтами, а также возможность установки на вертикальной
стене или железобетонной опоре с использованием дополнительной рамы.
Подвод кабелей осуществляется снизу, через специальные
патрубки. Уплотнение патрубков рекомендуется осуществлять с помощью
пенополиуретана.
Конструкция контактных зажимов допускает подключение
проводов и кабелей как оконцованных, так и без оконцевания.
По способу защиты человека от поражения электрическим
током соответствует классу 01 ГОСТ 12.2.007.0-75.
Отвечают требованиям пожаробезопасности согласно ГОСТ
12.1.004-91.

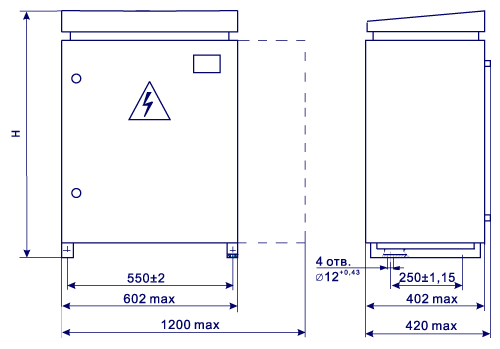

Габаритные и установочные размеры выпрямителя В-ОПЕ-ТМ-1
Для В-ОПЕ-ТМ-1-20-12-У1 и В-ОПЕ-ТМ-1-25-24-У1
В-ОПЕ-ТМ-1-42-24-У1 и В-ОПЕ-ТМ-1-42-48-У1: H=825 мм.
Для В-ОПЕ-ТМ-1-63-48-У1 и В-ОПЕ-ТМ-1-100-48-У1: H=1025 мм.

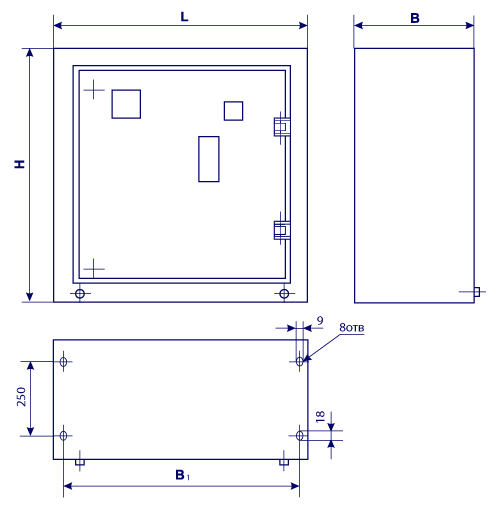

Габаритные и установочные размеры выпрямителя В-ОПЕ-ТМ-2
Для В-ОПЕ-ТМ-2-20-12-У2, В-ОПЕ-ТМ-2-25-24-У2,
В-ОПЕ-ТМ-2-42-24-У2, В-ОПЕ-ТМ-2-42-48-У2:
L=500мм. B=400мм. H=752мм. B1=458мм.
Для В-ОПЕ-ТМ-2-63-48-У2, В-ОПЕ-ТМ-2-100-48-У2:
L=702мм. B=382мм. H=702мм. B1=670мм.

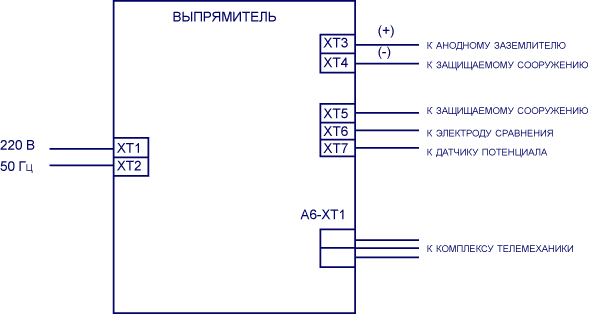

Схема внешних соединений выпрямителей В-ОПЕ-ТМ серий В1.1, В1.2, В1.3

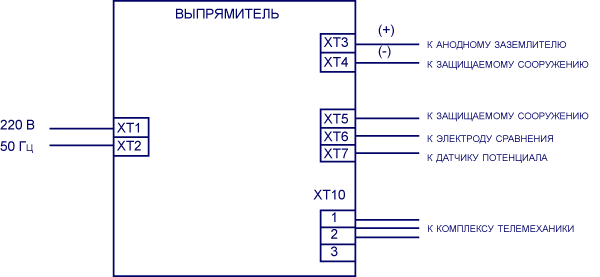

Схема внешних соединений выпрямителя В-ОПЕ-ТМ серии В1.4
Совместная работа с комплексами телемеханики
Конструкцией выпрямителей В-ОПЕ-ТМ-1(2) серии В1
предусматривается возможность их работы с комплексами телемеханики
«SupeRTU-4», «УНК-ТМ», «СТН-3000», «Магистраль-1», «Магистраль-2», «ТЕЛУР»,
«ЭЛСИ-2000», ПТК «Скат» и др.
|
Особенности подключения выпрямителей к комплексам
телемеханики |
|
В-ОПЕ-ТМ-1(2) серии В1.1 |
Обеспечивают совместную работу с устройствами
телемеханики по каналам телеизмерения и телерегулирования
посредством интерфейса "токовая петля" 4-20 мА. |
|
В-ОПЕ-ТМ-1(2) серии В1.2 |
Обеспечивают совместную работу с устройствами
телемеханики, имеющими потенциальные
входы по каналам телеизмерения и интерфейс "токовая петля" 4-20 мА
по каналу
телерегулирования. |
|
В-ОПЕ-ТМ-1(2) серии В1.3 |
Обеспечивают совместную работу с устройствами
телемеханики по каналам телеизмерения и
телерегулирования посредством интерфейса "токовая петля" 4-20 мА.
Имеется гальваническая развязка по цепям ТИ, ТР, ТС. |
|
В-ОПЕ-ТМ-1(2) серии В1.4 |
Обеспечивают совместную работу с устройствами
телемеханики через интерфейс RS 485 по
протоколу Modbus RTU.
Имеется гальваническая развязка. |
|
Функции дистанционного контроля и управления |
|
Телеизмерение |
- выходного напряжения;
- выходного тока;
- защитного (суммарного или поляризационного) потенциала;
- количества потребляемой электроэнергии. |
|
Телесигнализация |
- несанкционированного проникновения во внутрь;
- включенного состояния;
- аварийного состояния;
- дистанционного режима работы. |
|
Телерегулирование |
- регулирование выходного тока или защитного
потенциала (в зависимости от режима работы). |
|
Телеуправление |
- отключение;
- переключение в дистанционный режим управления. |
Схемы подключения выпрямителей В-ОПЕ-ТМ-1(2) к комплексу
телемеханики приведены в приложении.
Запасные части
По заявке потребителя поставляется:
- ЗИП групповой;
- узлы, блоки, платы, детали и комплектующие изделия согласно перечню
элементов.
|
Номера ведомостей ЗИП группового для различных
исполнений выпрямителя |
|
Серия выпрямителей |
Исполнение выпрямителя |
Номер ведомости группового к-та ЗИП |
|
Серия В1.1 |
В-ОПЕ-ТМ-1(2)-20-12-У1 |
ИЖСК.435211.009-00 ЗИ |
|
В-ОПЕ-ТМ-1(2)-25-24-У1 |
ИЖСК.435211.009-01 ЗИ |
|
В-ОПЕ-ТМ-1(2)-42-24-У1 |
ИЖСК.435211.009-02 ЗИ |
|
В-ОПЕ-ТМ-1(2)-42-48-У1 |
ИЖСК.435211.009-03 ЗИ |
|
В-ОПЕ-ТМ-1(2)-63-48-У1 |
ИЖСК.435211.009-04 ЗИ |
|
В-ОПЕ-ТМ-1(2)-100-48-У1 |
ИЖСК.435211.009-05 ЗИ |
|
Серия В1.2 |
В-ОПЕ-ТМ-1(2)-20-12-У1 |
ИЖСК.435211.009-06 ЗИ |
|
В-ОПЕ-ТМ-1(2)-25-24-У1 |
ИЖСК.435211.009-07 ЗИ |
|
В-ОПЕ-ТМ-1(2)-42-24-У1 |
ИЖСК.435211.009-08 ЗИ |
|
В-ОПЕ-ТМ-1(2)-42-48-У1 |
ИЖСК.435211.009-09 ЗИ |
|
В-ОПЕ-ТМ-1(2)-63-48-У1 |
ИЖСК.435211.009-10 ЗИ |
|
В-ОПЕ-ТМ-1(2)-100-48-У1 |
ИЖСК.435211.009-11 ЗИ |
|
Серия В1.3 |
В-ОПЕ-ТМ-1(2)-20-12-У1 |
ИЖСК.435211.009-12 ЗИ |
|
В-ОПЕ-ТМ-1(2)-25-24-У1 |
ИЖСК.435211.009-13 ЗИ |
|
В-ОПЕ-ТМ-1(2)-42-24-У1 |
ИЖСК.435211.009-14 ЗИ |
|
В-ОПЕ-ТМ-1(2)-42-48-У1 |
ИЖСК.435211.009-15 ЗИ |
|
В-ОПЕ-ТМ-1(2)-63-48-У1 |
ИЖСК.435211.009-16 ЗИ |
|
В-ОПЕ-ТМ-1(2)-100-48-У1 |
ИЖСК.435211.009-17 ЗИ |
|
Серия В1.4 |
В-ОПЕ-ТМ-1(2)-20-12-У1 |
ИЖСК.435211.009-18 ЗИ |
|
В-ОПЕ-ТМ-1(2)-25-24-У1 |
ИЖСК.435211.009-19 ЗИ |
|
В-ОПЕ-ТМ-1(2)-42-24-У1 |
ИЖСК.435211.009-20 ЗИ |
|
В-ОПЕ-ТМ-1(2)-42-48-У1 |
ИЖСК.435211.009-21 ЗИ |
|
В-ОПЕ-ТМ-1(2)-63-48-У1 |
ИЖСК.435211.009-22 ЗИ |
|
В-ОПЕ-ТМ-1(2)-100-48-У1 |
ИЖСК.435211.009-23 ЗИ |
Пример записи условного обозначения изделия при заказе
В-ОПЕ-ТМ-1 серии В1
- Для поставок по России: Выпрямитель В-ОПЕ-ТМ-1-100-48-У1 серии В1.1,
ИЖСК.435211.002 ТУ.
- Для поставок на экспорт: Выпрямитель В-ОПЕ-ТМ-1-63-48-У1 серии В1.1,
экспорт, ИЖСК.435211.002 ТУ.
В-ОПЕ-ТМ-2 серии В1
- Для поставок по России: Выпрямитель В-ОПЕ-ТМ-2-42-48-У2 серии В1.3,
ИЖСК.435211.002 ТУ.
- Для поставок на экспорт: Выпрямитель В-ОПЕ-ТМ-2-42-24-У2 серии В1.3,
экспорт, ИЖСК.435211.002 ТУ.
Комплект ЗИП
Комплект ЗИП для выпрямителя В-ОПЕ-ТМ1-42-24-У1 серии В1.1,
ИЖСК.435211.006-02 ЗИ.
