Назначение
Клеммные шкафы КШ-30 предназначены для обеспечения
электрических соединений с целью создания анодного электрического поля под
днищем резервуаров и возможности контроля параметров систем
электрохимической защиты
Особенности
Предназначены для установки на открытом воздухе,
климатическое исполнении УХЛ категории размещения 1.
Условия эксплуатации
Обеспечивают надежную и устойчивую работу в условиях воздействия следующих
климатических факторов:
- верхнее значение температуры окружающего воздуха + 45 °С;
- нижнее значение температуры окружающего воздуха минус 60 °С;
- верхнее значение относительной влажности окружающего воздуха 98% при
температуре 25 °С.
Нормативное обеспечение
Сертификат соответствия РОССRU.АЯ21.Н00337.
Разрешение на применение № РСС 00-26281.
Соответствуют:
- ГОСТ 9.602-2005, ГОСТ Р 51164-98;
- требованиям технических условий ИЖСК.656352.001 ТУ;
- комплекту конструкторской документации согласно ИЖСК.656352.001.
- КШ-30, предназначенные для экспорта, дополнительно соответствуют
требованиям РД 16 01.007-88.

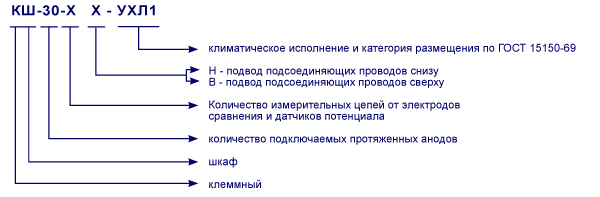

Структура условного обозначения
Основные параметры
|
Наименование параметра |
КШ-30-8-Х-УХЛ1 |
КШ-30-12-Х-УХЛ1 |
|
1.Количество подключаемых анодов, шт |
30 |
|
2.Максимальный ток одного анода, А |
5 |
|
3.Суммарный допустимый ток анодной цепи, А |
75 |
|
4.Количество измерительных цепей от электродов
сравнения и датчиков потенциала, шт |
8 |
12 |
|
5.Количество измерительных шунтов, шт |
|
|
- на 5 А |
30 |
|
- на 75 А |
1 |
|
6.Сечение проводов, мм2, не более |
|
|
- от резервуара, минусовой и плюсовой клемм СКЗ
|
35 |
|
- от анодов |
16 |
|
- от электродов сравнения и контрольного кабеля
|
2,5 |
|
7.Масса, кг, не более |
43 |
|
8.Габаритные размеры, мм |
608х224х975 |
|
9.Гарантийный срок со дня ввода в эксплуатацию,
мес. |
60 |
|
10.Гарантийный срок хранения, мес. |
6 |
|
11.Установленный срок службы, лет |
20 |
Функциональные возможности
Имеют 30 измерительных шунтов на 5 А, один измерительный
шунт на 75 А и соответствующее количество клеммных зажимов для подключения
контрольных (измерительных) проводов и силовых кабелей.
Номинальные токи шунтов и схема электрическая могут быть
изменены по согласованию с заказчиком.
Конструкция
Размещены в шкафу бескаркасного типа с повышенной
вандалоустойчивостью.
Охлаждение естественное воздушное.
Степень защиты IP34 по ГОСТ 14254.
Внутренний диаметр вводных патрубков 26 мм (3 шт.) и 48
мм (5 шт.). В зависимости от исполнения патрубки расположены либо сверху,
либо снизу шкафа.
Уплотнение патрубков рекомендуется осуществлять с помощью
пенополиуретана.
Конструкция контактных зажимов допускает подключение
проводов и кабелей как оконцованных, так и без оконцевания.
По способу защиты человека от поражения электрическим
током соответствуют классу 01 ГОСТ 12.2.007.0-75.
Отвечают требованиям пожаробезопасности согласно ГОСТ
12.1.004-91.

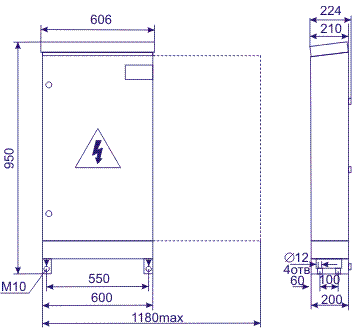

Габаритные, установочные размеры и масса шкафа
Количество вводных патрубков:
3 шт. - диаметром 26 мм;
5 шт. - диаметром 48 мм.
Пример записи условного обозначения изделия при заказе
а) Для поставок в пределах России:
Клеммный шкаф КШ-30В-8В-УХЛ1; ИЖСК.656352.001 ТУ.
б) Для поставок на экспорт:
Клеммный шкаф КШ-30Н-12Н-УХЛ1, экспорт; ИЖСК.656352.001
ТУ.
