Назначение
Cтанции катодной защиты СКЗ-ИП на базе инверторного
преобразователя предназначены для катодной защиты подземных металлических
сооружений (нефтепроводов, газопроводов и других трубопроводов различного
назначения, объектов коммунального хозяйства, резервуаров, хранилищ и др.
объектов) от электрохимической коррозии, в том числе в грунтах с повышенной
агрессивностью, а также в зонах воздействия блуждающих токов.
Особенности
Предназначены для размещения на открытом воздухе,
климатическое исполнение У категории размещения 1.
Построены по модульному принципу. Увеличение номинального
выходного тока станции обеспечивается изменением количества силовых модулей
от 1 до 3-х штук, соединенных параллельно.
При выходе из строя одного или двух модулей
обеспечивается работоспособность станции в пределах суммарной мощности
исправных модулей.
Высокий коэффициент полезного действия.
Подключение к устройствам телемеханики для осуществления
функций телеметрии и дистанционного регулирования выходных параметров по
интерфейсу RS 485 (протокол Modbus RTU).
Повышенный класс грозозащиты.
Условия эксплуатации
Обеспечивают надежную и устойчивую работу в условиях
воздействия следующих климатических факторов:
верхнее значение температуры окружающего воздуха + 45 °С;
нижнее значение температуры окружающего воздуха минус 40 °С;
верхнее значение относительной влажности окружающего воздуха 98% при
температуре 25 °С.
Нормативное обеспечение
Cертификат соответствия РОССRU.АЯ21.Н00360.
Cоответствуют:
- ГОСТ 9.602-2005, ГОСТ Р 51164-98;
- требованиям технических условий ИЖСК.435211.008 ТУ;
- комплекту документации согласно ИЖСК.435211.008.
Основные параметры
|
Наименование параметра |
СКЗ-ИП-12,5-48-У1 |
СКЗ-ИП-25-48-У1 |
СКЗ-ИП-37,5-48-У1 |
|
1. Номинальная выходная активная мощность, кВт
|
0,6 |
1,2 |
1,8 |
|
2. Номинальный выходной ток станции, А |
12,5 |
25 |
37,5 |
|
3. Количество силовых модулей |
1 |
2 |
3 |
|
4. Рабочий диапазон питающих напряжений, В |
~ 165…253 |
|
5. Номинальное выходное напряжение станции, В
|
48 |
|
6. Диапазон задания защитного потенциала, В |
минус (0,5…3,5) |
|
7. Точность поддержания защитного потенциала, %
|
± 0,5 |
|
8. Точность поддержания выходного (защитного)
тока, % |
± 1 |
|
9. Диапазон регулирования выходного тока станции,
% от номинального |
5…110 |
|
10. Коэффициент пульсаций выходного напряжения
(тока), %, не более |
1 |
|
11. Коэффициент полезного действия в номинальном
режиме, %, не менее |
90 |
|
12. Коэффициент мощности в номинальном режиме, не
менее |
0,95 |
|
13. Диапазон сопротивления нагрузки, Ом |
0,2 …4,0 |
|
14. Габаритные размеры станции, мм |
612х480х870 |
|
15. Масса станции кг, не более |
63 |
69 |
75 |
|
16. Гарантийный срок со дня ввода в эксплуатацию,
мес. |
36 |
|
17. Гарантийный срок хранения, мес. |
6 |
|
18. Установленный срок службы, лет |
20 |
Функциональные особенности
Обеспечивают работу в следующих режимах:
- автоматического поддержания суммарного защитного потенциала;
- автоматического поддержания поляризационного защитного потенциала;
- стабилизации выходного тока.
Ограничение выходного тока при возникновении перегрузки.
Сохраняют работоспособность в диапазоне питающих
напряжений от 150 В до 264 В.
Включение в ранее установленный режим после
кратковременного и длительного исчезновения напряжения питающей сети.
Имеет защиту от грозовых перенапряжений 1 класса.
Переходят в режим стабилизации ранее установленного
выходного тока при обрыве цепи электрода сравнения.
Раздельный учет общего времени наработки и времени работы
в режиме защиты сооружения.
Учет расхода электроэнергии встроенным счетчиком
электроэнергии.
Наличие контрольных гнезд для подключения внешних
измерительных приборов.
Имеют защиту от внешних и внутренних коротких замыканий и
защиту от перегрузок.
Обеспечивают уровень радиопомех на зажимах подключения к
питающей сети и нагрузки, не превышающий значений, установленных ГОСТ Р
51522-99 (МЭК 61326-1-97).
Уровень шума не превышает 60 дБА.
Гальваническая развязка по цепям телемеханики.
Конструктивные характеристики
Шкаф, блочный каркас, модули управления и
преобразователей в стандарте 19”.
Одностороннее обслуживание.
Охлаждение - естественное воздушное.
Степень защиты станции - IP34 по ГОСТ 14254–97.
Надежный электрический контакт с кабелем нагрузки без
применения наконечников и других видов оконцевания жил сечением до 35 мм2.

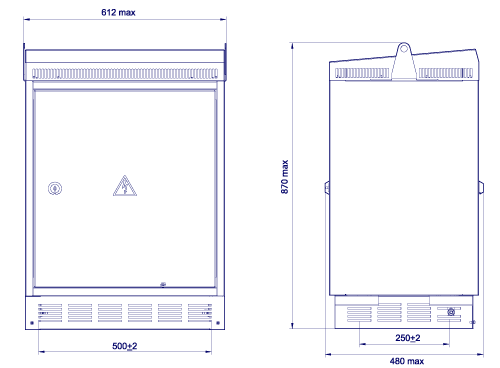

Габаритные и установочные размеры СКЗ-ИП

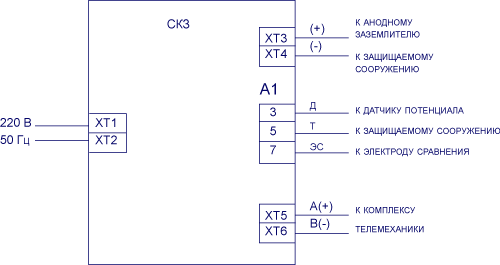

Схема внешних соединений СКЗ-ИП
Совместная работа с комплексами телемеханики
Подключение к устройствам телемеханики для осуществления
функций телеметрии и дистанционного регулирования выходных параметров по
интерфейсу RS 485 (протокол Modbus RTU).
Имеется гальваническая развязка по цепям телемеханики.
|
Телеизмерение |
-
выходного напряжения;
-
выходного тока;
-
защитного суммарного или поляризационного
потенциала;
-
количества потребляемой электроэнергии.
|
|
Телесигнализация |
-
несанкционированного доступа внутрь станции;
-
включенного состояния;
-
аварийного состояния;
-
дистанционного режима работы.
|
|
Телерегулирование |
-
регулирование выходного тока или защитного
потенциала (в зависимости от режима работы станции).
|
|
Телеуправление |
-
отключение;
-
переключение в дистанционный режим
управления.
|

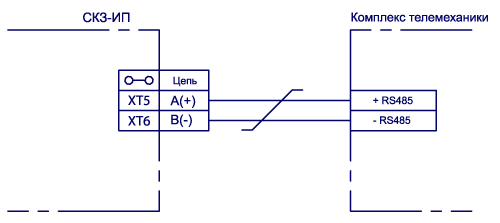

Схема подключения СКЗ-ИП к комплексу телемеханики
Пример записи условного обозначения изделия при заказе
Станция катодной защиты СКЗ-ИП-37,5-48-У1,
ИЖСК.435211.008 ТУ.
