МЕДНОСУЛЬФАТНЫЙ ЭЛЕКТРОД СРАВНЕНИЯ НЕПОЛЯРИЗУЮЩИЙСЯ ЭНЕС-3М

Электроды сравнения неполяризующиеся ЭНЕС-3М предназначены для измерения поляризационного потенциала и потенциала подземного сооружения относительно электрода путем создания электролитического контакта с грунтом в схемах при определении эффективности противокоррозионной защиты подземных металлических сооружений.

Особнности


Применяются как автономно, так и с автоматическими станциями катодной защиты подземных металлических сооружений.

Устанавливаются в грунт с выводом проводников в контрольно-измерительный пункт (КИП) или ковер.

Увеличен объема электролита в 3 раза по сравнению со стандартными электродами типа ЭНЕС-1, ЭСН-МС1 и др.;

Уменьшена контактная поверхность электролита с грунтом;

Использован материал, ограничивающий взаимопроникновение электролита в грунт и грунтовой влаги в электролит, но сохраняющего ионную проводимость;

Не критичен к среде установки.

Помещаются в мешок с наполнителем, который после пропитки водой сохраняет проводимость в засушливое время года.

Датчик потенциала расположен в нижней части электрода, что делает не критичным ориентацию электрода относительно трубопровода при установке.

Не требуют особых мер предосторожности при транспортировании и установке, т.к. выполнен из ударопрочного стеклонаполненного полиамида и дополнительно демпфирован тканью мешка с наполнителем и самим наполнителем.

Могут поставляться в комплекте с блоком пластин-индикаторов скорости коррозии БПИ-2.

Условия эксплуатации


Обеспечивают надежную и устойчивую работу в условиях воздействия следующих климатических факторов:
- верхнее значение температуры окружающей среды + 45 0С;
- нижнее значение температуры окружающей среды минус 40 0С;
- верхнее значение относительной влажности 100% при температуре 35 0С.


ОПо заказу потребителя возможна комплектация кабелем климатического исполнения «ХЛ», категории размещения «3», по ГОСТ 15150-69, что позволяет эксплуатировать электроды при температуре на поверхности грунта до минус 70 0С.

Нормативное обеспечение


Сертификат соответствия РОСС.RU.АЯ21.Н00369.

Соответствуют требованиям технических условий ТУ 3435-006-51996521-2007.

Основные параметры


* По требованию заказчика длина и сечение проводников моут быть изменены.

Конструкция


Электрод (рис.1) состоит из электролитической камеры 4, заполненной электролитом 6 и бентонитовой камеры 15, заполненной бентонитовым гелем 13, скрепленных верхней гайкой 12, стержня 5 из меди, соединенного проводником с наконечником 1, датчика потенциала 10, расположенного в нижней части матерчатого мешка, соединенного проводником с наконечником 3. Изолированная часть датчика обращена к мешку. Провода заключены в экранирующую оплетку, соединенную с наконечником 2. Между камерами установлены стабилизирующая шайба 9, с ионообменной мембраной 8 и керамическая диафрагма 7. Герметичность между камерами обеспечивается резиновой уплотнительной прокладкой 11. В нижней части электрода установлена вторая керамическая диафрагма 7, закрепленная нижней гайкой 16.

Электрод установлен в матерчатый мешок с наполнителем 14, пропитанным водой.

Датчик потенциала 10, представляет собой стальную пластину размером (25х25) мм, вмонтированную в пластмассовое гнездо, закрепленное через проушины «лентой-липучкой» в нижней части мешка с наполнителем.

Свободные концы соединительных проводов от стержня 5, датчика потенциала 10 и экранирующей оплетки оканчиваются наконечниками 1, 3, 2.

Наконечник 1 от стержня имеет вид U-образной вилки, наконечник 3 от датчика потенциала выполнен в виде гнезда от ножевого разъемного контакта. O-образный наконечник 2 от экранирующей оплетки выполнен в виде круглого лепестка с отверстием.

Применен экранированный кабель марки КГВЭВ, сечением 2х4 мм2.


1 U-образный наконечник от электрода 2 O-образный наконечник от экранирующей оплетки 3 гнездо наконечника от датчика потенциала 4 корпус электролитической камеры 5 медный стержень 6 электролит 7 керамические диафрагмы 8 ионообменная мембрана 9 стабилизирующая шайба 10 датчик потенциала 11 уплотнительная резиновая прокладка 12 верхняя гайка 13 бентонитовый гель 14 мешок с наполнителем 15 корпус бентонитовой камеры 16 нижняя гайка

Рисунок 1.

Порядок установки


Устанавливаются вертикально на расстоянии 10 см от защищаемого сооружения.

В качестве примера на рисунке 2 показана установка электрода вблизи трубопровода.

Схема установки электрода в почву

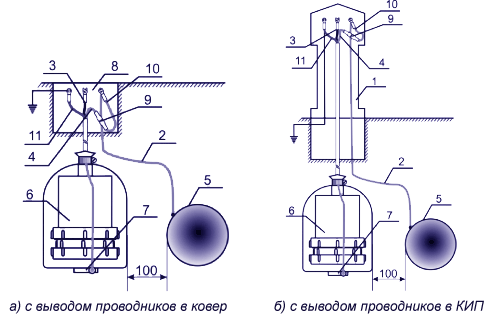

1 - контрольно-измерительный пункт (КИП) 2 - проводник (полоса ) от трубопровода 3 - проводник от электрода 4 - проводник от датчика потенциала 5 - трубопровод 6 - электрод в мешке с засыпкой	7 - датчик потенциала 8 - ковер 9 - разъем 10 - перемычка 11 - проводник от экранирующей оплетки
Рисунок 2.

Порядок рабоы


Для измерения разности потенциалов между трубопроводом и электродом применяют вольтметр, имеющий входное сопротивление не менее 20 кОм/В и пределы измерений 3-0-3 или другие близкие к указанным пределы измерений.

Измерения поляризационного потенциала выполняют с помощью приборов, содержащих прерыватель тока поляризации датчика, например, ОРИОН ИП-01.

Схемы подключения измерительных приборов приведены на рис.3.

Схемы измерения потенциалов (суммарного и поляризационного)

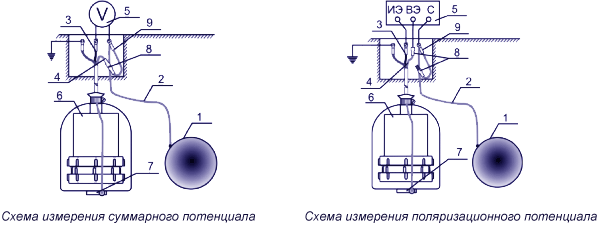

1- трубопровод 2- проводник от трубопровода 3- проводник от электрода 4- проводник от датчика потенциала 5- измерительный прибор	6- электрод в мешке с наполнителем 7- датчик потенциала 8- разъем 9- перемычка
Рисунок 3.

Пример записи условного обозначения изделия при заказе


ЭНЕС-3М
Для поставок по России:
Электрод сравнения неполяризующийся ЭНЕС-3М, ТУ 3435-006-51996521-2007.
Для поставок на экспорт:
Электрод сравнения неполяризующийся ЭНЕС-3М, экспорт, ТУ 3435-006-51996521-2007.


ЭНЕС-3М с БПИ-2
Электрод сравнения неполяризующийся ЭНЕС-3М, экспорт, ТУ 3435-006-51996521-2007, совместно с блоком пластин-индикаторов скорости коррозии БПИ-2-1, ТУ 42 1549-001-51996521-01.
