Система автоматического контроля САК-1
Система автоматического контроля САК-1 предназначена для
непрерывного контроя солесодержащего перегретого острого и насыщенного пара.
Областью примениения системы являются котельные цеха тепловых и атомных
электростанций.
|
Контроль содержания пара и воды осуществляется в
следующей последовательности: |
|
- отбор пробы |
|
- конденсирование пара либо охлаждение воды до
температуры менее 100С |
|
- удаление аммиака или других химических
компонентов, искажающих измерение |
|
- непосредственное измерение солесодержания с
помощью кондуктометрических солемеров |
Состоит из 2-х солемеров КС-1 , двухточечного

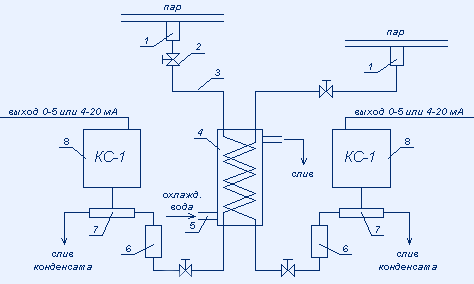

холодильника, Н-катионовых колонок, запорной арматуры. Структурная схема
установки представлена на рисунке ниже.
1 – пробоотборный зонд; 2 – вентиль дроссельный; 3 –
подводящие нержавеющие трубки диаметром 10x2; 4 – двухточечный холодильник
(высота - 830 мм, диаметр - 160 мм); 5 – штуцер охлаждающей воды; 6 –
Н-катионовая колонка; 7 – первичный преобразователь КС-1; 8 – измерительный
преобразователь КС-1
