Описание
Технические данные

Наименование:
МАГ-1

Тип:
Сигнализатор горючих и токсичных газов

ТУ:
–

Краткое тех. описание:
Сигнализаторы предназначены для непрерывного автоматического контроля превышения установленных порогов тревожной и аварийной концентрации одиночных горючих и (или) токсичных газов в производственных и бытовых помещениях с выдачей звуковых и световых сигналов, а также выдачи управляющего сигнала на исполнительное устройство и информационных сигналов на автоматику управления

Цена МАГ-1:
Уточняйте по телефону или через обратную связь.

Сигнализатор горючих и (или) токсичных газов МАГ-1

Общий вид

Назначение:

Сигнализаторы предназначены для непрерывного автоматического контроля превышения установленных порогов тревожной и аварийной концентрации одиночных горючих и (или) токсичных газов в производственных и бытовых помещениях с выдачей звуковых и световых сигналов, а также выдачи управляющего сигнала на исполнительное устройство и информационных сигналов на автоматику управления.

Технические характеристики:

Показатели	Значение
Сигнальная концентрация
по СН4 - 1 порог, % НКПР	10
по СН4 - 2 порог, % НКПР	20
с погрешностью контроля по СН4 % НКПР	±5
по СО - 1 порог, мГ/м3	20
по СО - 2 порог, мГ/м3	100
с погрешностью контроля по СО, мГ/м3	±10
Напряжение сети (50 Гц ±1%), (В)	220 (+10%/-15%)
Потребляемая мощность не более, Вт	12
Время прогрева не более, мин	3
Время реакции (СН4 / СО) Не более, сек	15 / 240
Ду отсечного клапана	15-100
Класс герм. запорного органа клапана	“А”

Отличительные особенности :

малая потребляемая мощность;
диагностика исправности и “старения” датчика;
большой срок службы;
не требует вскрытия и подключения измерительных приборов при поверке;
возможность поверки без прерывания работы оборудования;
подключение до 9-ти датчиков.

СОСТАВ ИЗДЕЛИЯ
МОДЕЛЬ	БП	БС-1	БС-2	ГАЗЫ
МАГ-1-10	1	1	-	CH4
МАГ-1-01	1	-	1	CO
МАГ-1-11	1	1	1	CH4+CO
МАГ-1-n1n2	1	n1	n2	CH4+CO

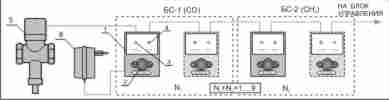

СХЕМА ПОДКЛЮЧЕНИЯ



КЛАПАНЫ В СОСТАВЕ СИГНАЛИЗАТОРА МАГ-1

КЗМЭМ-3СИМ-1-12 (Ду 15-32) КЗМЭМ-3СИДМ-1-12 (Ду 15-32)	КЗМЭМ-3С-1-12 (Ду 15-50) КЗМЭМ-3СИ-1-12 (Ду 15-32)	КЗМЭФ-6-С-1-12 (Ду 40-50) КЗМЭФ-4-С-1-12 (Ду 40-50)	КЗМЭФ-А-1-220 (Ду 40-65) КЗМЭФ-А-3-220 (Ду 40-65)	КЗМЭФ 1-А-1-220 (Ду 65-100) КЗМЭФ 1-А-3-220 (Ду 65-100)
