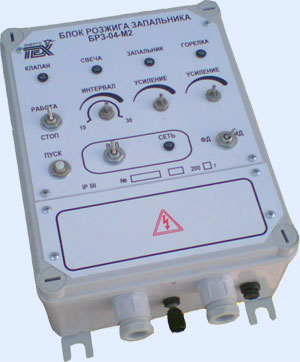

Блок управления розжигом запальника и индикации газомазутного факела БРЗ-04-М2

НАЗНАЧЕНИЕ

Блок   розжига   БРЗ-04М2 входит   в   комплект   запально- защитного   устройства   ЗЗУ (ЗСУ)  и  предназначен  как  для местного,  так  и   дистанционного автоматического управления розжигом  и контроля факела запальника и основной горелки, формирования управляющих  сигналов  в  схему  защиты газовых или мазутных горелок, водогрейных котлов и энергоустановок. Блок  БРЗ-04-М2 может применяться для розжига запальников технологических установок сжигания отходов производства, подогрева газа или нефти, газогенераторов и промышленных печей.

• Формирование по одному каналу сигнала от ионизационного датчика пламени запальника  в дискретный сигнал (замыкание контактов выходных реле контроля).

• Формирование по второму каналу сигнала от ионизационного датчика либо фотодатчика горелки  в дискретный сигнал (замыкание контактов выходных реле контроля).

• Формирование командного сигнала на открытие электромагнитного газового клапана запальника;

• Формирование регулируемого по длительности от 10 до 30с,  командного сигнала на

 источник высокого напряжения;

•  Возможность блокировки пуска БРЗ, если не прошла вентиляция котла и другие технологические защиты;

• Автоматическое отключение питания на электромагнитный газовый клапан запальника при срабатывании технологической защиты котла или погасании факела запальника;

• Дистанционный пуск и останов;

Примечание:
Порог чувствительности к факелу соответствует  эквиваленту в виде
пульсирующего  сигнала с частотой 10 Гц-15 Гц с параметрами имитатора факела:
-  имитатор газового факела запальника - источник напряжения 200 мВ.эфф. с последовательно включенным резистором  5МОм  на частоте 10Гц – 15Гц;
-  имитатор газового факела горелки - источник напряжения 1 мВ.эфф. с последовательно включенным резистором  51кОм  на частоте 10Гц – 15Гц.
