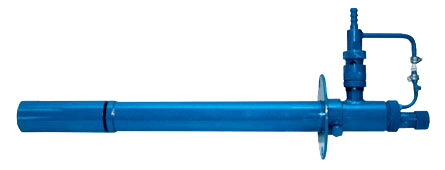

Запально-сигнализирующее устройство инжекционное ЗCУ-ПИ-45-L (Промышленный стандарт)

НАЗНАЧЕНИЕ

Устройство запальное ЗСУ-ПИ-45- L предназначено для розжига и контроля пламени мазутных и газовых горелок на котлах любой производительности под разрежением и с уравновешенной тягой; работает на природном газе (или пропан-бутановой смеси) и имеет электрический выходной сигнал, указывающий на наличие собственного факела и факела горелки.

ПРИНЦИП ДЕЙСТВИЯ

Основан на получении газо-воздушной смеси с использованием газового эжектора, последующем её розжиге и сигнализации о наличии собственного факела и факела горелки.


ОСОБЕННОСТИ:

• Встроенный эжектор позволяет при колебаниях давления питающего газа в широком диапазоне обеспечить надежный розжиг и работу без отрыва пламени;

• Имеет устойчивый факел в сносящих и закрученных потоках;

• Допускает колебания давления питающего газа в широком диапазоне;

• Возможность подключения к системе управления растопки котла;

• Простота в монтаже и техническом обслуживании.

Вариант комплектации 03 обеспечивает:

• Формирование командного сигнала на открытие и закрытие электромагнитного клапана типа КЭГ-15/6-0,25 запального устройства - регулируемая длительность попытки розжига от 10с до 30с;

• Формирование сигнала включения источника высокого напряжения типа БИР-6 (ИВН); Снятие команды, открывающей клапан и выработку аварийного сигнала при пропадании факела запальника;

• Автоматическое отключение электромагнитного клапана и блока искрового розжига при срабатывании технологической защиты котла с любого состояния;

• Автоматическое отключение блока искрового розжига при успешном розжиге запальника

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

ИСПОЛНЕНИЕ ЗСУ В ЗАВИСИМОСТИ ОТ НАЗНАЧЕНИЯ:

КОМПЛЕКТНОСТЬ ПОСТАВКИ В ЗАВИСИМОСТИ ОТ ИСПОЛНЕНИЯ:

*Для газовых горелок может комплектоваться устройством УСКФ-И.
**При комплектации блоком БРЗ-04-М1 - функции контроля пламени запальника введены в блок БРЗ-04-М1.


Принцип работы запальника.

Запальное устройство представляет собой инжекционную горелку с ионизационным датчиком и высоковольтной свечой, монтируется на фланце установочной трубы. Газ подводится к штуцеру 4 запальника.

При открытии электромагнитного клапана газ, очищенный от механических примесей, истекает из сопла 2 эжектора через смесительную камеру 3 в корпус запальника 1. Под действием избыточного давления в корпусе газо-воздушная смесь вытекает из запальника в виде тонкой кольцевой струи через щелевой зазор между сопловым блоком 5 и корпусом 1. После подачи высокого напряжения от блока искрового розжига БИР-6 на электрод 6 газо-воздушная смесь за срезом рабочего торца соплового блока зажигается и поджигает избыточную часть газа, подводимого к запальнику, отбираемую на входе в эжектор и поступающую по трубке 4, увеличивая длину и устойчивость факела.

Количество воздуха, поступающего в эжектор, регулируется с помощью воздушной заслонки 9, начиная с открытого положения- в большинстве случаев регулировка не требуется.

Наличие факела запальника контролируется ионизационным датчиком 4 с помощью сигнализатора горения ЛУЧ-1АМ или блоком розжига запальника БРЗ-04-М1.

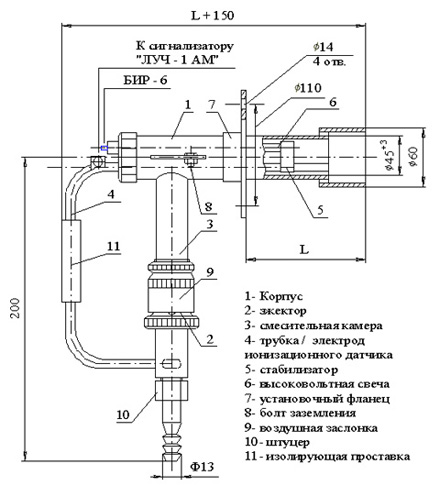

ЗАПАЛЬНО - СИГНАЛИЗИРУЮЩЕЕ УСТРОЙСТВО ЗСУ-ПИ-45-L:

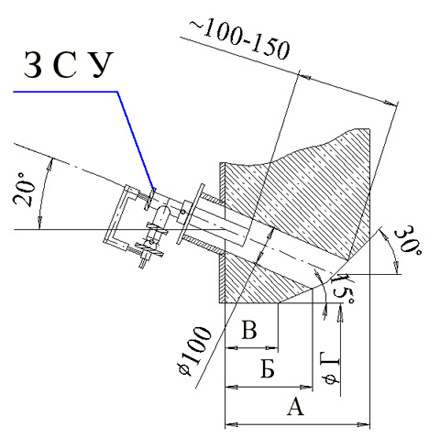

РЕКОМЕНДУЕМАЯ СХЕМА УСТАНОВКИ ЗСУ-ПИ-45-L НА КОТЛАХ СЕРИИ ДКВр
