Сигнализатор горения
"ЛУЧ-1АМ"
 НАЗНАЧЕНИЕ
Прибор 'Луч-1АМ'
предназначен для
контроля и индикации
наличия факела горелки в
топках котлоагрегатов
фотодатчиком,
контрольным электродом
или контроля факела
запальника ионизационным
датчиком.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Используется в составе
запально-защитных
устройств ЗЗУ или в
качестве
самостоятельного прибора
контроля горения факела
горелки в
технологических
установках.
ПРИНЦИП ДЕЙСТВИЯ
Используется принцип
выделения и усиления
переменного сигнала,
характеризующего
излучение факела в
топке. Фотодатчик
преобразует пульсации
яркости факела горелки в
электрический сигнал,
поступающий в прибор
ЛУЧ-1АМ для обработки и
выдачи дискретного
сигнала в схему защиты
котлы. Ионизационный
датчик (контрольный
электрод) преобразует
пульсации
электропроводимости
факела.
КОНСТРУКЦИЯ

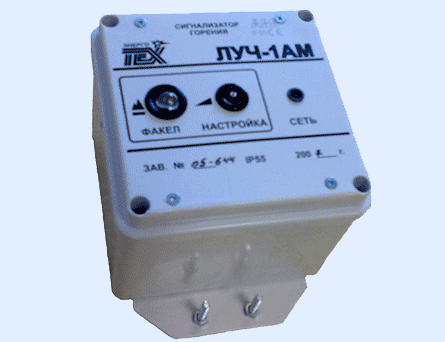

Сигнализатор факела
состоит из
пластмассового корпуса и
электронной схемы
усилителя с полосой
частот 2 - 20 Гц и
релейным выходом. На
передней панели
расположены индикаторы
наличия питания СЕТЬ,
горения ФАКЕЛ и
регулятор усиления На
задней крышке приведена
типовая схема
подключения прибора,
подачи питания к внешним
цепям сигнализации. Для
доступа к клеммной
колодке необходимо снять
заднюю крышку
сигнализатор.
ОСОБЕННОСТИ:
-
Простота настройки
прибора;
-
Возможность работы с
фотодатчиками
инфракрасного и
ультрафиолетового
излучения, а также с
ионизационными
датчиками и
контрольными
электродами;
-
Повышенная
помехозащищенность
от сетевой наводки
(200 мВ);
-
Возможность работы
при питании ~220В
или = 24В
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ:
|
1. Длина линии
датчик-сигнализатор:
- с
фотодатчиком, не
более
- ионизационным
датчиком, не
более |
200 м
100 м |
|
2. Температура
окружающей среды
|
- 40 +600С |
|
3.
Чувствительность
на частоте 15 Гц
при усилении, не
хуже
- Регулятор-mах
- Регулятор-min
|
1 мВ эфф.
10 мВ эфф |
|
4. Напряжение
питания |
~220 В или = 24
В |
|
5. Допустимая
нагрузка по
коммутации
внешних цепей
- Постоянный ток
- Переменный ток
|
30 В / 2А
220В / 0,25А
|
|
6.
Быстродействие
сигнализатора,
не более |
2 с |
|
7. Габаритные
размеры: длина х
ширина х высота,
мм |
160 х 100 х 110
|
|
8. Масса
сигнализатора
|
0,6 кг |

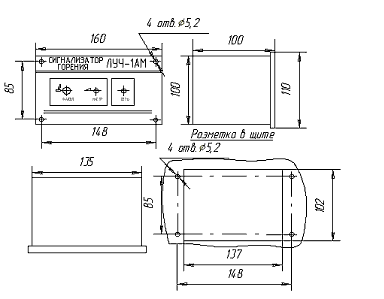

ГАБАРИТНЫЙ ЧЕРТЕЖ

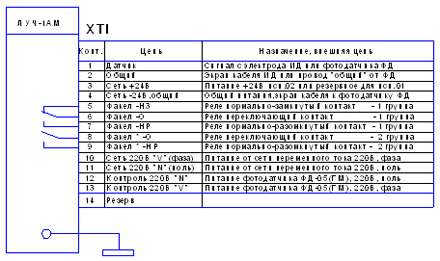

ВЫХОДНЫЕ ЭЛЕКТРИЧЕСКИЕ
ЦЕПИ СИГНАЛИЗАТОРА
ЛУЧ-1АМ
СХЕМА УПРАВЛЕНИЯ
РОЗЖИГОМ ЗАПАЛЬНИКА
Примечания. 1. Вариант
сигнализатора "ЛУЧ-1АМ"
с 14 клеммной колодкой
ХТ1 не имеет отличий по
схеме подключения,
переключатель "ФД-ИД" на
промежуточной панели
установить в положение
"ИД". 2. Монтаж вести
проводами с сечением 0,5
мм2.

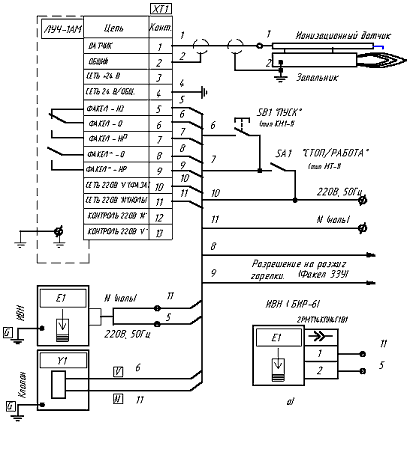

Схема
электрическая
подключения
сигнализатора ЛУЧ-1АМ
для контроля факела
горелки
Примечания. 1. Вариант
сигнализатора "ЛУЧ-1АМ"
с 14 клеммной колодкой
ХТ1 не имеет отличий по
схеме подключения,
переключатель "ФД-ИД" на
промежуточной панели
установить в положение
"ФД". 2. Монтаж вести
проводами с сечением 0,5
мм2.
|
