Наименование:
ФД-05-ГМ

Тип:
Фотодатчик

ТУ:
–

Краткое тех. описание:
Датчик предназначен для селективного контроля факела конструктивно совмещенных газовой горелки и паро-мазутной форсунки много горелочных котлов

Цена ФД-05-ГМ:
Уточняйте по телефону или через обратную связь.

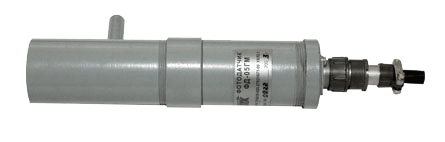

Фотодатчик ФД-05-ГМ

НАЗНАЧЕНИЕ

Датчик предназначен для селективного контроля факела конструктивно совмещенных газовой горелки и паро-мазутной форсунки много горелочных котлов.

ПРИНЦИП ДЕЙСТВИЯ

Контроль факела газовой горелки производится по каналу 1 индикатором ультрафиолетового излучения LР1, паро-мазутной форсунки - по каналу 2 фоторезистором RL1 в спектре инфракрасного излучения.
При контроле пылеугольной горелки с паро-мазутной "подсветкой" канал 1 контролирует наличие пылеугольного факела, канал 2-наличие факела форсунки.

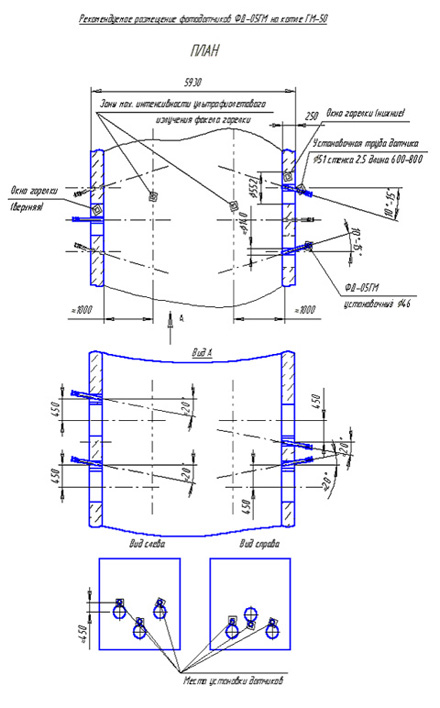

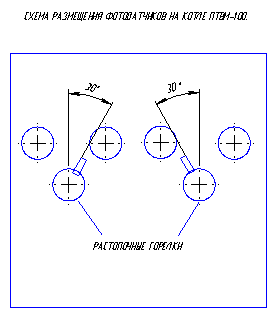

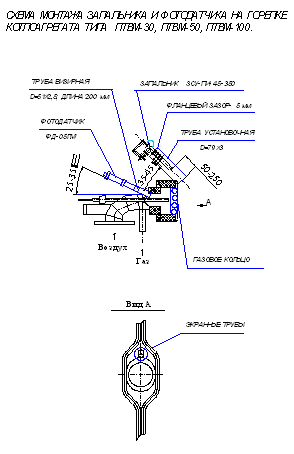

Селективный контроль обеспечивается для всех топок с односторонним расположением горелок - направление линии визирования параллельно оси горелки.

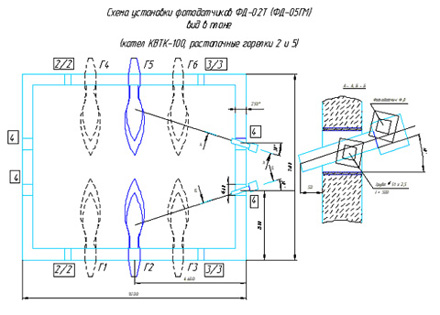

Для котлов с встречным расположением горелок требуется поиск линии визирования фотодатчика, и селективность в общем случае обеспечивается только для одноярусных котлов с общим числом горелок не более 4.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Чувствительность при облучении ультрафиолетовым светом от лампы ДВС-25 на расстоянии 4м от датчика импульс/сек.	>50	Канал 1
Напряжение питания при f=50 Гц, В	220 + 10%
Потребляемая мощность, В А	<0,3
Сопротивление изоляции, Мом -между цепями "Выход" и "220 В" -между цепями "220 В" и корпусом	>100 >100
Чувствительность при напряжении питания 5В на нагрузке 75 кОм, В/Вт	>200	Канал 2
Длина линии связи с сигнализатором типа ЛУЧ-1АМ , м	< 200
Температура корпуса датчика, °С	0 +60
Степень защиты по ГОСТ 14254	IP54
Габаритные размеры	O50 х 210 мм

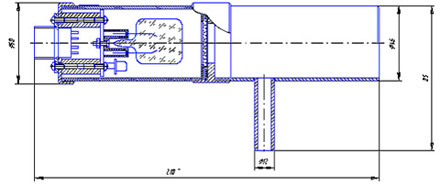

ГАБАРИТНЫЙ ЧЕРТЕЖ ФОТОДАТЧИКА:

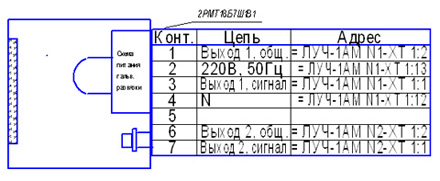

ВЫХОДНЫЕ ЭЛЕКТРИЧЕСКИЕ ЦЕПИ ФОТОДАТЧИКА:

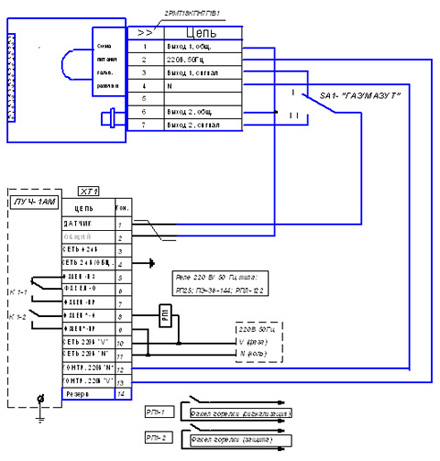

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПОДКЛЮЧЕНИЯ ФОТОДАТЧИКА
для селективного контроля комбинированной газовой горелки и паро-мазутной форсунки с переключением выходов на 1 прибор "ЛУЧ-АМ".

*Переключатель вида топлива SA1 показан в положении "ГАЗ".
