Искатель кабельных пар ИКП-5М

область применения:

   Искатель кабельных пар ИКП-5М предназначен для:

• отыскания определенных пар в муфтах и перчатках телефонных кабелей;
• отыскания проводов (кроссировок) в кроссах, шкафах и т.п.;
• обнаружения места короткого замыкания с переходным сопротивлением утечки до 50 Ом;
• обнаружения места обрыва линии;
• обнаружения места сообщения проводов в многократных полях АТС и кроссировках.

   Обеспечена полная дуплексная связь между операторами генератора и приемника. ИКП-5м не боится тряски и механических ударов, легок и удобен в эксплуатации, рассчитан на работу при температурах -20°...+40° С и относительной влажности до 90%.


РАБОТА С ИСКАТЕЛЕМ КАБЕЛЬНЫХПАР ИКП-5М:

отыскание пары

   К искомой паре кабеля, разомкнутой на конце, подключается генератор. Вокруг проводов образуется переменное электрическое поле звуковой частоты. В зонде-рамке внесенном в это поле наводится ЭДС с частотой генератора. Сигнал прослушивается в динамике усилителя. Звук усиливается по мере приближения рамки к искомой паре и достигает максимума при касании рамкой одного из проводов пары. В искателе можно создать разговорную цепь между операторами. При соответствующем навыке на отыскание одной пары в кабеле большой емкости требуется не более 2-3 минут. Отыскиваются также и поврежденные пары в случаях, если:

• одна или обе жилы искомой пары имеют пониженную изоляцию;

• искомая пара имеет обрыв одной или двух жил;

• жилы искомой пары сообщаются между собой (короткое замыкание).

поиск жил кроссировок

   Поиск жил кроссировок производится после отключения их от станции, при этом сохраняется порядок работы раздела "Отыскание пары". Поиск осуществляется одним оператором, необходимость в служебных переговорах отпадает.

отыскание места короткого замыкания или сообщения проводов

   К поврежденной паре проводов подключается генератор. По проводам проходит ток звуковой частоты, создающий вокруг них переменное магнитное поле. В это поле вносится зонд-катушка, в котором наводится ЭДС с частотой генератора. Сигнал прослушивается в динамике усилителя. За местом короткого замыкания проводов магнитное поле, а следовательно, и уровень сигнала резко уменьшается и пропадает. Повреждение отыскивает один оператор, надобность в служебных переговорах отпадает.

технические данные:

Генератор

Является источником сигнала звуковой частоты, имеет автономное питание от аккумуляторной батареи. Габаритные размеры - 160х70х35 мм, масса - не более 300 г. На лицевую панель генератора выведены: гнезда входного сигнала и заземления и переключатель режимов "Линия-Разговор".

Приемник

Служит для прослушивания сигнала звуковой частоты, принимаемого зондами-искателями, имеет автономное питание от аккумулятора. Габаритные размеры 155х60х30 мм, масса - не более 170 г. На лицевую панель выведены: ручка включения и регулировки усиления, гнездо подключения сменных зондов-искателей, гнездо подключения держателя с иглой и заземления, гнездо для подключения гарнитуры и зарядного устройства.

комплект поставки:

Наименование

Количество,шт.

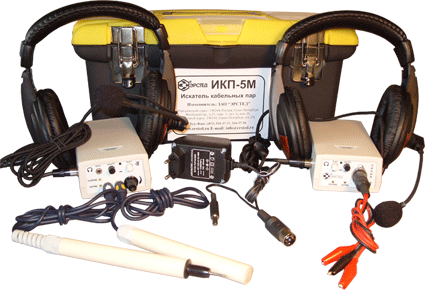

Генератор ИКП-5М

1

Приемник ИКП-5М

1

Выходной кабель генератора

1

Кабель с иглой и заземлением приемника

1

Зонд-рамка для отыскания пар и проводов и локализации обрывов

1

Зонд-катушка для определения места короткого замыкания и сообщения проводов

1

Телефонно-микрофонная гарнитура ТМГ-8А

1

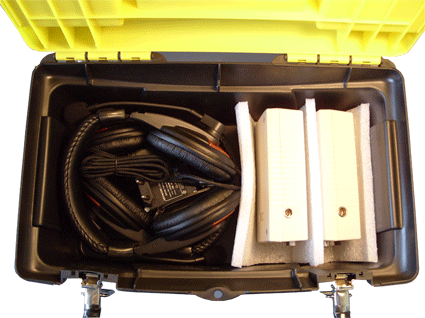

Укладочная сумка

1

Блок питания (зарядное устройство)

1

Руководство по эксплуатации

1
